CZ
SigOFIT - Opticky izolovaná sonda
Opticky oddělená diferenciální sonda k osciloskopu
Rozdílové napětí: ±6250V
Šířka pásma: 100...1000 MHz
CMMR: 180 dB
BNC připojení
Délka: 2 m
Cena od 64 617 Kč
od 78 186,57 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (6)
Dotaz na produktPorovnat
Ing. Filip Dašek
Technicko-obchodní specialista testovacích a měřicích přístrojů FLUKE, CHAUVIN ARNOUX, METRIX, MULTIMETRIX, AMPROBE, BEHA, MEGABRAS, HIKMICRO, MICSIG a ostatní.
Varianty k produktu SigOFIT - Opticky izolovaná sonda (6)
Filtrace
Šířka pásma
Dělící poměr
Zobrazit filtry
Opticky izolovaná sonda
SigOFIT Opticky izolovaná sonda 100 MHzOptical isolation probe, compatible with all oscilloscope
brands, 100MHz, laser-powered, 2 meters long, 1%
accuracy, standard 20X attenuator.
brands, 100MHz, laser-powered, 2 meters long, 1%
accuracy, standard 20X attenuator.
OBJ: MC.MOIP100P
Záruka: 12 m.
Není skladem
Prověříme pro Vás
64 617 Kč/ks
78 186,57 Kč s DPH
+-
Opticky izolovaná sonda
SigOFIT Opticky izolovaná sonda 200 MHzOptical isolation probe, compatible with all oscilloscope
brands, 100MHz, laser-powered, 2 meters long, 1%
accuracy, standard 20X attenuator.
brands, 100MHz, laser-powered, 2 meters long, 1%
accuracy, standard 20X attenuator.
OBJ: MC.MOIP200P
Záruka: 12 m.
Není skladem
Prověříme pro Vás
66 937 Kč/ks
80 993,77 Kč s DPH
+-
Opticky izolovaná sonda
SigOFIT Opticky izolovaná sonda 350 MHzOptical isolation probe, compatible with all oscilloscope
brands, 350MHz, laser-powered, 2 meters long, 1%
accuracy, standard 20X and 1000X attenuators.
brands, 350MHz, laser-powered, 2 meters long, 1%
accuracy, standard 20X and 1000X attenuators.
OBJ: MC.MOIP350P
Záruka: 12 m.
Není skladem
Prověříme pro Vás
117 529 Kč/ks
142 210,09 Kč s DPH
+-
Opticky izolovaná sonda
SigOFIT Opticky izolovaná sonda 500 MHzOptical isolation probe, compatible with all oscilloscope
brands, 500MHz, laser-powered, 2 meters long, 1%
accuracy, standard 50X and 2000X attenuators.
brands, 500MHz, laser-powered, 2 meters long, 1%
accuracy, standard 50X and 2000X attenuators.
OBJ: MC.MOIP500P
Záruka: 12 m.
Není skladem
Prověříme pro Vás
209 533 Kč/ks
253 534,93 Kč s DPH
+-
Opticky izolovaná sonda
SigOFIT Opticky izolovaná sonda 800 MHzOptical isolation probe, compatible with all oscilloscope
brands, 800MHz, laser-powered, 2 meters long, 1%
accuracy, standard 50X and 2000X attenuators.
brands, 800MHz, laser-powered, 2 meters long, 1%
accuracy, standard 50X and 2000X attenuators.
OBJ: MC.MOIP800P
Záruka: 12 m.
Není skladem
Prověříme pro Vás
301 537 Kč/ks
364 859,77 Kč s DPH
+-
Opticky izolovaná sonda
SigOFIT Opticky izolovaná sonda 1000 MHzOptical isolation probe, compatible with all oscilloscope
brands, 1GHz, laser-powered, 2 meters long, 1% accuracy,
standard 50X and 2000X attenuators.
brands, 1GHz, laser-powered, 2 meters long, 1% accuracy,
standard 50X and 2000X attenuators.
OBJ: MC.MOIP1000P
Záruka: 12 m.
Není skladem
Prověříme pro Vás
393 516 Kč/ks
476 154,36 Kč s DPH
+-
Popis výrobku
Opticky oddělená diferenciální sonda SigOFIT
Díky jedinečné technologii optického oddělení SigOFIT™ nabízí sonda útlum CMRR 180 dB pro DC, 128 dB při 100 MHz a až 108 dB při 1 GHz. Je schopna měřit rozdílové signály v rozmezí od ±0,01 V až do ±6250 V. Při použití s atenuátory zobrazuje extrémně čistý signál. Sonda SigOFIT je napájena laserem, což zajišťuje kompletní galvanické oddělení mezi sondou a testovaným zařízení.
Technické specifiace
- Dělící poměr: dle atenuátoru >> viz tabulka atenuátory
- Napětí: dle atenuátoru
- Šířka pásma: 100 MHz/ 200MHz / 350MHz/ 500MHz/ 800MHz/ 1000MHz
- Délka kabelu: 200 cm
- Kompatibilita s osciloskopy: Osciloskop s BNC rozhraním a 50Ω impedancí
- Napájení: 12 V DC
Poznámka: technické specifikace pro každý model naleznete v technické dokumentaci nebo v katalogu
Technické informace
Amplitudová frekvenční charakteristika

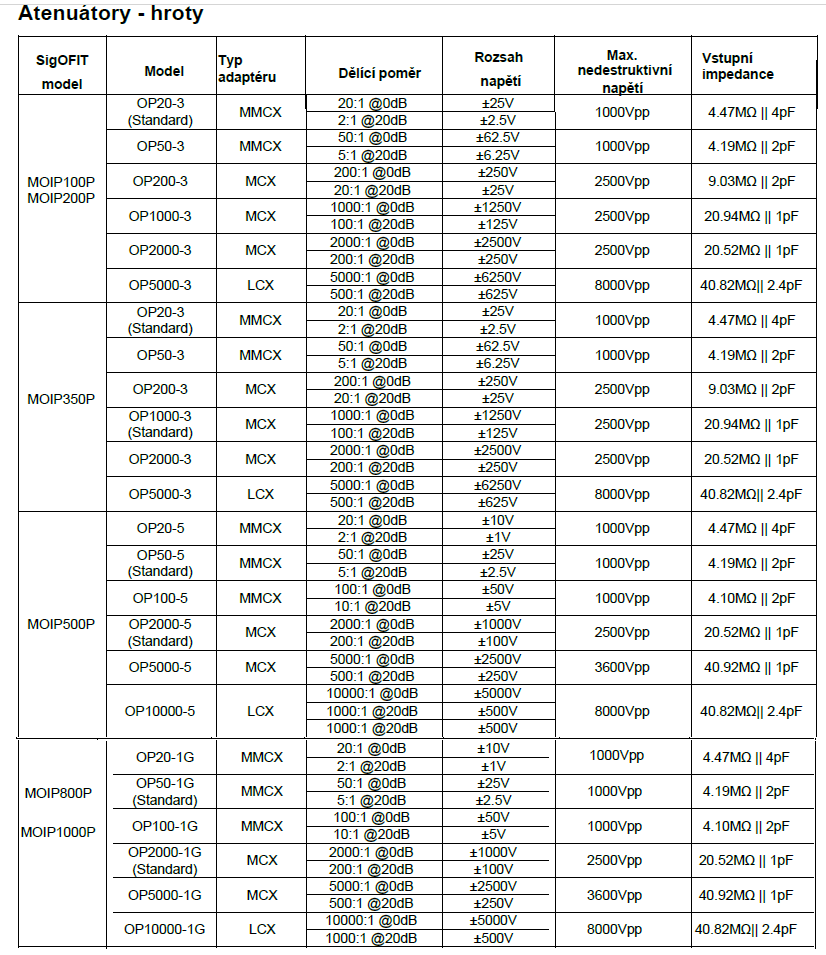

CMMR - Atenuátory
Technické údaje
Parametry
| Druh | Sonda diferenciální |
|---|---|
| Šířka pásma | 100 MHz 200 MHz 350 MHz 500 MHz 800 MHz 1 GHz |
| Dělící poměr | 1000:1 2000:1 200:1 20:1 500:1 50:1 |
| Délka | 2 m |
| Barva | Černá |
