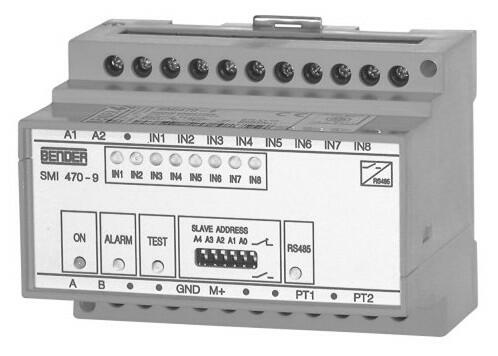

SMI470-9 - Signální převodník
Převodník signálu z relé na sériové rozhraní RS485 s protokolem BMS
Převodník signálu z relé na sériové rozhraní RS485 s protokolem BMS.
Dostupnost: Prodej ukončen
Nahrazující produkty
Dotaz na produktPorovnat
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.
Nahrazeno produkty
Varianty: 2
SMI473Signální převodníkPřevodník signálu z relé na sériové rozhraní RS485 s protokolem BMS.
Popis výrobku
- 8 digitálních vstupů + 1 analogový vstup
- Nastavitelný pracovní režim: N/C nebo N/O
- ALARM indikace pro každý digitální vstup
- Releový výstup pro nastavení zkušebního obvodu hlídače izolačních stavů (107TL47)
- Nastavení adresy pomocí DIP přepínače
- Výstup RS485 (BMS protokol)
Rozšířené informace
Popis a použití
Signální převodníky SMI470-9 převádí digitální signály (alarmy, stavová hlášení...) na seriový kód určený pro sběrnici BMS a umožňují testovat připojená zařízení po BMS sběrnici. Obecně slouží k přípojení monitorovacích přístrojů firmy BENDER na BMS sběrnici
Funkce
8 digitalních vstupů je ovládáno beznapětovými kontakty relé přiřazených monitorovacích přístrojů.
IN1: Porucha izolace
IN2: Překročení zátěže
IN3: Překročení teploty transfromátoru
IN4: Odpojení přívodu 1
IN5: Odpojení přívodu 2
IN6: Porucha izolace OP světel
IN7: Porucha řízení
IN8: Odpojení výstupu
Analogový vstup lze nastavit proudovým zdrojem 0...400 mA z přístroje LSE470 a poskytuje informaci o zatížení transfromátoru v %. Releový výstup slouží k nastavení zkušebních vstupů PT1 a PT2 přístroje 107TL47. Kontakt je sepnut pokud přes sběrnici BMS probíha TEST.
Technické údaje
| Izolace dle IEC 60664-1: | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité rázové napětí | 4 kV |
| Stupeň znečistění | 3 |
| Napájecí napětí: | |
| Jmenovité pracovní napětí US | AC 230 V |
| Rozsah pracovního napětí | 0,8...1,15 US |
| Jmenovitý kmitočet | 15...60 Hz |
| Vlastní spotřeba max. | 7 W |
| Spínací prvky: | |
| 1× spínací relé | s 1 přepínatelným kontaktem |
| Pracovní režim | N/C nebo N/O |
| Jmenovité spínací napětí | AC 250 V/DC 300 V |
| Doba elektrické životnosti | 12000 cyklů |
| Spínací třída dle DIN IEC 60255 díl 0-20 | IIB |
| Zapínací schopnost | AC 5 A |
| Vypínací schopnost | 2 A (AC 230 V, cos φ = 0,4) 0,2 A (DC 220 V, L/R = 0,04 s) |
| Rozhraní: | |
| Protokol | BMS/RS485 |
| Rozsah adres | 2...30 |
| Max. délka kabelů | 1200 m |
| Doporučený typ kabelů | J(Y)STY 2×0,6 |
| Zakončovací odpor | 120 Ω (0,25 W) |
| Vstupy: | |
| Digitální vstupy IN1...IN8 | 8 |
| Galvanicky oddělené | NE |
| Připojení k digitálním vstupům | beznapěťové kontakty |
| Analogový vstup GND/M+ | 1 |
| Galvanicky oddělený | NE |
| Nastavení analogového vstupu | z proudového zdroje 0...400 mA |
| Všeobecné informace: | |
| EMC imunita | dle EN 61000-6-2 |
| EMC emise | dle EN 61000-6-2 |
| Odolnost proti pádu při provozu dle IEC 60068-2-27 | 15 g/11 ms |
| Odolnost proti nárazu při transportu dle IEC 60068-2-29 | 40 g/6 ms |
| Odolnost proti vibracím při provozu dle IEC 60068-2-6 | 1 g/10...150 Hz |
| Odolnost proti vibracím při transportu dle IEC 60068-2-6 | 2 g/10...150 Hz |
| Samozhášitelnost | UL94V-0 |
| Pracovní teplota okolí | -10...+55 °C |
| Skladovací teplota | -40...+60 °C |
| Pracovní činnost | trvalá |
| Montáž na DIN lištu | jakákoliv pozice |
| Přípojení | pomocí šroubových svorek |
| Průměr připojovacího vodiče | 0,2...4 mm2 (dle typu vodiče) |
| Krytí dle EN 60529 | IP 30 (vnitřní součásti) IP 20 (konektory) |
| Hmotnost | cca. 470 g |
Údaje pro objednávku
| Typ | Napájecí napětí Us | Objednací číslo |
| SMI470-9 | AC 230 V, 50...60 Hz | B92047001 |
|---|
