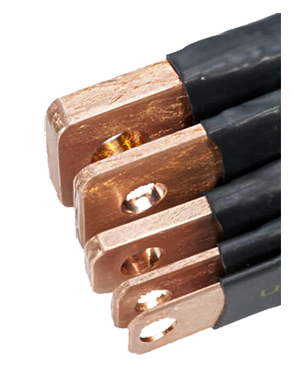

Spojky ze splétaného měděného pásku s izolací - Ultraflexx
Velmi ohebné proudové spojky s izolací.
Ploché vodiče vyrobené ze splétaného měděného pásku s lisovanými koncovkami jsou velmi ohebné, určené pro vodivé propojení, které absorbuje oscilace a spínací vibrace ve všech směrech, připravené hned pro jednoduchou a rychlou montáž.
Dostupnost: Prodej ukončen
Vybrat variantu (4)
Dotaz na produktPorovnat
Ing. Jan Jaroš
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.
Varianty k produktu Spojky ze splétaného měděného pásku s izolací - Ultraflexx (4)
Proudová spojka s izolací UFL 100-350-8/10
Průřez: 100mm2; Délka (vzdálenost středu děr): 350mm; Rozměr děr: 8 a 10mm;
Proudová zatížitelnost (dle DIN 43671, ohřev přípojnice při teplotě okolí 35°C): do 65°C (deltaT = 30K) = 320A; do 85°C (deltaT = 50K) = 425A; do 105°C (deltaT = 70K) = 500A;
Bezhalogenová izolace; Tloušťka stěny: 0,8mm (rozmezí 0,3mm); Izolace: černá (jiné barvy na vyžádání); Provozní teploty; -55°C až +125°C; Nehořlavé vůči UL224-VW1;
Provozní napětí: max. 1000V AC-1500V DC; Dielektrická pevnost: 20kV/mm; Multiplikační faktor 1,72 při použití dvou Ultraflexxů, 2,25 při použití 3 Ultraflexxů v paralelním uspořádnání;
Proudová zatížitelnost (dle DIN 43671, ohřev přípojnice při teplotě okolí 35°C): do 65°C (deltaT = 30K) = 320A; do 85°C (deltaT = 50K) = 425A; do 105°C (deltaT = 70K) = 500A;
Bezhalogenová izolace; Tloušťka stěny: 0,8mm (rozmezí 0,3mm); Izolace: černá (jiné barvy na vyžádání); Provozní teploty; -55°C až +125°C; Nehořlavé vůči UL224-VW1;
Provozní napětí: max. 1000V AC-1500V DC; Dielektrická pevnost: 20kV/mm; Multiplikační faktor 1,72 při použití dvou Ultraflexxů, 2,25 při použití 3 Ultraflexxů v paralelním uspořádnání;
Proudová spojka s izolací UFL 100-400-10/10
Průřez: 100mm2; Délka (vzdálenost středu děr): 400mm; Rozměr děr: 10 a 10mm;
Proudová zatížitelnost (dle DIN 43671, ohřev přípojnice při teplotě okolí 35°C): do 65°C (deltaT = 30K) = 320A; do 85°C (deltaT = 50K) = 425A; do 105°C (deltaT = 70K) = 500A;
Bezhalogenová izolace; Tloušťka stěny: 0,8mm (rozmezí 0,3mm); Izolace: černá (jiné barvy na vyžádání); Provozní teploty; -55°C až +125°C; Nehořlavé vůči UL224-VW1;
Provozní napětí: max. 1000V AC-1500V DC; Dielektrická pevnost: 20kV/mm; Multiplikační faktor 1,72 při použití dvou Ultraflexxů, 2,25 při použití 3 Ultraflexxů v paralelním uspořádnání;
Proudová zatížitelnost (dle DIN 43671, ohřev přípojnice při teplotě okolí 35°C): do 65°C (deltaT = 30K) = 320A; do 85°C (deltaT = 50K) = 425A; do 105°C (deltaT = 70K) = 500A;
Bezhalogenová izolace; Tloušťka stěny: 0,8mm (rozmezí 0,3mm); Izolace: černá (jiné barvy na vyžádání); Provozní teploty; -55°C až +125°C; Nehořlavé vůči UL224-VW1;
Provozní napětí: max. 1000V AC-1500V DC; Dielektrická pevnost: 20kV/mm; Multiplikační faktor 1,72 při použití dvou Ultraflexxů, 2,25 při použití 3 Ultraflexxů v paralelním uspořádnání;
Proudová spojka s izolací UFL 240-300-10/10
Průřez: 240mm2; Délka (vzdálenost středu děr): 300mm; Délka (celková): 324mm; Rozměr děr: 10 a 10mm;
Proudová zatížitelnost (dle DIN 43671, ohřev přípojnice při teplotě okolí 35°C): do 65°C (deltaT = 30K) = 560A; do 85°C (deltaT = 50K) = 745A; do 105°C (deltaT = 70K) = 870A;
Bezhalogenová izolace; Tloušťka stěny: 0,8mm (rozmezí 0,3mm); Izolace: černá (jiné barvy na vyžádání); Provozní teploty; -55°C až +125°C; Nehořlavé vůči UL224-VW1;
Provozní napětí: max. 1000V AC-1500V DC; Dielektrická pevnost: 20kV/mm; Multiplikační faktor 1,72 při použití dvou Ultraflexxů, 2,25 při použití 3 Ultraflexxů v paralelním uspořádnání;
Proudová zatížitelnost (dle DIN 43671, ohřev přípojnice při teplotě okolí 35°C): do 65°C (deltaT = 30K) = 560A; do 85°C (deltaT = 50K) = 745A; do 105°C (deltaT = 70K) = 870A;
Bezhalogenová izolace; Tloušťka stěny: 0,8mm (rozmezí 0,3mm); Izolace: černá (jiné barvy na vyžádání); Provozní teploty; -55°C až +125°C; Nehořlavé vůči UL224-VW1;
Provozní napětí: max. 1000V AC-1500V DC; Dielektrická pevnost: 20kV/mm; Multiplikační faktor 1,72 při použití dvou Ultraflexxů, 2,25 při použití 3 Ultraflexxů v paralelním uspořádnání;
Proudová spojka s izolací UFL 240-1500-10/12
Průřez: 240mm2; Délka (vzdálenost středu děr): 1500mm; Rozměr děr: 10 a 12mm;
Proudová zatížitelnost (dle DIN 43671, ohřev přípojnice při teplotě okolí 35°C): do 65°C (deltaT = 30K) = 560A; do 85°C (deltaT = 50K) = 745A; do 105°C (deltaT = 70K) = 870A;
Bezhalogenová izolace; Tloušťka stěny: 0,8mm (rozmezí 0,3mm); Izolace: černá (jiné barvy na vyžádání); Provozní teploty; -55°C až +125°C; Nehořlavé vůči UL224-VW1;
Provozní napětí: max. 1000V AC-1500V DC; Dielektrická pevnost: 20kV/mm; Multiplikační faktor 1,72 při použití dvou Ultraflexxů, 2,25 při použití 3 Ultraflexxů v paralelním uspořádnání;
Proudová zatížitelnost (dle DIN 43671, ohřev přípojnice při teplotě okolí 35°C): do 65°C (deltaT = 30K) = 560A; do 85°C (deltaT = 50K) = 745A; do 105°C (deltaT = 70K) = 870A;
Bezhalogenová izolace; Tloušťka stěny: 0,8mm (rozmezí 0,3mm); Izolace: černá (jiné barvy na vyžádání); Provozní teploty; -55°C až +125°C; Nehořlavé vůči UL224-VW1;
Provozní napětí: max. 1000V AC-1500V DC; Dielektrická pevnost: 20kV/mm; Multiplikační faktor 1,72 při použití dvou Ultraflexxů, 2,25 při použití 3 Ultraflexxů v paralelním uspořádnání;
Popis výrobku

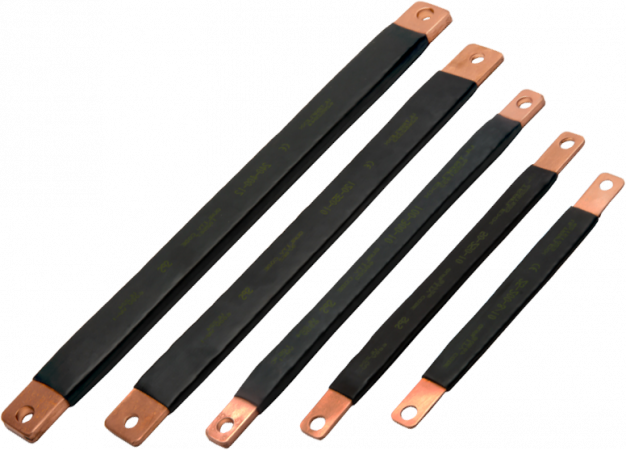

Spojky ze splétaných pásků s izolací - Ultraflexx
- Materiál: kvalitni elektrolytická měď s vynikající vodivostí, holá měď
- Průměr drátků: 0,15 mm
- Minimální přechodový odpor tlakem svařovaných koncovek
- Rozsah proudového zatížení: do 700 A
- Jiné rozměry pásků dle požadavků zákazníka
- Délka koncovky A: 35 mm
- Možno dodávat v délce od 150 mm po 50 mm (až do délky 1000 mm) - délka spojky je udána jako rozteč středů otvorů
Charakteristika izolace
- Bezhalogenová; barva černá
- Tloušťka izolace: 0,8 mm ± 0,3 mm
- Maximální teplota: +125°C
- Minimální teplota: -55°C
- Zpomalovač hoření: dle UL224-VW1
- Pracovní napětí: 1000 V AC nebo 1500 V DC
- Dielektrická pevnost: > 20 kV/mm
Rozšířené informace
Spojky ze splétaných pásků s izolací - Ultraflexx
Spojky je možné dodat v délce od 150 mm (s násobky 50 mm), až do délky 1000 mm.
Parametry
| Průřez [mm²] |
Šířka B [mm] |
Tloušťka S [mm] |
Délka A [mm] |
Vrtání ø D [mm] |
Odstup otvoru C [mm] |
Hmotnost [kg/m] |
| 25 | 20 | 1,5 | 35 | 8,5/10,5 | 9 | 0,25 |
| 50 | 20 | 4,0 | 35 | 8,5/10,5 | 9 | 0,51 |
| 100 | 20 | 6,0 | 35 | 10,5 | 9 | 1,02 |
| 120 | 32 | 4,5 | 35 | 10,5 | 12 | 1,22 |
| 240 | 32 | 9,0 | 35 | 10,5 | 12 | 2,44 |
Proudová zatížitelnost
| Průřez [mm²] |
65°C ΔT=30 K [A] |
85°C ΔT=50 K [A] |
105°C ΔT=70 K [A] |
| 25 | 120 | 160 | 185 |
| 50 | 200 | 270 | 315 |
| 100 | 320 | 425 | 500 |
| 120 | 355 | 470 | 555 |
| 240 | 560 | 745 | 870 |

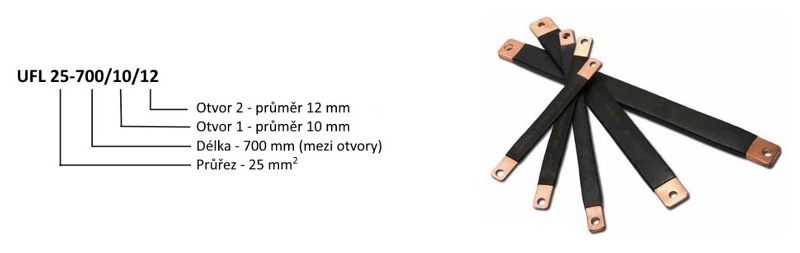

Objednací údaje
Oteplení přípojnice závisí na: velkosti proudu, okolní teplotě, rozptylu tepla, způsobu instalace a aplikace. Hodnoty podle DIN 43671 pro přípojnice v rozváděči, ohřev přípojnice při teplotě 35°C. V případě použití spojek Ultraflexx v paralelním zapojení se proudová zatížitelnost násobí multiplikačním faktorem 1,72 a pří použití 3 kusů paralelních spojek se násobí faktorem 2,25.
