Spojky z krouceného měděného lana pro svářečky
Vodiče z měděného velmi pružného krouceného lana s pocínovanými koncovkami, lisovanými pod tlakem. Určené pro vysoké proudové zatížení od cca 250 A do 700 A s průřezy od 300 do 600 mm2. Spojky mohou být dodány bez izolace nebo s izolací dle přání zákazníka. Jsou určené například pro svářecí zařízení.
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Ing. Jan Jaroš
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.
Popis výrobku
- Materiál: Elektrotechnická měď (Cu ETP UNI 1977-78:2000), holá měď.
- Průměr drátků: 0,20 mm (flexibilní) nebo 0,10 mm (velmi flexibilní).
- Koncovky: lisované pod tlakem, měděné, pocínované.
- Průřez: 300 až 600 mm2.
- Jiné rozměry spojek je možné dodat na vyžádání nebo dle dodaného výkresu.
- Izolace: na vyžádání (v případě dodání spojky s izolací je proudová zatížitelnost nižší).
Rozšířené informace

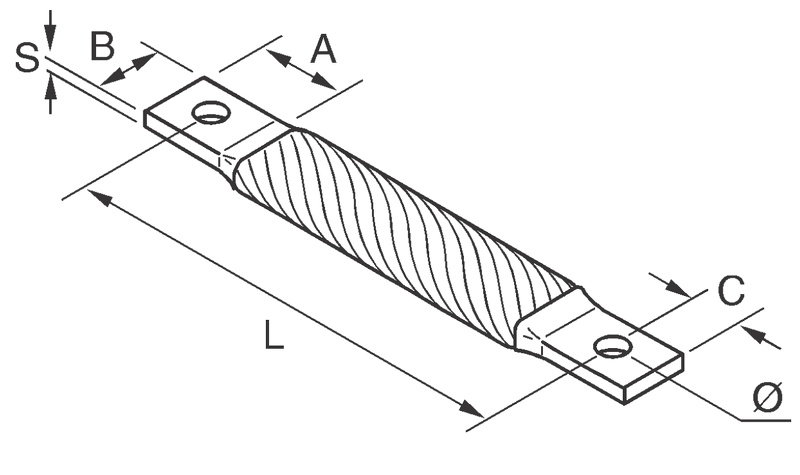

Tabulka rozměrů spojek
Jiné rozměry spojek je možné dodat na vyžádání nebo dle dodaného výkresu.
| Označení | Průřez | Rozměry [mm] | |||||
|---|---|---|---|---|---|---|---|
| [mm2] | A | B | C | S | L | vrtání | |
| CCR 300-250/32 | 300 | 50 | 32 | 16 | 17,0 | 250 | 13 |
| CCR 300-300/32 | 300 | 50 | 32 | 16 | 17,0 | 300 | 13 |
| CCR 300-350/32 | 300 | 50 | 32 | 16 | 17,0 | 350 | 13 |
| CCR 300-400/32 | 300 | 50 | 32 | 16 | 17,0 | 400 | 13 |
| CCR 300-450/32 | 300 | 50 | 32 | 16 | 17,0 | 450 | 13 |
| CCR 300-500/32 | 300 | 50 | 32 | 16 | 17,0 | 500 | 13 |
| CCR 400-250/32 | 400 | 50 | 32 | 16 | 20,5 | 250 | 13 |
| CCR 400-300/32 | 400 | 50 | 32 | 16 | 20,5 | 300 | 13 |
| CCR 400-350/32 | 400 | 50 | 32 | 16 | 20,5 | 350 | 13 |
| CCR 400-400/32 | 400 | 50 | 32 | 16 | 20,5 | 400 | 13 |
| CCR 400-450/32 | 400 | 50 | 32 | 16 | 20,5 | 450 | 13 |
| CCR 400-500/32 | 400 | 50 | 32 | 16 | 20,5 | 500 | 13 |
| CCR 500-300/32 | 500 | 50 | 32 | 16 | 24,5 | 300 | 13 |
| CCR 500-350/32 | 500 | 50 | 32 | 16 | 24,5 | 350 | 13 |
| CCR 500-400/32 | 500 | 50 | 32 | 16 | 24,5 | 400 | 13 |
| CCR 500-450/32 | 500 | 50 | 32 | 16 | 24,5 | 450 | 13 |
| CCR 500-500/32 | 500 | 50 | 32 | 16 | 24,5 | 500 | 13 |
| CCR 500-600/32 | 500 | 50 | 32 | 16 | 24,5 | 600 | 13 |
| CCR 600-400/40 | 600 | 50 | 32 | 16 | 23,0 | 400 | 13 |
| CCR 600-450/40 | 600 | 50 | 32 | 16 | 23,0 | 450 | 13 |
| CCR 600-500/40 | 600 | 50 | 32 | 16 | 23,0 | 500 | 13 |
| CCR 600-550/40 | 600 | 50 | 32 | 16 | 23,0 | 550 | 13 |
| CCR 600-600/40 | 600 | 50 | 32 | 16 | 23,0 | 600 | 13 |
| CCR 600-700/40 | 600 | 50 | 32 | 16 | 23,0 | 700 | 13 |
Poznámka: Dle požadavku zákazníka je možno dodat spojky i jiných rozměrů a vrtání než je uvedeno v tabulce.

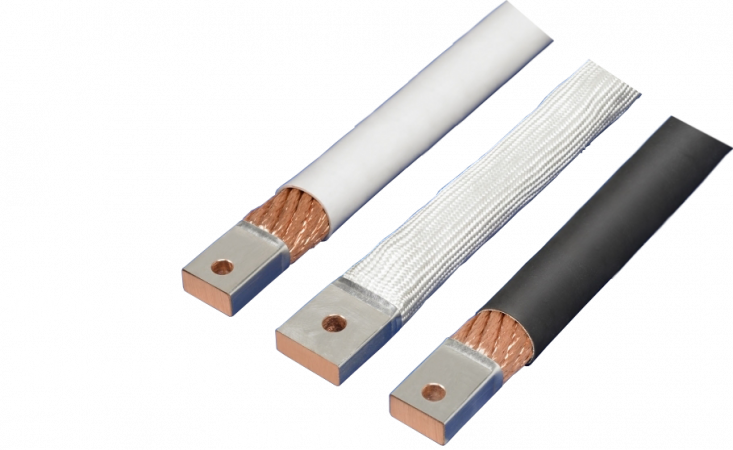

Izolace spojek
| Typ izolace | Označení |
|---|---|
| Sklolaminátová | HVR |
| Gumová | HKR |
| Silikonová (šedá / bílá) | RHO |
| Polyolefinová (černá) | PLF |
Upozornění: V případě použití izolace je proudová zatížitelnost menší z důvodu horšího chlazení spojky.
