Synchronoskopy SY 96S/144S
Dotaz na produktPorovnat
Popis výrobku
Analogové přístroje pro fázové srovnání dvou sítí.Rozšířené informace
Použití

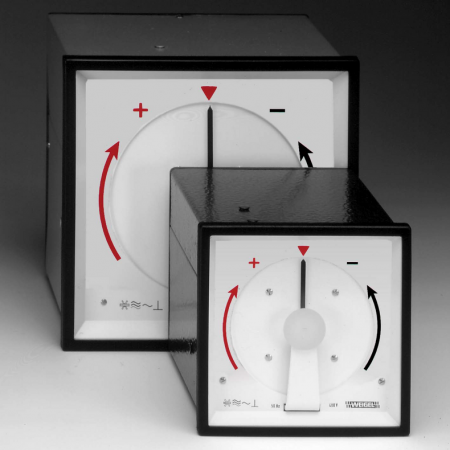

Synchronoskopy SY 96/144 S v plechovém pouzdře se používají pro porovnávání fází dvou různých střídavých proudových okruhů, např. generátoru a sítě. Umožňují kvalitativní porovnávání kmitočtů od kmitočtové diference nižší než cca 2 Hz: Je-li kmitočet sítě 1 (generátor) nižší než sítě 2, otáčí se ukazovatel synchronoskopu proti směru hodinových ručiček ("nízké otáčky - zu langsam"). Je-li kmitočet sítě 1 vyšší, otáčí se ukazovatel ve směru hodinových ručiček ("vysoké otáčky - zu schnell"). Jsou-li kmitočty stejné, ukazovatel stojí. V případě, že ukazovatel směřuje nahoru na trojúhelníkovou značku, shodují se i fáze sítě 1 a sítě 2. Jedině v tomto okamžiku lze obě sítě vzájemně propojit. U vypnutého přístroje je ukazovatel skryt. Přístroje je možno instalovat do panelů rozváděčů, ovládacích skříní strojů nebo mozaikových rastrových panelů.
Měřicí ústrojí
Magnetoelektrické měřicí ústrojí s vnitřním magnetem a hrotovým uložením - systém s pružně uloženými ložiskovými kameny.
Předřazený elektronický měřicí obvod pracuje na principu změny náboje kondenzátoru.
Funkční schéma
| pro napětí 100/110 V | pro napětí 230/400/500 V |
 |
 |
Elektrické vlastnosti
| Měřená veličina | fázový úhel mezi dvěma sinusovými střídavými napětími |
|---|---|
| Kmitočet | 50 Hz nebo 60 Hz |
| Přípustné kolísání | Ujm ± 10 % |
| Mez přetížitelnosti | Ujm + 20 % |
| Kategorie měření | CAT III |
| Stupeň znečištění | 2 |
| Stupeň krytí | IP 52 pouzdro IP 00 svorky bez ochrany IP 20 svorky s ochranou |
| Vlastní spotřeba | |||||
| Jmenovité napětí Ujm | 100 V | 110 V | 230 V | 400 V | 500 V |
|---|---|---|---|---|---|
| strana generátoru strana sítě |
0,7 VA 4,0 VA |
0,7 VA 4,0 VA |
1,5 VA 5,3 VA |
3,2 VA 4,8 VA |
3,5 VA 6,7 VA |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 3, podle VDE/VDI 3540 |
|---|---|
| Rozsah pracovních teplot | -10...+40°C |
| Rozsah skladovacích teplot | -25...+65 °C |
| Relativní vlhkost vzduchu | ≤ 75 % roč. průměr, bez orosení |
| Rázová odolnost | 15 g, 11 ms |
| Vibrační odolnost | 2,5 g, 5...55 Hz |
| Intenzita cizích magnetických polí | < 0,5 mT (podle DIN 43 780) |
Schémata připojení
| SY 96 S |  |
| SY 144 S |  |
Rozměrový náčrtek
| Blok předřadných odporů pro SY 96 S (rozměry v mm) | |
 |
 |
| Rozměry (v mm) | SY 96 S | SY 144 S |
|---|---|---|
| a | 96 | 144 |
| b | 90 | 137 |
| c | 110 | 105 |
Technické údaje
| Konstrukční provedení pouzdra | čtvercové pouzdro pro zabudování do ovládacích panelů rozváděčů a strojů s možností řadového uspořádání |
|---|---|
| Materiál pouzdra | ocelový plech |
| Čelní sklo | tabulové sklo |
| Barva čelního rámečku | černá (odstín RAL 9005) |
| Připojovací svorky | šestihrany s vnitřním závitem, šroubem M3×6 a třmenem |
| Provozní poloha | svislá ± 5° |
| Rozměry (mm) | SY 96 S | SY 144 S |
| Čelní rámeček | 96 | 144 |
|---|---|---|
| Pouzdro | 90 | 137 |
| Konstrukční hloubka | 110 | 105 |
| Výřez v panelu | 92+0,8 | 138+1 |
| Tloušťka panelu | 1...15 mm | 1...40 mm |
| Způsob upevnění | 4 ks šroubové svorky Weigel | 2 ks upevnění "B" podle DIN 43 835 |
| Hmotnost cca. | 1,0 kg | 1,1 kg |
