Sběrnice pro 60mm systém
Dotaz na produktPorovnat
Popis výrobku
Pocínováním Cu-sběrnic se podstatně redukuje spotřeba času k vytvoření spojů a sběrnice jsou účinně chráněny proti agresivním látkám.
Rozšířené informace
Proudová zatížitelnost je udána u plochých sběrnic při teplotě okolí 35 °C a teplotě sběrnice 65 °C.
- Rádius R 0,5
- Dovolená tolerance:
Šířka: +0,1 / -0,5
Tloušťka: +0,1 / -0,3
Systém 60 mm/630 A

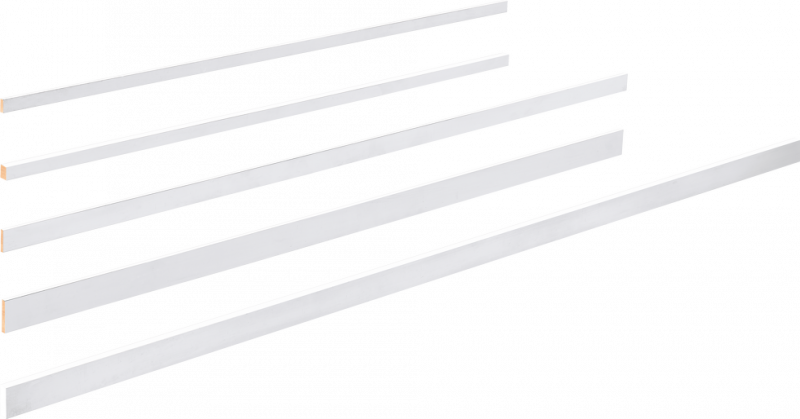

| Obj. číslo | Rozměry | Jm. proud | Hmotnost | Délka | Povrchová úprava |
|---|---|---|---|---|---|
| 01618.000 | 12×5 mm | 200 A | 1,29 kg | 2,4 m | pocínovaná |
| 01619.000 | 15×5 mm | 250 A | 1,62 kg | 2,4 m | pocínovaná |
| 01620.000 | 20×5 mm | 320 A | 2,15 kg | 2,4 m | pocínovaná |
| 01621.000 | 25×5 mm | 400 A | 2,69 kg | 2,4 m | pocínovaná |
| 01622.000 | 30×5 mm | 450 A | 3,23 kg | 2,4 m | pocínovaná |
| 01623.000 | 12×10 mm | 360 A | 2,58 kg | 2,4 m | pocínovaná |
| 01624.000 | 20×10 mm | 520 A | 4,30 kg | 2,4 m | pocínovaná |
| 01625.000 | 30×10 mm | 630 A | 6,46 kg | 2,4 m | pocínovaná |
| 01204.000 | 30×10 mm | 630 A | 9,69 kg | 3,6 m | pocínovaná |
Systém 60 mm/1600 A

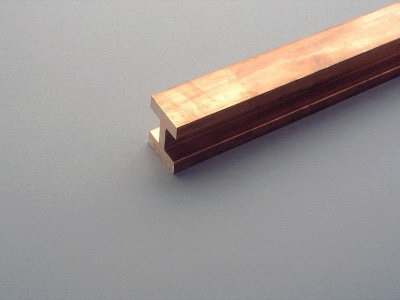

| Obj. číslo | Jm. proud [A] | Hmotnost [kg] | Průřez [mm×mm] | Délka [mm] | Povrchová úprava |
|---|---|---|---|---|---|
| 01609.000 | 1250 | 10,06 | H profil | 2,4 | pocínovaná |
| 01224.000 | 1250 | 15,10 | H profil | 3,6 | pocínovaná |
| 01250.000 | 1250 | 10,06 | H profil | 2,4 | holá |
| 01223.000 | 1250 | 15,10 | H profil | 3,6 | holá |
| 01608.000 | 1600 | 15,48 | H profil | 2,4 | pocínovaná |
| 01190.000 | 1600 | 23,22 | H profil | 3,6 | pocínovaná |
| 01249.000 | 1600 | 15,48 | H profil | 2,4 | holá |
| 01229.000 | 1600 | 23,22 | H profil | 3,6 | holá |
Vyšší hodnoty proudové zatížitelnosti než podle DIN 43671 jsou vypočítávány podle provozních podmínek. Díky provedení sběrnic a díky cirkulaci vzduchu uvnitř zařízení je příznivě ovlivněna teplota sběrnice.
Při změně okolních podmínek může být stanoven korekční faktor podle diagramu níže:
Proudová zatížitelnost sběrnic
V závislosti na teplotě okolí může být zjištěn pro ploché sběrnice korekční faktor k2 odpovídající DIN 43 671 podle vyobrazeného diagramu. Při změně provozních podmínek a při trvalém zatížení je nutné zohlednit korekční faktor.
Naproti tomu mohou být sběrnice více zatíženy, kdy komponenty mají odpovídající vyšší trvalou tepelnou odolnost.
Například pocínované sběrnice 30×10 smějí být zatíženy za normálních provozních podmínek 630 A. Při zatížení například 800 A je potřebný korekční faktor 1,3. Na diagramu je znázorněno, že při tomto korekčním faktoru a při 35 °C teploty vzduchu je sběrnice zahřátá na 85 °C.
