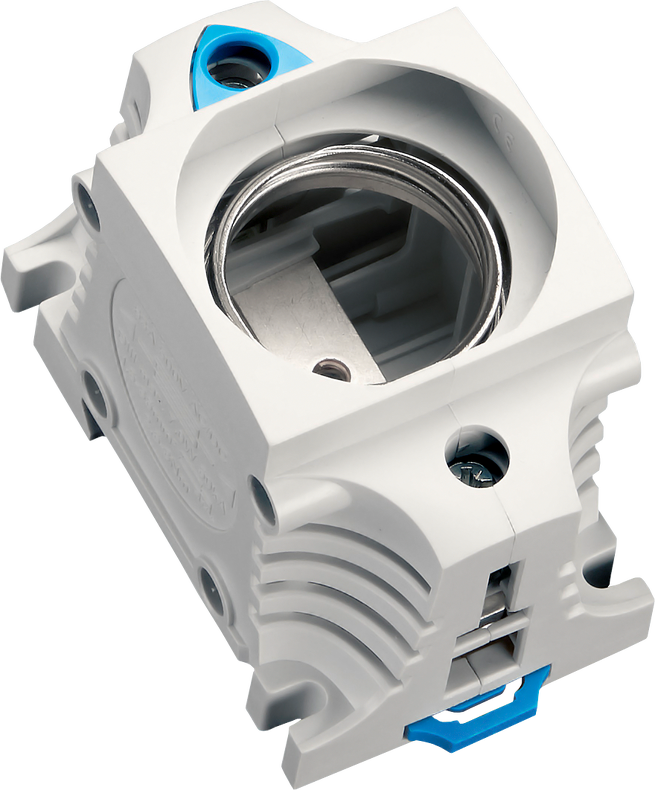

Pojistkové spodky TRITON - pro pojistky DII a DIII

Pojistkové spodky TRITON zajišťují komplexní ochranu proti dotyku dle normy DIN 49 510. Jsou určeny pro montáž pomocí šroubů na desku nebo na DIN lištu pomocí pérové západky.
1-pólové a 3-pólové modely je možno osadit pojistkovými vložkami D II a D III.
Dostupnost: Skladem v GHV
Vybrat variantu (4)
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.

Varianty k produktu Pojistkové spodky TRITON - pro pojistky DII a DIII (4)

Filtrace
Skladem

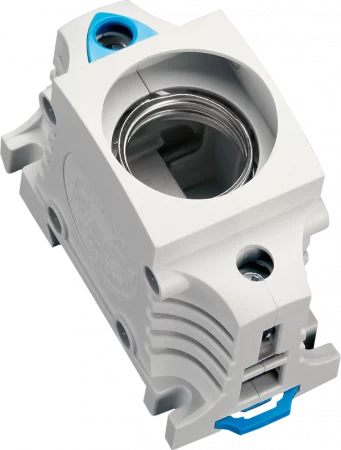

31173 - Pojistkový spodek Triton E27, 1pol
Pojistkový spodek
TRITON D2, 1-pól
Pojistkový spodek 1-pólový pro průmyslové aplikace s ochranou proti doteku; montáž na DIN lištu; závit: E27; jmenovitý proud: 25A; jmenovité napětí: 500V AC, DC; připojení: 1,5-35 mm2; po pojistky D; šířka modulu 27 mm;
OBJ: 31173.000
EAN: 4021267311735
Záruka: 24 m.
Skladem v GHV
skladem 4 ks
Na dotaz
Poptejte cenu
Porovnání

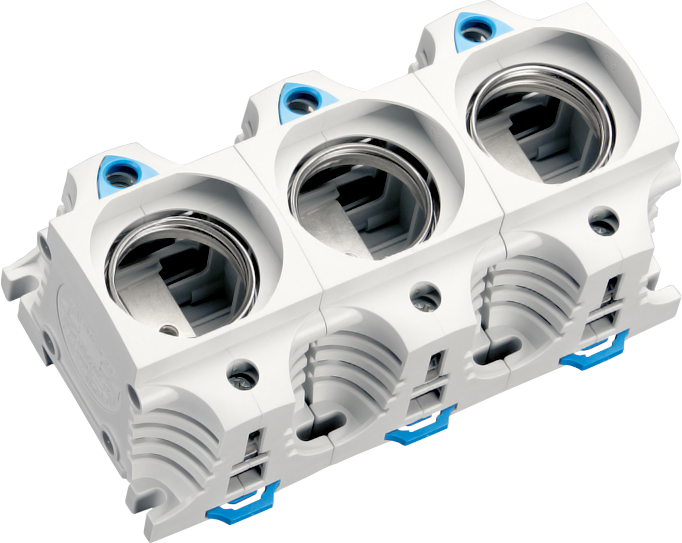

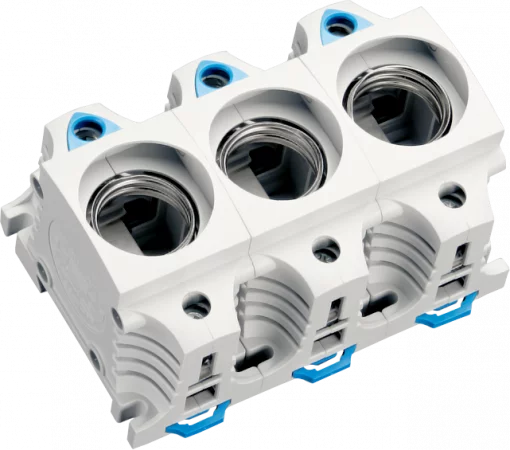

31174
Pojistkový spodek
TRITON D2, 3-pól
Pojistkový spodek 3-pólový pro průmyslové aplikace s ochranou proti doteku; montáž na DIN lištu; závit: E27; jmenovitý proud: 25A; jmenovité napětí: 500V AC, DC; připojení: 1,5-35 mm2; po pojistky D; šířka modulu 81 mm;
OBJ: 31174.000
EAN: 4021267311742
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

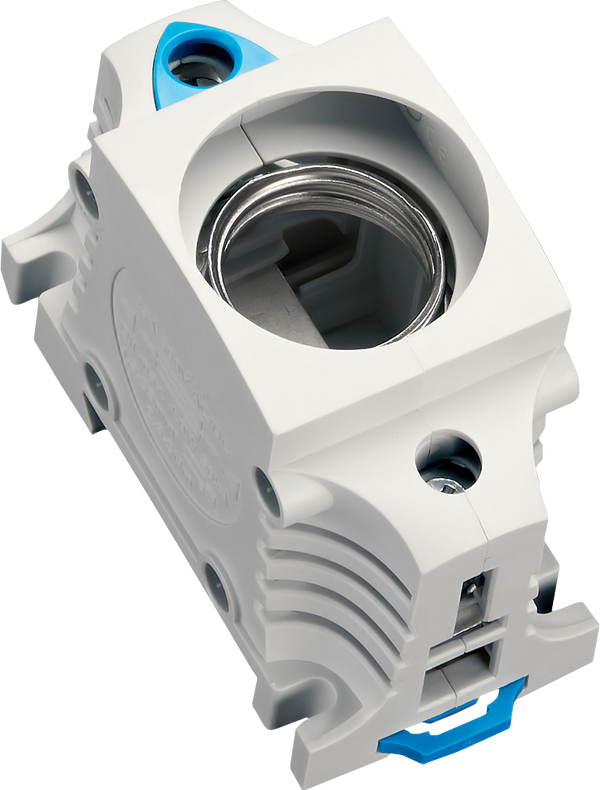

31175 - Pojistkový spodek Triton E33, 1pol
Pojistkový spodek
TRITON D3, 1-pól
Pojistkový spodek 1-pólový pro průmyslové aplikace s ochranou proti doteku; montáž na DIN lištu; závit: E33; jmenovitý proud: 63A; jmenovité napětí: 500V AC, DC; připojení: 1,5-35 mm2; po pojistky D; šířka modulu 27 mm;
OBJ: 31175.000
EAN: 4021267311759
Záruka: 24 m.
Skladem v GHV
skladem 8 ks
Na dotaz
Poptejte cenu
Porovnání

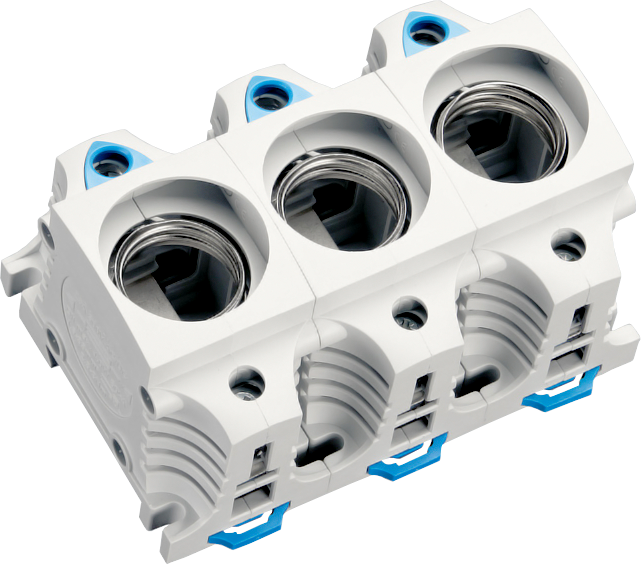

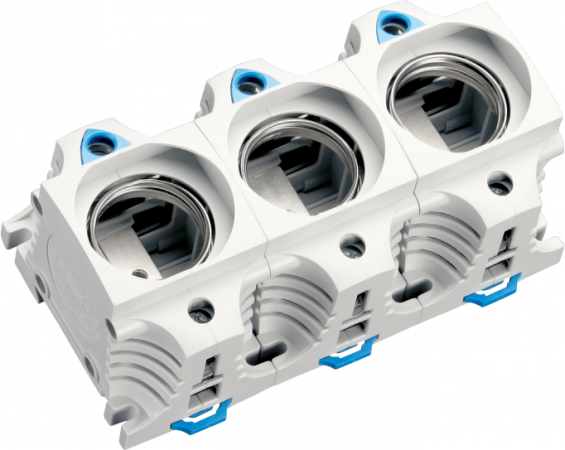

31176
Pojistkový spodek
TRITON D3, 3-pól
Pojistkový spodek 3-pólový pro průmyslové aplikace s ochranou proti doteku; montáž na DIN lištu; závit: E33; jmenovitý proud: 63A; jmenovité napětí: 500V AC, DC; připojení: 1,5-35 mm2; po pojistky D; šířka modulu 81 mm;
OBJ: 31176.000
EAN: 4021267311766
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Volitelné příslušenství k Pojistkové spodky TRITON - pro pojistky DII a DIII

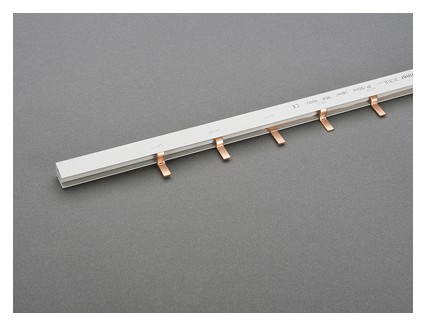

31312
Přípojnice hřebenová, 3-pól
Hřebenová přípojnice 3P; izolovaná; 400V AC / 250V DC; rozteč 50mm; délka 1m; 16mm2;
OBJ: 31312.000
EAN: 4021267313128
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

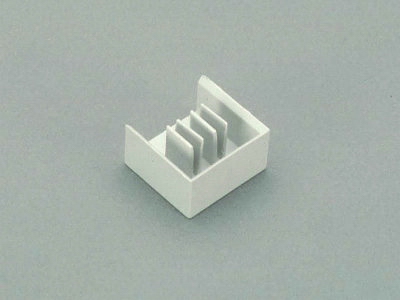

31027
Koncový uzávěr
Krytka
Pro 2-pólové a 3-pólové hřeben. přípojnice 16 mm2; rozměry: 5 x 16 x 16 mm;
OBJ: 31027.000
EAN: 4021267310271
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
Na dotaz
Poptejte cenu
Porovnání

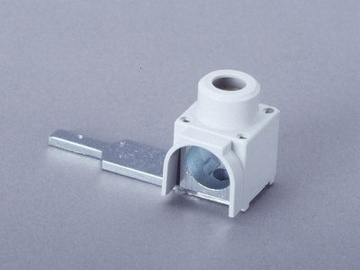

31028
Příslušenství
Připojovací svorka pro hřeb.přípojnice, 125A
Spojovací terminál, boční připojení, na 1P hřebenovou přípojnici 31014.000, 31024.000, 31309.000 a 31311.000; 6-50mm2;
OBJ: 31028.000
EAN: 4021267310288
Záruka: 24 m.
Skladem v GHV
skladem 9 ks
Na dotaz
Poptejte cenu
Porovnání
31029
Příslušenství
Připojovací svorka pro hřeb.přípojnice, 125A
Spojovací terminál, boční připojení, na 3P hřebenovou přípojnici 31012.000; 6-50mm2;
OBJ: 31029.000
EAN: 021267310295
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
31085
Příslušenství
Připojovací svorka pro hřeb.přípojnice, 125A
Spojovací terminál, přední připojení, na 3P hřebenovou přípojnici 31012.000; 6-50mm2;
OBJ: 31085.000
EAN: 4021267310851
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
31086
Příslušenství pro pojistkové spodky TRITON
Držák označovacího šťítku
Držák k nasunutí na všechny pojistkové spodky TRITON; pro označovací štítek se samolepicí etiketou - 31004.000 a 78801.000;
OBJ: 31086.000
EAN: 4021267310868
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
31004
Štítek
Rozměry: 20 x 9 x 2 mm;
OBJ: 31004.000
EAN: 4021267310042
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

TRITON Panel

  • DIN 49510
  • 1-pólové nebo 3-pólové provedení
  • D II do 25 A/500 V
  • D III do 63 A/690 VAC/600 V DC
  • Pro pojistkové vložky DIN 49515, DIN 49367 (viz samostatný přehled)
  • Pro distanční kroužky se závitem DIN 49516 (viz samostatný přehled)
  • Ochrana proti dotyku dle DIN VDE 0106 / IEC 536
  • Uchycení vstupních vodičů pomocí hřebenových přípojnic M6, Md 4Nm

Rozšířené informace

TRITON Panel

Obj. čísloZávitJmenovitý proud [A]Jmenovité napětí[V]ProvedeníPřípojení [mm2]Rozměry

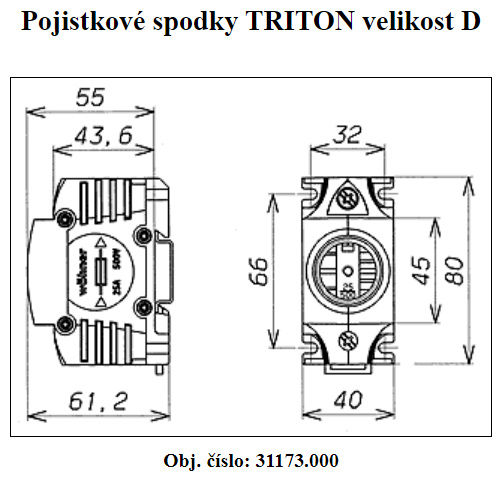

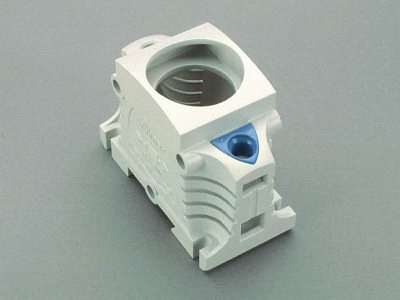

31173.000 E27 25 500 1-pólové 1,5...35 Rozměr 31173.000
31174.000 E27 25 500 3-pólové 1,5...35

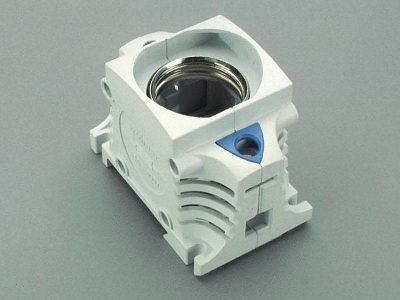

31175.000 E33 63 690 AC/600 DC 1-pólové 1,5...35

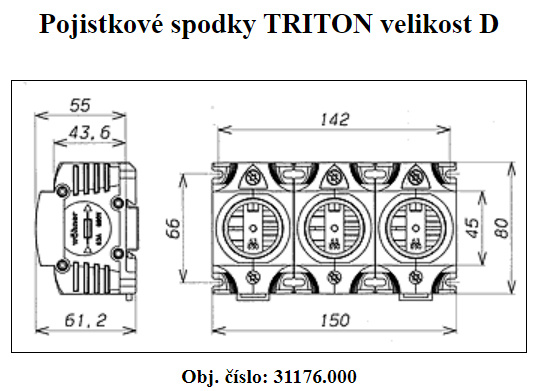

31176.000 E33 63 690 AC/600 DC 3-pólové 1,5...35 Rozměr 31176.000

Uchycení vstupního vodiče (hřebenové sběrnice) pomocí rámové svorky (1,5-35 mm2), Md 4 Nm nebo pod šroub M6, Md 4 Nm.



Příslušenství

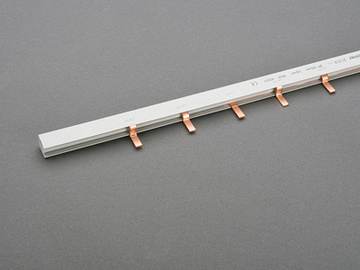

Hřebenové přípojnice (délka 1 m)

Obj. čísloProvedeníJmenovité napětí [V]Průřez [mm2]Rozteč [mm]RozměryPoznámka

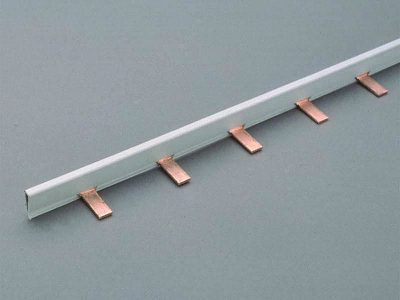

31309.000 1-pólová, izolovaná, můstková 400 AC/250 DC 16 40 Rozměr 31309.000 pro 31173.000

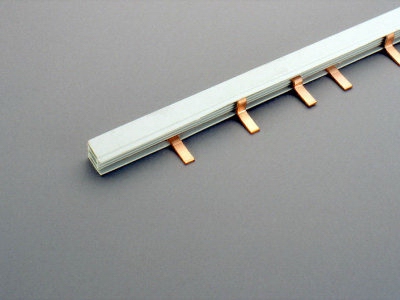

31310.000 3-pólová, izolovaná, můstková 400 AC/250 DC 16 40 Rozměr 31310.000 pro 31174.000

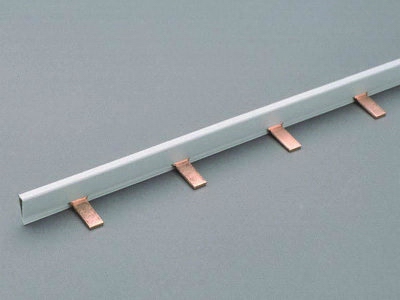

31311.000 1-pólová, izolovaná, můstková 400 AC/250 DC 16 50 Rozměr 31311.000 pro 31175.000
31312.000 3-pólová, izolovaná, můstková 400 AC/250 DC 16 50 Rozměr 31312.000 pro 31176.000

Připojovací svorky

Obj. čísloProvedeníPrůřez [mm2]

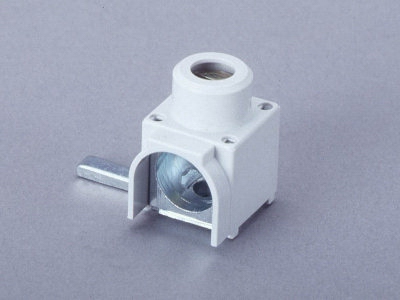

31028.000 Pro 1-pólové izolované hřebenové přípojnice, boční připojení 6...50
31029.000 Pro 3-pólové izolované hřebenové přípojnice, boční připojení 6...50
31085.000 Pro 3-pólové izolované hřebenové přípojnice, čelní připojení 6...50
Pro každou fázi je potřeba jedna svorka.

Koncové kryty hřebenové přípojnice

Obj. čísloProvedení
31027.000 Pro 3-pólové izolované hřebenové přípojnice, 16 mm2

Označovací štítky

Obj. čísloProvedeníPoznámka
31086.000 Držák označovacího štítku K nacvaknutí na všechny pojistkové spodky TRITON

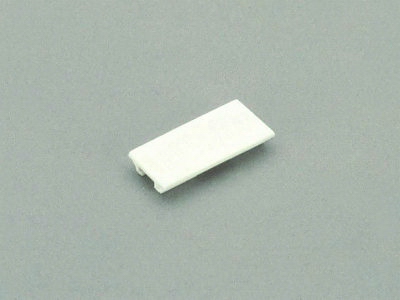

31004.000 Označovací štítek - klips 20×9 mm
