Pojistkové spodky TRITON - pro pojistky D0
Pojistkové spodky TRITON zajišťují komplexní ochranu proti dotyku dle normy DIN 49 524. Jsou určeny pro montáž pomocí šroubů na desku nebo na DIN lištu pomocí pérové západky. 1 a 3-pólové modely je možno osadit pojistkovými vložkami D 01 a D 02.
Cena od 175 Kč
od 211,75 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (4)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Varianty k produktu Pojistkové spodky TRITON - pro pojistky D0 (4)

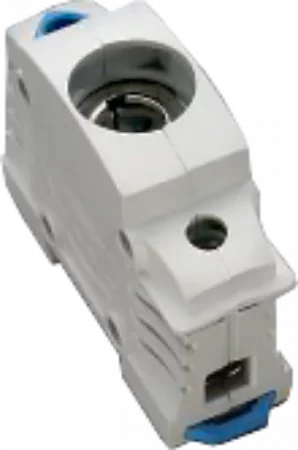

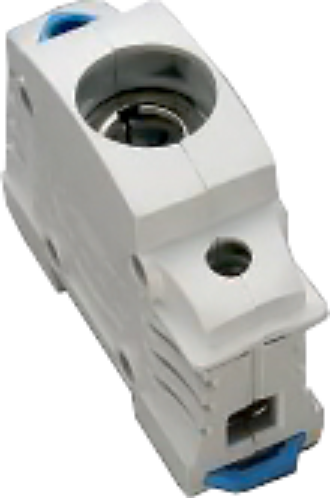

Pojistkový spodek

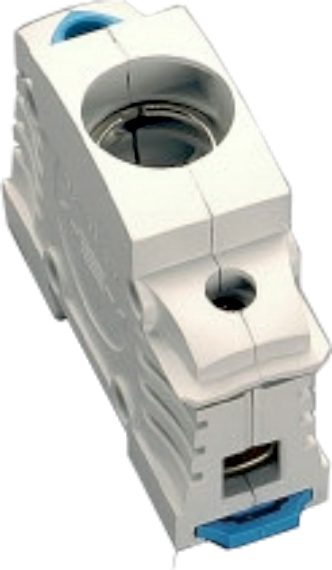

TRITON D01, 1-pólPojistkový spodek 1-pólový pro průmyslové aplikace s ochranou proti doteku; montáž na DIN lištu; závit: E14; jmenovitý proud: 16A; jmenovité napětí: 400V AC, 250V DC; připojení: 1,5-35 mm2; po pojistky D01; šířka modulu 27 mm;
OBJ: 31286.000
EAN: 4021267312862
Záruka: 24 m.
Skladem v GHV
skladem 3 ks
175 Kč/ks
211,75 Kč s DPH
+-
Pojistkový spodek

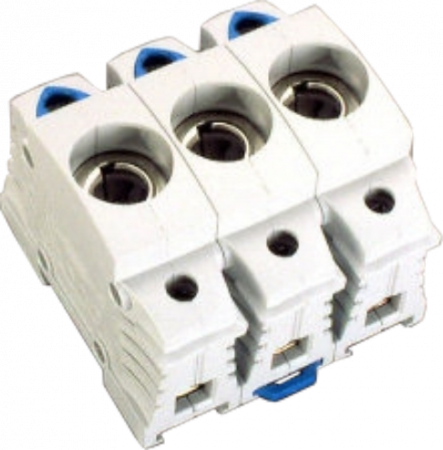

TRITON D01, 3-pólPojistkový spodek 3-pólový pro průmyslové aplikace s ochranou proti doteku; montáž na DIN lištu; závit: E14; jmenovitý proud: 16A; jmenovité napětí: 400V AC, 250V DC; připojení: 1,5-35 mm2; po pojistky D01; šířka modulu 81 mm;
OBJ: 31288.000
EAN: 4021267312886
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
541 Kč/ks
654,61 Kč s DPH
+-

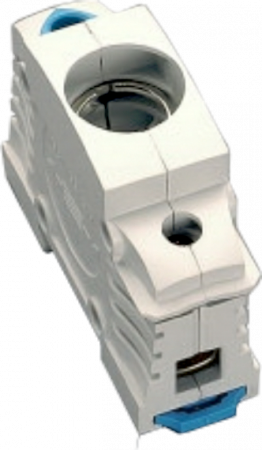

Pojistkový spodek
TRITON D02, 1-pólPojistkový spodek 1-pólový pro průmyslové aplikace s ochranou proti doteku; montáž na DIN lištu; závit: E18; jmenovitý proud: 63A; jmenovité napětí: 400V AC, 250V DC; připojení: 1,5-35 mm2; po pojistky D02; šířka modulu 27 mm;
OBJ: 31291.000
EAN: 4021267312916
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
194 Kč/ks
234,74 Kč s DPH
+-
Pojistkový spodek

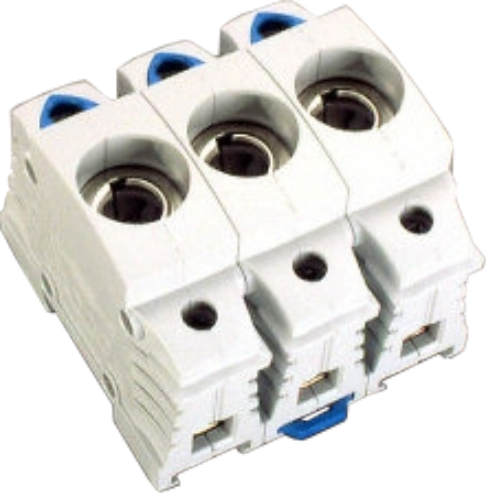

TRITON D02, 3-pólPojistkový spodek 3-pólový pro průmyslové aplikace s ochranou proti doteku; montáž na DIN lištu; závit: E18; jmenovitý proud: 63A; jmenovité napětí: 400V AC, 250V DC; připojení: 1,5-35 mm2; po pojistky D02; šířka modulu 81 mm;
OBJ: 31293.000
EAN: 4021267312930
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
577 Kč/ks
698,17 Kč s DPH
+-
Volitelné příslušenství k Pojistkové spodky TRITON - pro pojistky D0
Příslušenství
Připojovací svorka pro hřeb.přípojnice, 225ASpojovací terminál, přední připojení, na 1P hřebenovou přípojnici 31057.000; 25-95mm2;
OBJ: 01198.000
EAN: 4021267011987
Záruka: 24 m.
Není skladem
Prověříme pro Vás
342 Kč/ks
413,82 Kč s DPH
+-

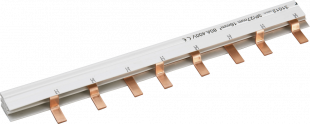

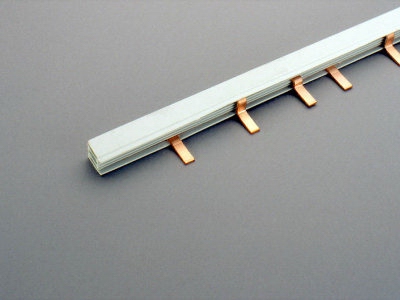

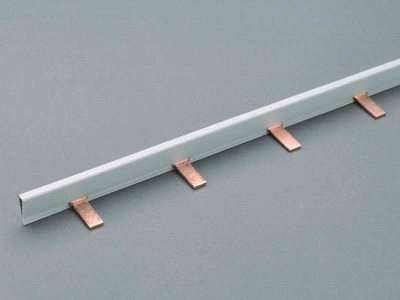

Přípojnice hřebenová, 1-pól, rozteč 27mm
Hřebenová přípojnice 1P; můstkové provedení; 80A; rozteč 27mm; 1m dlouhá (1 kus = 1 metr); 16mm2;
OBJ: 31014.000
EAN: 4021267310141
Záruka: 24 m.
Není skladem
Prověříme pro Vás
478 Kč/ks
578,38 Kč s DPH
+-

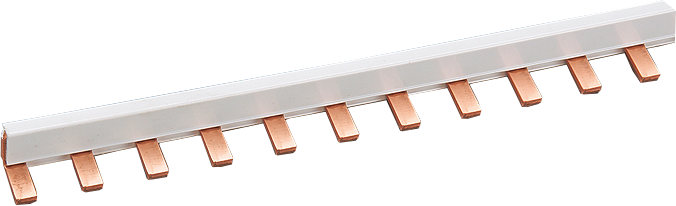

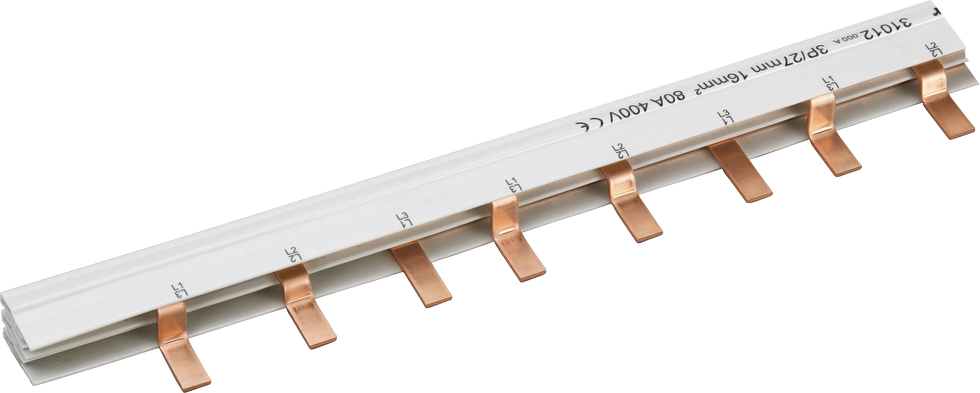

Přípojnice hřebenová, 3-pól, rozteč 27mm
Hřebenová přípojnice 3P; můstkové provedení; 80A; rozteč 27mm; 1m dlouhá (1 kus = 1 metr); 16mm2;
OBJ: 31012.000
EAN: 4021267310127
Záruka: 24 m.
Skladem v GHV
skladem 9 ks
1 457 Kč/ks
1 762,97 Kč s DPH
+-
Přípojnice hřebenová, 3-pól, rozteč 27mm
Hřebenová přípojnice 3P; můstkové provedení; 130A; rozteč 27mm; 1m dlouhá (1 kus = 1 metr); 35mm2;
OBJ: 31056.000
EAN: 4021267310561
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 912 Kč/ks
3 523,52 Kč s DPH
+-

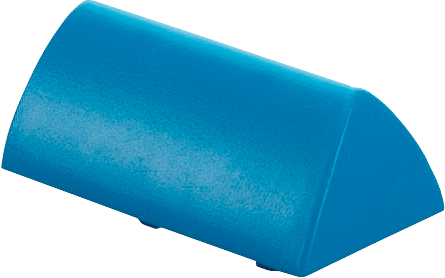

Koncový uzávěr
KrytkaPro 2-pólové a 3-pólové hřeben. přípojnice 16 mm2; rozměry: 5 x 16 x 16 mm;
OBJ: 31027.000
EAN: 4021267310271
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
13 Kč/ks
15,73 Kč s DPH
+-

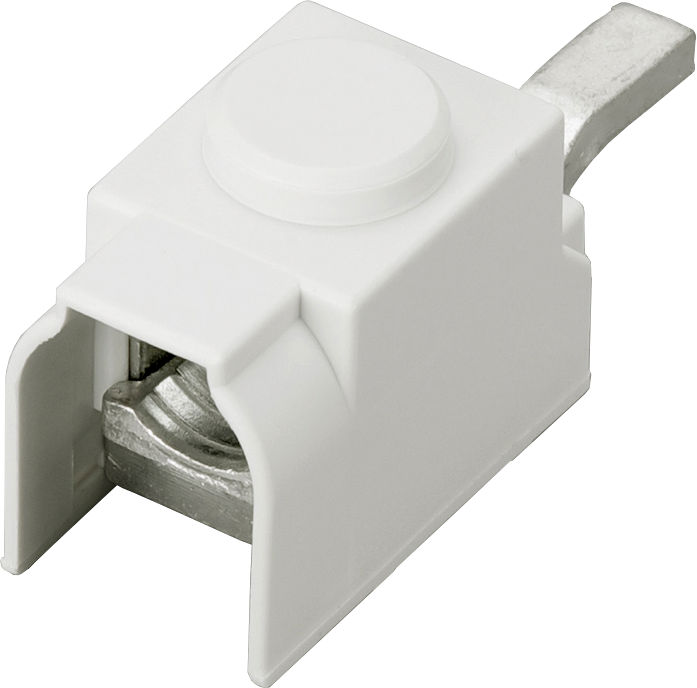

Příslušenství
Připojovací svorka pro hřeb.přípojnice, 125ASpojovací terminál, boční připojení, na 1P hřebenovou přípojnici 31014.000, 31024.000, 31309.000 a 31311.000; 6-50mm2;
OBJ: 31028.000
EAN: 4021267310288
Záruka: 24 m.
Skladem v GHV
skladem 8 ks
137 Kč/ks
165,77 Kč s DPH
+-
Příslušenství
Připojovací svorka pro hřeb.přípojnice, 125ASpojovací terminál, přední připojení, na 3P hřebenovou přípojnici 31012.000; 6-50mm2;
OBJ: 31085.000
EAN: 4021267310851
Záruka: 24 m.
Není skladem
Prověříme pro Vás
137 Kč/ks
165,77 Kč s DPH
+-
Příslušenství pro pojistkové spodky TRITON
Držák označovacího šťítkuDržák k nasunutí na všechny pojistkové spodky TRITON; pro označovací štítek se samolepicí etiketou - 31004.000 a 78801.000;
OBJ: 31086.000
EAN: 4021267310868
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 Kč/ks
7,26 Kč s DPH
+-

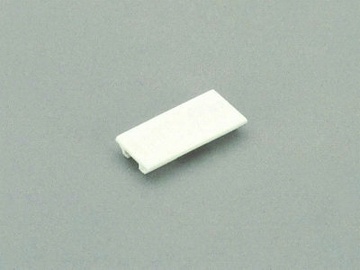

Štítek
Rozměry: 20 x 9 x 2 mm;
OBJ: 31004.000
EAN: 4021267310042
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 Kč/ks
6,05 Kč s DPH
+-
Hřebenová přípojnice
Propojovací lišta TRITONHřebenová přípojnice 1-pólová, izolovaná; 75 A, rozteč 40 mm, délka 1 m; 16 mm2
OBJ: 31309.000
EAN: 4021267313098
Záruka: 24 m.
Není skladem
Prověříme pro Vás
551 Kč/ks
666,71 Kč s DPH
+-
Hřebenová přípojnice
Propojovací lišta TRITONHřebenová přípojnice 1-pólová, izolovaná; 75 A, rozteč 50 mm, délka 1 m; 16 mm2
OBJ: 31311.000
EAN: 4021267313111
Záruka: 24 m.
Není skladem
Prověříme pro Vás
583 Kč/ks
705,43 Kč s DPH
+-
Hřebenová přípojnice
Propojovací lišta TRITONHřebenová přípojnice 3-pólová, izolovaná; 80 A, rozteč 40 mm, délka 1 m; 16 mm²
OBJ: 31310.000
EAN: 4021267313104
Záruka: 24 m.
Skladem v GHV
skladem 5 ks
1 426 Kč/ks
1 725,46 Kč s DPH
+-
Popis výrobku
TRITON Panel
- DIN 49 524
- 1-pólové nebo 3-pólové provedení
- D 01 do 16 A
- D 02 do 63 A
- Pro pojistkové vložky DIN 49 522 (viz samostatný přehled)
- Pro distanční objímky DIN 49 523 (viz samostatný přehled)
- Ochrana proti dotyku dle DIN VDE 0106, IEC 536
- Uchycení vstupních vodičů pomocí hřebenových přípojnic M6, Md 4 Nm
Rozšířené informace
TRITON Panel
| Objednací číslo | Závit | Jmenotivý proud [A] | Jmenotivé napětí [V] | Provedení | Přípojení[mm2] | Rozměry |
|---|---|---|---|---|---|---|

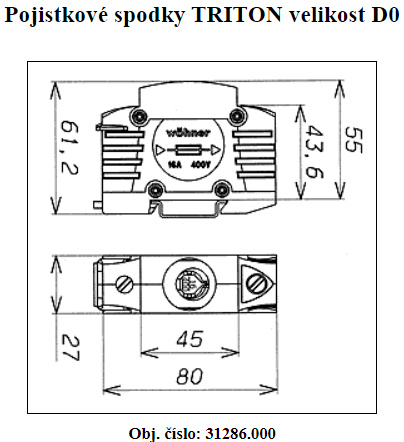

| 31286.000 | E14 | 16 | 400 | 1-pólový | 1,5-35 | Rozměry 31286.000 |
| 31288.000 | E14 | 16 | 400 | 3-pólový | 1,5-35 | |
| 31291.000 | E18 | 63 | 400 | 1-pólový | 1,5-35 | |

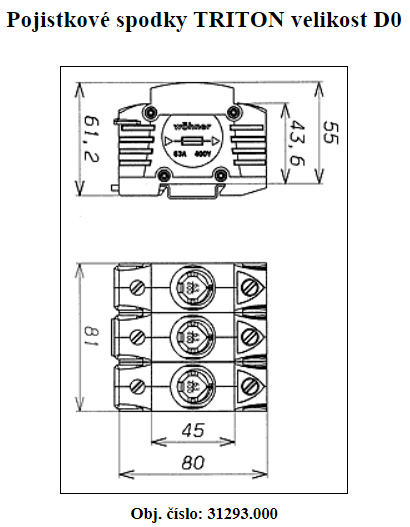

| 31293.000 | E18 | 63 | 400 | 3-pólový | 1,5-35 | Rozměry 31293.000 |
Uchycení vstupního vodiče (hřebenové sběrnice) pomocí rámové svorky (1,5-35 mm2), Md 4 Nm nebo pod šroub M6, Md 4 Nm.
Příslušenství

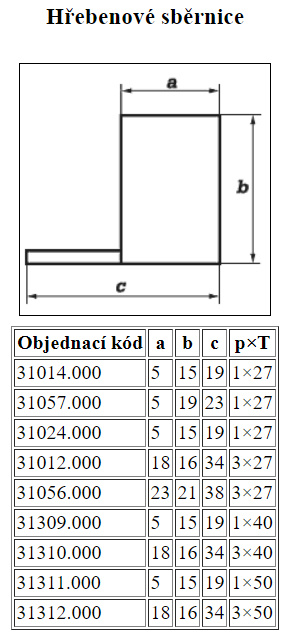

Hřebenové přípojnice (délka 1 m)
| Obj. číslo | Provedení | Jmenovitý proud [A] | Průřez [mm2] | Rozteč [mm] | Rozměry | |
|---|---|---|---|---|---|---|
| Při napájení uprostřed | Při napájení ze strany | |||||
| 31014.000 | 1-pólová, izolovaná, můstková | 150 | 75 | 16 | 27 | Rozměr 31014.000 |
| 31057.000 | 1-pólová, izolovaná, můstková | 260 | 130 | 35 | 27 | Rozměr 31057.000 |
| 31012.000 | 3-pólová, izolovaná, můstková | 130 | 65 | 16 | 27 | Rozměr 31012.000 |
| 31024.000 | 1-pólová, izolovaná, vidlicová | 150 | 75 | 16 | 27 | Rozměr 31024.000 |
| 31026.000 | 3-pólová, izolovaná, vidlicová | 130 | 65 | 16 | 27 | |
| 31056.000 | 3-pólová, izolovaná, můstková | 220 | 110 | 35 | 27 | Rozměr 31056.000 |
Připojovací svorky
| Obj. číslo | Provedení | Průřez [mm2] | Rozměry |
|---|---|---|---|
| 31028.000 | Pro 1-pólové izolované hřebenové přípojnice, boční připojení | 6-50 | |
| 31029.000 | Pro 3-pólové izolované hřebenové přípojnice, boční připojení | 6-50 | |
| 31085.000 | Pro 3-pólové izolované hřebenové přípojnice, čelní připojení | 6-50 | |

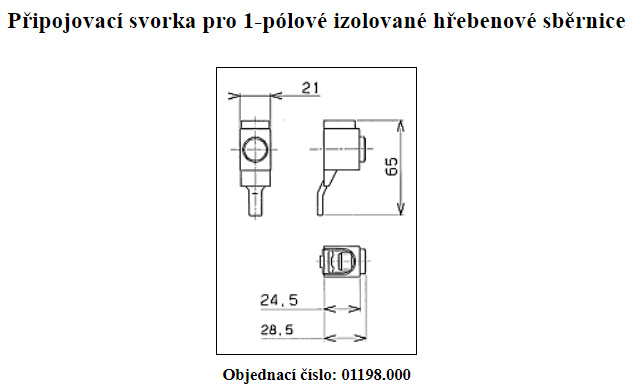

| 01198.000 | Pro 1-pólové izolované hřebenové přípojnice, čelní připojení | 16-95 | Rozměr 01198.000 |
| 01228.000 | Pro 3-pólové izolované hřebenové přípojnice, čelní připojení | 16-95 |
Pro každou fázi je potřeba jedna svorka.
Kryty konců hřebenových přípojnic
| Obj. číslo | Provedení |
|---|---|
| 31027.000 | Pro 3-pólové izolované hřebenové sběrnice, 16mm2 |
| 31084.000 | Pro 3-pólové izolované hřebenové sběrnice, 35mm2 |
Označovací štítky
| Obj. číslo | Provedení | Poznámka |
|---|---|---|
| 31086.000 | Držák označovacího štítku | K nacvaknutí na všechny pojistkové spodky TRITON |
| 31004.000 | Označovací štítek - klips 20×9 mm |
