Válcové izolátory CO/P - Ø20 mm
Válcové podpěrné a distanční izolátory s velice dobrými elektrickými a mechanickými vlastnostmi.
Cena od 60 Kč
od 72,60 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (22)Dotaz na produkt
Porovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS a multifunkčních přístrojů a analyzátorů sítě SOCOMEC.
Varianty k produktu Válcové izolátory CO/P - Ø20 mm (22)
Válcový plastový izolátor
CO/P 16 M4Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 16 mm; průměr: 20 mm, závit: M4
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 220 V
Výška: 16 mm; průměr: 20 mm, závit: M4
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 220 V
Válcový plastový izolátor
CO/P 16 M5Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 16 mm; průměr: 20 mm, závit: M5
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 220 V
Výška: 16 mm; průměr: 20 mm, závit: M5
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 220 V
Válcový plastový izolátor
CO/P 16 M6Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 16 mm; průměr: 20 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 220 V
Výška: 16 mm; průměr: 20 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 220 V
Válcový plastový izolátor
CO/P 16 M8Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 16 mm; průměr: 20 mm, závit: M8
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 220 V
Výška: 16 mm; průměr: 20 mm, závit: M8
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 220 V
Válcový plastový izolátor
CO/P 20 M5Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 20 mm; průměr: 20 mm, závit: M5
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 400 V
Výška: 20 mm; průměr: 20 mm, závit: M5
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 400 V
Válcový plastový izolátor
CO/P 20 M6Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 20 mm; průměr: 20 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 400 V
Výška: 20 mm; průměr: 20 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 400 V
Válcový plastový izolátor
CO/P 20 M8Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 20 mm; průměr: 20 mm, závit: M8
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 400 V
Výška: 20 mm; průměr: 20 mm, závit: M8
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 400 V
Válcový plastový izolátor
CO/P 25 M5Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 25 mm; průměr: 20 mm, závit: M5
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 500 V
Výška: 25 mm; průměr: 20 mm, závit: M5
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 500 V
Válcový plastový izolátor
CO/P 25 M6Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 25 mm; průměr: 20 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 500 V
Výška: 25 mm; průměr: 20 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 500 V
Válcový plastový izolátor
CO/P 25 M8Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 25 mm; průměr: 20 mm, závit: M8
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 500 V
Výška: 25 mm; průměr: 20 mm, závit: M8
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 500 V
Válcový plastový izolátor
CO/P 30 M5Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 30 mm; průměr: 20 mm, závit: M5
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
Výška: 30 mm; průměr: 20 mm, závit: M5
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
Válcový plastový izolátor
CO/P 30 M6Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 30 mm; průměr: 20 mm, závit: M6
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
Výška: 30 mm; průměr: 20 mm, závit: M6
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
Válcový plastový izolátor
CO/P 30 M8Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 30 mm; průměr: 20 mm, závit: M8
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
Výška: 30 mm; průměr: 20 mm, závit: M8
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
Válcový plastový izolátor
CO/P 35 M6Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 35 mm; průměr: 20 mm, závit: M6
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
Výška: 35 mm; průměr: 20 mm, závit: M6
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
Popis výrobku
Izolátory jsou vyrobeny z polyesterového materiálu, zesíleného skelnými vlákny, červené barvy.
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-VO
Mez pevnosti: tolerance ±10 %
Rozšířené informace
Typ | Napětí přeskoku po povrchu [kV] |
Vnitřní průrazné napětí [kV] |
Pevnost v tahu (max) [kN] |
Pevnost v ohybu (max) [kN] |
Pevnost v tlaku (max) [kN] |
Dotahovací moment (max) [Nm] |
CO/P 30 | 5 | 15 | 4 | 2 | 21 | 2-16 |
---|---|---|---|---|---|---|
CO/P 40 | 8 | 20 | 4 | 1,5 | 21 | 8-16 |
CO/P 50 | 10 | 25 | 4 | 1 | 21 | 8-16 |
CO/P 60 | 10 | 30 | 4 | 1 | 21 | 12-16 |

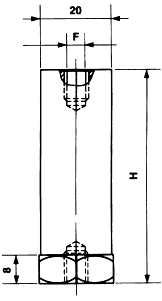

Typ | F | H (mm) |
Provozní napětí |
Obj. číslo |
CO/P 16 | M 4 | 16 | 220 V | 90061 |
---|---|---|---|---|
M 5 | 90062 | |||
M 6 | 90063 | |||
M 8 | 90064 | |||
CO/P 20 | M 5 | 20 | 400 V | 90065 |
M 6 | 90066 | |||
M 8 | 90067 | |||
CO/P 25 | M 5 | 25 | 500 V | 90068 |
M 6 | 90069 | |||
M 8 | 90070 | |||
CO/P 30 | M 5 | 30 | 600 V | 90071 |
M 6 | 90072 | |||
M 8 | 90073 | |||
CO/P 35 | M 6 | 35 | 600 | 90075 |
CO/P 40 | M 6 | 40 | 600 V | 90077 |
M 8 | 90078 | |||
CO/P 45 | M 6 | 45 | 750 V | 90079 |
M 8 | 90080 | |||
CO/P 50 | M 6 | 50 | 750 V | 90081 |
M 8 | 90082 | |||
CO/P 60 | M 6 | 60 | 750 V | 90083 |
M 8 | 90084 |
Podpěrné a distanční izolátory typu CO/P-Ø20
