Válcové izolátory CT/P - Ø40 mm
Válcové podpěrné a distanční izolátory s velice dobrými elektrickými a mechanickými vlastnostmi.
Cena od 96 Kč
od 116,16 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (19)Dotaz na produkt
Porovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS a multifunkčních přístrojů a analyzátorů sítě SOCOMEC.
Varianty k produktu Válcové izolátory CT/P - Ø40 mm (19)
Válcový plastový izolátor
CT/P 30 M10Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 30 mm; průměr: 40 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 750 V
Výška: 30 mm; průměr: 40 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 750 V
Válcový plastový izolátor
CT/P 30 M8Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 30 mm; průměr: 40 mm, závit: M8
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 750 V
Výška: 30 mm; průměr: 40 mm, závit: M8
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 750 V
Válcový plastový izolátor
CT/P 35 M10Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 35 mm; průměr: 40 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 750 V
Výška: 35 mm; průměr: 40 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 750 V
Válcový plastový izolátor
CT/P 35 M8Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 35 mm; průměr: 40 mm, závit: M8
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 750 V
Výška: 35 mm; průměr: 40 mm, závit: M8
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 750 V
Válcový plastový izolátor
CT/P 40 M10Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 40 mm; průměr: 40 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Výška: 40 mm; průměr: 40 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Válcový plastový izolátor
CT/P 40 M12Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 40 mm; průměr: 40 mm, závit: M12
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Výška: 40 mm; průměr: 40 mm, závit: M12
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Válcový plastový izolátor
CT/P 40 M8Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 40 mm; průměr: 40 mm, závit: M8
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Výška: 40 mm; průměr: 40 mm, závit: M8
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Válcový plastový izolátor
CT/P 45 M10Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 45 mm; průměr: 40 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Výška: 45 mm; průměr: 40 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Válcový plastový izolátor
CT/P 45 M8Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 45 mm; průměr: 40 mm, závit: M8
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Výška: 45 mm; průměr: 40 mm, závit: M8
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Válcový plastový izolátor
CT/P 50 M10Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 50 mm; průměr: 40 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
Výška: 50 mm; průměr: 40 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
Válcový plastový izolátor
CT/P 50 M12Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 50 mm; průměr: 40 mm, závit: M12
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
Výška: 50 mm; průměr: 40 mm, závit: M12
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
Válcový plastový izolátor
CT/P 50 M8Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 50 mm; průměr: 40 mm, závit: M8
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
Výška: 50 mm; průměr: 40 mm, závit: M8
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
Válcový plastový izolátor
CT/P 55 M10Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 55 mm; průměr: 40 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
Výška: 55 mm; průměr: 40 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
Válcový plastový izolátor
CT/P 60 M10Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 60 mm; průměr: 40 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
Výška: 60 mm; průměr: 40 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
Válcový plastový izolátor
CT/P 60 M12Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 60 mm; průměr: 40 mm, závit: M12
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
Výška: 60 mm; průměr: 40 mm, závit: M12
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
Válcový plastový izolátor
CT/P 60 M8Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 60 mm; průměr: 40 mm, závit: M8
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
Výška: 60 mm; průměr: 40 mm, závit: M8
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
Válcový plastový izolátor
CT/P 65 M10Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 65 mm; průměr: 40 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
Výška: 65 mm; průměr: 40 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
Válcový plastový izolátor
CT/P 70 M10Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 70 mm; průměr: 40 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
Výška: 70 mm; průměr: 40 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
Válcový plastový izolátor
CT/P 70 M8Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 70 mm; průměr: 40 mm, závit: M8
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
Výška: 70 mm; průměr: 40 mm, závit: M8
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
Popis výrobku

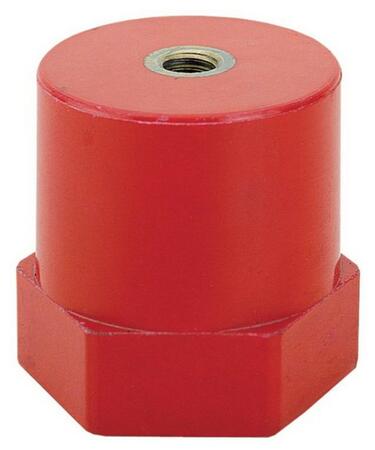

Izolátory jsou vyrobeny z polyesterového materiálu, zesíleného skelnými vlákny, červené barvy.
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-VO
Mez pevnosti: tolerance ±10 %
Rozšířené informace
Typ | Napětí přeskoku po povrchu [kV] |
Vnitřní průrazné napětí [kV] |
Pevnost v tahu (max) [kN] |
Pevnost v ohybu (max) [kN] |
Pevnost v tlaku (max) [kN] |
Dotahovací moment (max) [Nm] |
CT/P 30 | 8 | 20 | 10 | 7,5 | 80 | 12-24 |
---|---|---|---|---|---|---|
CT/P 40 | 10 | 25 | 10 | 7 | 80 | 22-36 |
CT/P 50 | 10 | 35 | 10 | 5 | 80 | 22-36 |
CT/P 60 | 10 | 35 | 10 | 3,7 | 80 | 22-36 |
Typ | F | H (mm) |
Provozní napětí |
Obj. číslo |
CT/P 30 | M 8 | 30 | 750 V | 90118 |
---|---|---|---|---|
M 10 | 90119 | |||
CT/P 35 | M 8 | 35 | 750 V | 90120 |
M 10 | 90121 | |||
CT/P 40 | M 8 | 40 | 1000 V | 90122 |
M 10 | 90123 | |||
M 12 | 90123M12 | |||
CT/P 45 | M 8 | 45 | 1000 V | 90124 |
M 10 | 90125 | |||
CT/P 50 | M 8 | 50 | 1500 V | 90126 |
M 10 | 90127 | |||
M 12 | 90127M12 | |||
CT/P 55 | M 10 | 55 | 1500 | 90129 |
CT/P 60 | M 8 | 60 | 1500 V | 90130 |
M 10 | 90131 | |||
M 12 | 90131M12 | |||
CT/P 65 | M 10 | 65 | 1500 | 90133 |
CT/P 70 | M 8 | 70 | 1500 V | 90134 |
M 10 | 90135 |
Podpěrné a distanční izolátory typu CT/P-Ø40
