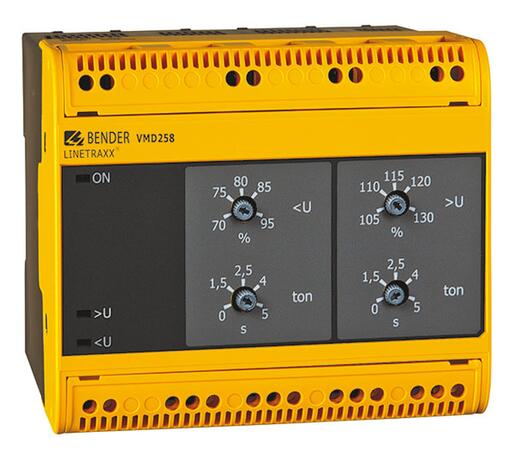

VMD258 - Napěťový monitor
Podpěťové/přepěťové relé pro monitorování třífázových AC sítí s funkcí okna
Třífázové napěťové monitorovací relé pro sítě až do napětí 690V AC s velmi rychlou dobou reakce a s nastavitelným zpožděním. Nevyžaduje pomocné napájecí napětí. Jedná se o čistě analogový přístroj.
Dotaz na produktPorovnat
Varianty k produktu VMD258 - Napěťový monitor (8)
0,7...0,95 / 1,05...1,3 x Un
0,7...0,95 / 1,05...1,3 x Un
0,7...0,95 / 1,05...1,3 x Un
0,7...0,95 / 1,05...1,3 x Un
0,7...0,95 / 1,05...1,3 x Un
0,7...0,95 / 1,05...1,3 x Un
0,7...0,95 / 1,05...1,3 x Un
0,7...0,95 / 1,05...1,3 x Un
Popis výrobku
- Podpěťové a přepěťové monitorování pro 3AC sítě
- Nevyžaduje samostatné napájecí napětí
- Samostatná alarmová relé pro podpětí a pro přepětí se dvěma bezpotenciálovými přepínacími kontakty
- Nastavitelná hodnota rakce: 0,7…0,95 x Un /1,05…1,3 x Un
- Jmenovitá napětí sítě: 3AC 690/500/480/440/400/230/110/100 V
- Nastavitelné zpoždění reakce: 0…5 s
- LED signalizace pro provoz, přepětí, podpětí
Rozšířené informace
Napěťové relé VMD258 monitoruje v třífázových AC sítích podpětí a přepětí (funkce okna).
Připojení středního vodiče není požadováno, proto je vhodný pro 3AC sítě.
Elektronika je napájena z monitorované sítě. Napájení elektroniky, relé a připojení k externímu zdroji energie jsou izolovány od sítě dvojitou izolací. Speciální vstupní transformátory zmírňují rušení ze sítě.
Hodnoty reakce pro podpětí a přepětí, stejně jako i zpoždění reakce jsou plynule nastavitelné.
Nahrazuje sérii SUR35x.
Funkce
Když je relé připojeno k síti a naměřená hodnota napětí je uvnitř přednastavených hodnot reakce, alarmová relé K1/K2 pro podpětí jsou v N/C režimu (relé sepnuto) a alarmová relé K3/K4 pro přepětí jsou v N/O režimu (relé rozepnuto).
Když hodnota jmenovitého síťového napětí Un klesne pod nastavenou hodnotu reakce <Un, alarmová LED “<U” se rozsvítí a alarmová relé K1/K2 přepnou jakmile uplyne nastavené zpoždění reakce.
Když hodnota jmenovitého síťového napětí Un překročí nastavenou hodnotu reakce >Un, alarmová LED “>U” se rozsvítí a alarmová relé K3/K4 přepnou jakmile uplyne nastavené zpoždění reakce.
Jakmile jsou hodnoty reakce znovu uvnitř nastaveného rozsahu hodnoty reakce, VMD258 přepíná zpět do výchozího stavu přibližně po 100 ms.
Normy
Přístroj LINETRAXX® VMD258 splňuje požadavky na zařízení dle norem:
DIN EN 60255-1 VDE 0435-300 a DIN IEC 60255-127 VDE 0435-3127.
Technické údaje
| Koordinace izolace dle IEC 60252-27 | ||||||||
| Napájecí napětí US AC (V) | 690 | 500 | 480 | 440 | 400 | 230 | 110 | 100 |
|---|---|---|---|---|---|---|---|---|
| 1000 | 1000 | 1000 | 600 | 600 | 300 | 150 | 150 | |
| Jmenovité impulzní výdržné napětí (kV) | 12 | 12 | 12 | 8 | 8 | 6 | 4 | 4 |
| Stupeň znečištění | 3 | |||||||
| Kategorie přepětí | III | |||||||
| Napěťový rozsah | ||||||||
| Frekvenční rozsah US | 45...66 Hz | |||||||
|---|---|---|---|---|---|---|---|---|
| Provozní rozsah | 0,5...1,3 x US | |||||||
| Odolnost proti krátkodobému přetížení | 1,5 x Us < 1 s | |||||||
| Jmenovité napájecí napětí US 3AC (V) | 690 | 500 | 480 | 440 | 400 | 230 | 110 | 100 |
| Vlastní spotřeba při 50 Hz 1,3xUS (VA) | 19 | 15 | 12 | 14 | 9 | 16 | 15 | 10 |
| Vlastní spotřeba při 60 Hz 1,3xUS (VA) | 11 | 9 | 9 | 8 | 6 | 9 | 9 | 7 |
| Měřicí obvod | |
| Jmenovité síťové napětí Un | 3AC 690/500/480/440/400/230/110/100 V |
|---|---|
| Nastavitelný rozsah | 0,7...1,3 x Un |
| Frekvenční rozsah fn | 45...66 Hz |
| Max. přípustné měřicí napětí | 1,3 x Un |
| Odolnost proti krátkodobému přetížení | 1,5 x Un < 1 s |
| Nastavitelná hodnota reakce Un | >U, <U |
| Hodnoty reakce | |
| Podpětí | 0,7...0,95 x Un |
|---|---|
| Přepětí >U (alarm) | 1,05...1,3 x Un |
| Relativní nejistota na mezi nastavení | 45...66 Hz: ± 3 % 47,5...63 Hz: ± 2 % |
| Hystereze | < 3 % |
| Přesnost opakování | ± 1 % |
| LED ON (zapnuto) | LED (zelená) |
| Alarm pro < U (podpětí) | LED (žlutá) |
| Alarm pro > U (přepětí) | LED (žlutá) |
| Specifické časy | |
| Zpoždění při spuštění t | 500 ms ± 20 % |
|---|---|
| Zpoždění reakce ton | 0...5 s ± 10 % |
| Zpoždění uvolnění toff | 100 ms ± 20 % |
| Doba reakce tae při přepětí |
60 ms* ± 20 % |
| Doba reakce tae při podpětí |
100 ms** ± 20 % |
| Doba vybavení tan | tan = tae + ton |
| Dlouhodobý vliv | -10 % |
| Doba překmitu tov | < 60 ms |
| Připojení k externímu záložnímu zdroji | |
| Umin | DC 24 V |
|---|---|
| Umax | DC 68 V |
| Utyp at 1,0 x Un | 42...47 V ± 15 % |
| Zkouška spojení nakrátko (Z+, Z-) | po krátkou dobu ano |
| Spínací prvky | |
| Počet spínacích prvků | 2 x 2 přepínací kontakty |
|---|---|
| Pracovní režim | N/C režim (podpětí) N/O režim (přepětí) |
| Elektrická odolnost, počet cyklů | 10 000 |
| Parametry kontaktů podle IEC 60947 5-1 Jmenovité pracovní napětí AC Kategorie užití |
230 V / 230 V AC-13 / AC-14 |
| Jmenovitý pracovní proud AC | 5 A / 3 A |
| Jmenovité pracovní napětí DC | 220/110/24 V |
| Kategorie užití | DC12 |
| Jmenovitý pracovní proud DC | 1/0,2/0,1 A |
| Minimální zátěž kontaktu | 1 mA při AC/DC > 10 V |
| Mechanické vlastnosti/klimatické podmínky/EMC | ||
| EMC odolnost | dle IEC 60255-26 | |
|---|---|---|
| EMC emise | dle IEC 60255-25 | |
| Provozní teplota | -20...+70 °C | |
| Klimatická třída podle DIN IEC 60721-3-3 | ||
| Statické použití | 3K5 | |
| Přeprava | 2K3 | |
| Dlouhodobé skladování | 1K4 | |
| Klasifikace mechanické odolnosti podle IEC 60721 | ||
| Statické použití | 3M4 | |
| Přeprava | 2M2 | |
| Dlouhodobé skladování | 1M3 | |
| Požadavky podle IEC 60255 | Třída 2 | |
| Připojení | |
| Připojení | šroubové svorky |
|---|---|
| Vlastnosti připojení | |
| jednoduchý vodič/splétané lanko | 0,2...2,5 mm2 |
| splétané lanko s dutinkami | 0,25...2,5 mm2 |
| splétané lanko s dutinkami bez/s izolací | 0,25...2,5 mm2 |
| Velikost vodičů (AWG) | 24...13 |
| Utahovací moment šroubů svorek | 0,5...0,6 Nm |
| Proud přes L1L1, L2L2, L3L3 | každý max. 3 A |
| Všeobecná data | |
| Pracovní režim | trvalý provoz |
|---|---|
| Montáž | v jakékoliv pozici |
| Stupeň ochrany, vestavěné prvky (DIN EN 60529) | IP30 |
| Stupeň ochrany, svorky (DIN EN 60529) | IP 20 |
| Materiál pouzdra | polykarbonát |
| Třída hořlavosti | UL94 V-0 |
| Montáž na DIN lištu podle | IEC 60715 |
| Uchycení pomocí šroubů | 4 x M4 |
| Hmotnost | 825 g |
doba reakce tae pro přepětí
Roste od 100 % do 130 %, práh přepnutí 105 %
** doba reakce tae pro podpětí
Klesá od 100 % do 0 %, práh přepnutí 95 %

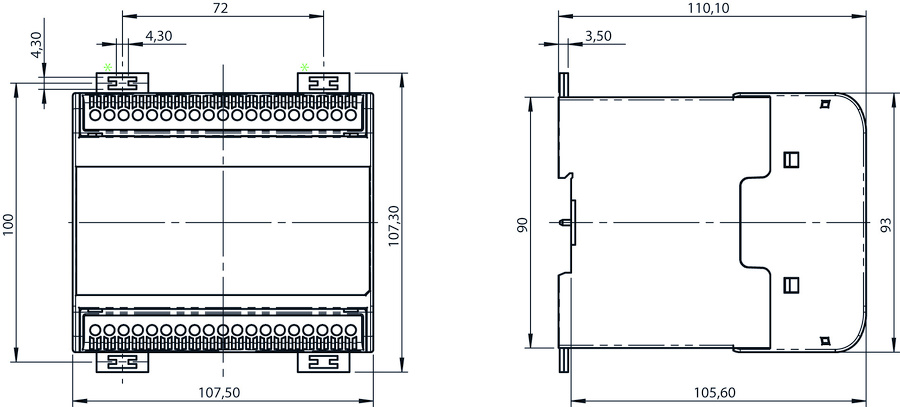

Rozměry pouzdra VMD258

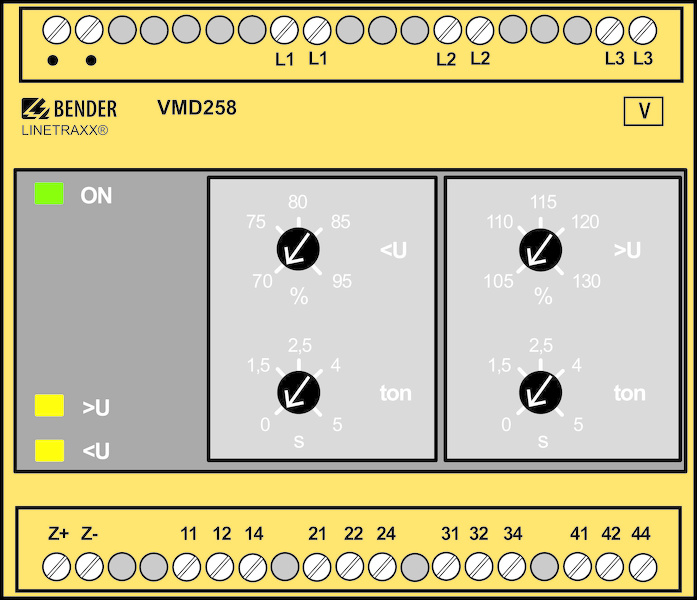

Ovládací prvky VMD258
