VMD460-NA - Napěťový monitor

Síťová ochrana pro 1NAC a 3(N)AC sítě.

Síťová ochrana pro 1NAC a 3(N)AC sítě v souladu s požadavky PPDS pro zdroje s výkonem pod nebo také nad 100 kW, s možností nastavení 2 stupňů ochrany, měřením vektorového skoku (ROCOF) a zpětným připojením zdroje se zpožděním až 60 minut.
Cena 12 600 Kč
15 246 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (1)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Varianty k produktu VMD460-NA - Napěťový monitor (1)

VMD460-NA-D-2 Třífázový monitor napětí 3(N)AC
Třífázový monitor napětí 3(N)AC
VMD460-NA-D-2
Un (L-N) 0...300V, 45...65Hz
Us AC/DC 100...240V, 50...60Hz
OBJ: B93010045
Záruka: 60 m.
Skladem v GHV
skladem 9 ks
12 600 Kč/ks
15 246 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k VMD460-NA - Napěťový monitor

XM460 - montážní rám
Montážní rám
XM460
OBJ: B990995
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
XM460 - příchytka do panelu
Upevňovací sada
X460
OBJ: B990993
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Příslušenství - Příchytka pro šroubovou montáž
Příchytka pro montáž (XM420/421/460/490)
Montážní příchytka pro XM420
OBJ: B98060008
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - VMD460-NA-D-2
OBJ: S93010045
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

  • Spojovací bod mezi energetickým systémem (fotovoltaická, vodní, větrná nebo jiná elektrárna) provozovaným paralelně s distribuční sítí
  • Zařízení splňuje připojovací pravidla pro provozování distribuční soustavy (PPDS)
  • Splňuje pravidla pro paralelní provoz výroben a akumulačních zařízení se sítí provozovatele distribuční soustavy
  • Nepřetržité monitorování fázového a sdruženého napětí
  • Monitorování podpětí, přepětí, podfrekvence a nadfrekvence v 1NAC a 3(N)AC sítích
  • Možnost nastavená 2 stupňů ochrany (<<U, <U, >>U, >U, <f, >f)
  • Měření skutečné efektivní hodnoty TRMS (AC)
  • Monitorování rychlosti změny kmitočtu nebo-li vektorového skoku df/dt (ROCOF)
  • Monitorování asymetrie a sledu fází
  • Možnost dálkového řízení (připojení a odpojení zátěže)
  • Monitorování připojení výkonových prvků (nastavitelné N/O, N/C, off)
  • Spolehlivé odpojení je zajištěno i za stavu jedné poruchy
  • Paměť poruchy pro 300 událostí s časovým razítkem (datum, čas, kanál, kód hlášení a naměřená hodnota)
  • Tlačítko TEST pro odpojení zátěže s měřením doby vybavení
  • Tovární přednastavení dle národních požadavků:
    VDE-AR-N 4105, VDE-AR-N 4110, CEI 0-21, BDEW guideline, C10/11, DIN VDE 0126-1-1, G98/1-4,  G99/1-4, G83/2
  • Možnost nastavení jednotlivých hodnot podle specifických parametrů daných příslušnými PPDS
  • Nastavitelná hodnota zpoždění při spuštění a zpoždění uvolnění (až 60 minut)
  • Nastavitelná hodnota hystereze spínání
  • Digitální indikace naměřené hodnoty na LC displeji
  • Dvě oddělená ALARM relé, každé s jedním přepínacím kontaktem
  • Nastavitelný N/O nebo N/C režim
  • LED indikace POWER ON a ALARM (AL1 / AL2)
  • Podsvětlený grafický LC displej
  • Menu přístroje v anglickém, německém a italském jazyce
  • Možnost ochrany nastavení přístroje pomocí hesla
  • Možnost zaplombování krytu

Rozšířené informace

Účelem monitorovacího relé napětí a frekvence VMD460-NA je síťová ochrana pro sledování napájecího výkonu 1AC a 3(N)AC ze systémů výroby a dodávání energie do rozvodné sítě sítě, jako jsou kogenerační jednotky, větrné, vodní a fotovoltaické systémy, v souladu s požadavky PPDS.
Je určen pro zdroje s výkonem pod nebo nad 100 kW, s možností nastavení 2 stupňů ochrany, měřením vektorového skoku (ROCOF) a zpětným připojením zdroje se zpožděním až 60 minut.
V případě nepřípustných hodnot napětí a frekvence má VMD460-NA za úkol odpojení systému výroby elektrické energie od rozvodné sítě pomocí výkonového prvku ve stanoveném čase. V případě stanovených hodnot napětí a frekvence pro zapnutí, má VMD460-NA za úkol připojení systému výroby elektrické energie k rozvodné síti ve stanoveném čase. Přístroj může být instalován a připojen přímo na centrálním panelu a vyžaduje pomocné napájecí napětí.

Aplikace

Monitorování napájecího výkonu 1AC a 3(N)AC ze systémů výroby a dodávání energie do rozvodné sítě sítě v souladu s požadavky PPDS:

  • Kogenerační jednotky
  • Větrné, vodní a fotovoltaické systémy

Funkce

Připojení systému výroby energie k veřejné síti je povoleno pouze, jsou-li splněny podmínky připojení dle předpisů platných pro jednotlivé země. Síťové napětí a frekvence musí být v rámci definovaných tolerančních rozpětí.
Zařízení využívají několik samostatně nastavitelných měřicích kanálů pro:

  • Ochranu před poklesem napětí U<, U<<
  • Ochranu před zvýšeným napětím U>>, U10>/U> (v závislosti na standardu)
  • Ochrana před poklesem frekvence f<, f<<
  • Ochrana před zvýšenou frekvencí f>, f>>

Tyto parametry splňují požadavky na statické a dynamické monitorování sítě.
V případě překročení mezní hodnoty nebo na základě externího vypínacího signálu se relé K1 (v případě potřeby K2) přepne a výstražné LED se rozsvítí. Opětovné připojení do sítě se provede pokud jsou splněny podmínky národních připojení do sítě. Stisknutí testovacího tlačítka zajistí, že jsou relé zkontrolována a provede se požadovaný test (test spuštění) na relé K1 a K2.

Požadavky na nastavení síťové ochrany podle velikosti zdroje

Následující hodnoty lze nastavit buď každou jednotlivě zvlášť, nebo vobou vhodné normy s továrně předurčenou sadou hodnot. Tyto lze poté opět měnit jednotlivě.

Pro zdroje > 100 kW

Funkce Označení  Hodnota Zpoždění reakce toff Zpoždění uvolnění t(on) NORMAL
Přepětí 1. stupně U > 110 % x Un 500 ms 20 minut (max. 60 minut)
Přepětí 2. stupně U >> 120 % x Un 100 ms
Podpětí 1. stupně U < 90 % x Un 500 ms
Podpětí 2. stupně U << 70 % x Un 100 ms
Nadfrekvence f > 51,5 Hzn 100 ms
Podfrekvence f < 47,5 Hzn 100 ms

Pro zdroje < 100 kW

Funkce Označení Hodnota  Zpoždění reakce  Zpoždění uvolnění
Přepětí U > 110 % x Un 1000 ms 20 minut (max. 60 minut)
Podpětí U < 85 % x Un 100 ms
Nadfrekvence f > 51,5 Hzn 100 ms
Podfrekvence f < 47,5 Hzn 100 ms

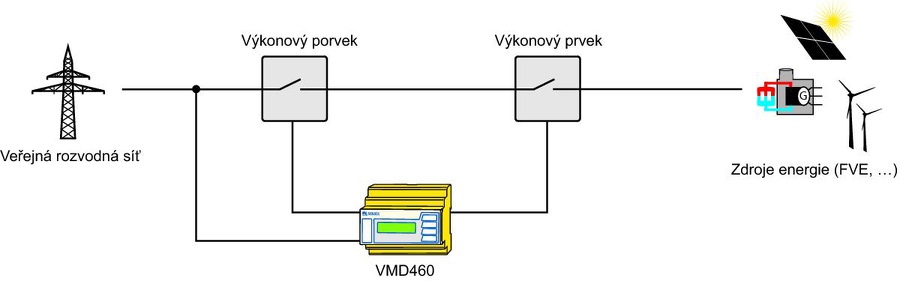

Příklad aplikace VMD460

Příklad aplikace VMD460

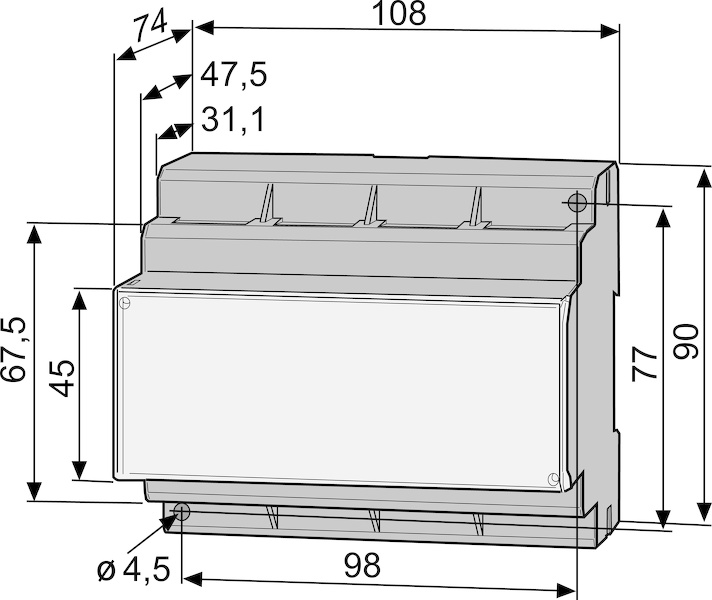

Rozměry pouzdra XM460

Rozměry pouzdra XM460



Technické údaje

Izolace dle IEC 60664-1 / IEC 60664-3
Jmenovité napětí izolace 400 V
Jmenovité pulsní zkušební napětí 6 kV
Stupeň znečištění 2
Ochranné oddělení (zvýšená izolace) mezi (A1, A2) - (N, L1, L2, L3) - (11, 12, 14, 21, 22, 24)
(D1, D2, D3, D4, DG1/2, DG3/4, RTG, RT1) - (A1, A2, L1, L2, L3, N)
Test dielektrika podle IEC61010-1
(N, L1, L2, L3) - (A1, A2) , (11, 12, 14, 21, 22, 24) 3,32 kV
Parametry napájení
Napájecí napětí US AC/DC 75...300 V
DC/40...70 Hz
Vlastní spotřeba 9 VA / 3,5 W
Měřicí obvod
Typ monitorované sítě 1AC: 230 V, 50 Hz
3NAC: 400 / 230 V, 50 Hz
Měřicí rozsah (TRMS) AC 0...300 V (L-N)
AC 0...520 V (L-L)
Nejistota měření, napětí U ≤ 280 V: ≤ ± 1 %
U > 280 V: ± 3 %
Rozlišení nastavení, napětí 1 %
Měřicí rozsah fn 45...65 Hz
Nejistota měření, kmitočet ≤ ± 0,1 %
Rozlišení nastavení, kmitočet 0,05 Hz
Záznam naměřených hodnot, podmínky pro připojení
L-N, L-L 0...1,3 Un
< f 45...60 Hz
> f 50...65 Hz
Záznam naměřených hodnot, podmínky pro odpojení
L-N, L-L 0...1,5 Un
< f 45...60 Hz
> f 50...65 Hz
df/dt (ROCOF) 0,05...9,9 Hz/s
Specifické časy
Zpoždění reakce ton a uvolnění toff / tSHORT INT. / t(on)SHORT INT. / t(on)NORMAL 40 ms...60 min.
Rozlišení nastavení ton
< 50 ms / 50 ms...200 ms / 200 ms...5 s /5 s...10 s / 10 s...60 s / 60 s...300 s / 300 s...60 min
5ms / 10 ms / 50 ms / 100 ms / 1 s / 10 s / 1 min
Doba reakce kontaktu tae pro napětí
≤ polovina periody napájecího napětí
Doba reakce kontaktu tae pro frekvenci ≤ 40 ms
Doba zotavení tb 300 ms
Digitální vstupy
Bezpotenciálové kontakty nebo napěťové vstupy uzavřen = nízká úroveň; 0...4 V; Iin < -5 mA
otevřen = vysoká úroveň; > 6...≤ 30 V
D1 Zpětná vazba výkonového prvku, kontakt K1
D2 Zpětná vazba výkonového prvku, kontakt K2
D3 Lokální řízení (režim)
D4 Externí signál (režim)
RT1 Dálkové vybavení
DG1/2, DG3/4, RTG GND
Displej, paměť
Displej LC displej, multifunkční, podsvětlený
Paměť poruchových stavů 300 poruchových hlášení
Ochrana heslem on / off / 0...999 (off*)
Spínací obvody
Spínací prvky dvě relé se dvěma spínacími kontakty
Pracovní režim N/C nebo N/O (N/C)*
Doba elektrické životnosti, počet cyklů 10 000
Spínací parametry podle IEC 60947-5-1
Kategorie užití AC13 AC14 DC-12 DC-12 DC-12
Jmenovité spínací napětí 230V   230V  24V   110V   220V
Jmenovitý spínací proud   5A       3A     1A     0,2A   0,1A
Minimální zátěž kontaktu 1 mA při AC/DC ≥ 10 V
Mechanické vlastnosti, klimatické podmínky, EMC
EMC DIN EN 60255-26 / CEI 0-21
Pracovní teplota okolí -25...+55 °C
Klimatické podmínky dle IEC 60721 (vše s výjimkou kondenzace a námrazy):
- Statické použití IEC 60721-3-3 3K5
- Přeprava IEC 60721-3-2 2K3
- Dlouhodobé skladování IEC 60721-3-1 1K4
Klasifikace mechanické odolnosti podle IEC 60721
- Statické použití IEC 60721-3-3 3M4
- Přeprava IEC 60721-3-2 2M2
- Dlouhodobé skladování IEC 60721-3-1 1M3
Připojení
Typ připojení šroubové svorky B9
Vlastnosti připojení
- jednoduchý vodič 0,2...4 mm2 (AWG 24...12)
- splétané lanko 0,2...2,5 mm2 (AWG 24...14)
Délka odizolování vodiče 8...9 mm
Utahovací moment 0,5...0,6 Nm
Všeobecná data
Pracovní režim trvalý provoz
Montáž v jakékoli pozici
Stupeň krytí podle IEC 60529
- vnitřní komponenty IP 30
- svorky IP 20
Materiál pouzdra polykarbonát
Třída hořlavosti UL94 V-0
Rychlá montáž na DIN lištu podle IEC 60715
Uchycení pomocí šroubů 2 x M4
Pouzdro XM460
Hmotnost ≤ 360 g

()* = tovární nastavení

Soubory ke stažení

Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - XM460
(ZIP, 3.6 MB)
Zobrazit ikonaDownload ikona
