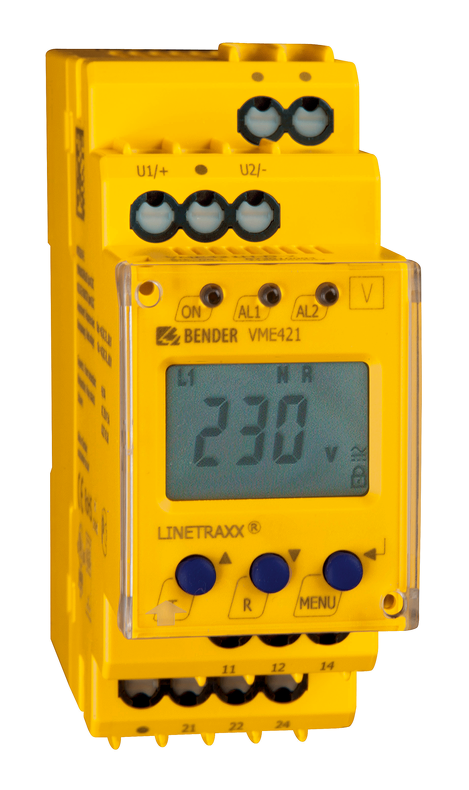

VME420 - Napěťový monitor
Monitor podpětí a přepětí v jednofázových střídavých i stejnosměrných sítích od 0 do 300 V
Dotaz na produktPorovnat
Varianty k produktu VME420 - Napěťový monitor (8)
Us AC 16...72V/15...460Hz, DC 9,6...94V
Us DC/AC 70...300V, 15...460Hz
Us AC 16...72V/15...460Hz, DC 9,6...94V
verze B7... s pružinovými svorkami
Us DC/AC 70...300V, 15...460Hz
verze B7... s pružinovými svorkami
Us DC/AC 70...300V, 15...460Hz
Provedení "W" se zvýšenou teplotní a mechanickou odolností
Us DC/AC 70...300V, 15...460Hz
Analogový výstup DC 0...400mikroA / DC 0...10V / 0/4...20mA
Us AC 16...72V/15...460Hz, DC 9,6...94V
Provedení "W" se zvýšenou teplotní a mechanickou odolností
Verze B7... s pružinovými svorkami
Us DC/AC 70...300V, 15...460Hz
Provedení "W" se zvýšenou teplotní a mechanickou odolností
Verze B7... s pružinovými svorkami
Volitelné příslušenství k VME420 - Napěťový monitor
Popis výrobku
- Možnost volby monitorování napětí: > U, < U nebo < U / > U
- Nastavitelné hodnoty: zpoždění při spuštění, zpoždění reakce a zpoždění uvolnění
- Nastavitelná hodnota hystereze spínání
- Měření skutečné efektivní hodnoty TRMS (AC + DC)
- Funkce nastavení parametrů, automatické přiřazení základních parametrů
- LED indikace POWER ON a ALARM (AL1 / AL2)
- Trvalé automonitorování funkce
- Interní tlačítko TEST / RESET
- Dvě oddělená ALARM relé, každé s jedním přepínacím kontaktem
- Nastavitelný režim N/O nebo N/C a paměť poruch
- Možnost ochrany nastavení přístroje pomocí hesla
- Možnost zaplombování krytu
- Digitální indikace měřené hodnoty na LC displeji
- Zobrazení kmitočtu monitorované sítě
- Pouzdro 2 modulární (šíře 36 mm)
- Připojení vodičů pomocí šroubových nebo pružinových svorek
Rozšířené informace
Multifunkční napěťový monitor VME420 podpětí, přepětí, popř. napětí mezi dvěma nastavenými mezními hodnotami (monitorování napěťového „okna“ v AC a DC sítích). Napětí je měřeno jako skutečná efektivní hodnota. Okamžitá hodnota napětí je zobrazována na LC displeji. Naměřená hodnota, která způsobí spuštění alarmu, je uložena do paměti. Díky možnosti nastavení doby vybavení je možné vyhodnocovat některé specifické charakteristiky sítě. Zařízení vyžaduje pomocné napájecí napětí.
Aplikace
- Monitorování napětí na jednofázových zařízeních a systémech
- Monitorování poruch zemnění pomocí napěťových transformátorů v systémech středního napětí
- Monitorování bateriových systémů
- Spínací systémy Vypnuto / Zapnuto vztažené ke specifické hodnotě
Funkce
Po připojení napájecího napětí je aktivováno zpoždění při spuštění t. Případné změny naměřené hodnoty v tomto časovém intervalu nemají vliv na spuštění ALARM relé. Zařízení je vybaveno dvěma samostatnými měřicími kanály (s možností nastavení přepětí a podpětí). Když naměřená hodnota překročí hodnotu reakce (ALARM 1) nebo klesne pod nastavenou hodnotu reakce (ALARM 2), je aktivováno zpoždění reakce ton1/2. Jakmile uplyne toto zpoždění, sepnou relé ALARM a výstražné LED diody ALARM se rozsvítí. Jakmile naměřená hodnota klesne pod odpínací úroveň relé (tj. hodnotu reakce + hysterezi), je aktivováno zpoždění uvolnění toff. Po jeho skončení přepnou ALARM relé zpět do výchozího stavu. V případě, že je aktivována paměť poruchových stavů, zůstane ALARM relé ve stavu ALARM, dokud není tento stav změněn tlačítkem RESET.
Funkce přednastavení
Pokud je monitorovací zařízení VME420 zapnuto poprvé, stanoví se napětí monitorované sítě (PrE run), potom jsou hodnoty reakce podpětí a přepětí definovány automaticky. Pokud je nastavená hodnota napětí definována mimo rozsah napětí sítě (PrE run), jsou hodnoty reakce nastaveny na minimální nebo maximální napětí. Na displeji se v takovém případě zobrazí symbol "AL not Set". Dokud není potvrzena volba tlačítkem, zařízení bude cyklicky vyhledávat jmenovité napětí sítě (PrE run). Pokud tlačítkem potvrdíme okamžitý stav, vyhledávání se ukončí a symbol "AL not Set" zmizí z displeje. V tomto případě je nastavena příslušná hodnota vybavení v menu.
Rozměry pouzdra XM420
Technické údaje
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité pulzní zkušební napětí | 2,5 kV |
| Ochranné oddělení (zesílená izolace) mezi | (A1, A2) - (U1/+, U2/-) - (11, 12, 14) - (21, 22, 24) |
| Test dielektrika podle IEC61010-1 | 2,21 kV |
| Parametry napájení | |
| Napájecí napětí US | viz. údaje pro objednávku |
|---|---|
| Vlastní spotřeba max. | ≤ 3,5 VA |
| Měřicí obvod | |
| Měřicí rozsah (TRMS) | AC/DC 0...300 V |
|---|---|
| Jmenovitý kmitočet fn | DC, 15...460 Hz |
| Hodnoty reakce | |
| Podpětí < U (ALARM 2) | AC/DC 6...300 V (od výrobce nastaveno 0,85 × Un) |
|---|---|
| Přepětí > U (ALARM 1) | AC/DC 6...300 V (od výrobce nastaveno 1,10 × Un) |
| Rozlišení nastavení U | 0,1 V (pro U = 6,0...49,9 V) 1,0 V (pro U = 50...300 V) |
| Přesnost U | ±1,5 % / ±2 digity (50/60 Hz) ±3,0 % / ±2 digity (15...460 Hz) |
| Hystereze U | 1...40 % (od výrobce nastaveno 5 %) |
| Podfrekvence < f | 10...500 Hz |
| Nadfrekvence > f | 10...500 Hz |
| Rozlišení nastavení f | 0,1 Hz (pro f = 10,0...99,9 Hz) 1,0 Hz (pro f = 100...500 Hz) |
| Hystereze f | 0,2...2 Hz (od výrobce nastaveno 0,2 Hz) |
| Přesnost f | ±0,2 % / ±1 digit |
| Specifické časy | |
| Zpoždění při spouštění t | 0...99 s (od výrobce nastaveno 0 s) |
|---|---|
| Zpoždění reakce ton1/2 | 0...99 s (od výrobce nastaveno 0 s) |
| Zpoždění uvolnění toff | 0...99 s (od výrobce nastaveno 0,5 s) |
| Rozlišení nastavení t, ton1/2, toff | 0,1 s (0...10 s) 1,0 s (10...99 s) 10 s (100...300 s) |
| Doba reakce tae pro napětí | DC...16,7 Hz: ≤ 130 ms, AC 15...460 Hz: ≤ 70 ms |
| Doba reakce tae pro frekvenci | AC 15...460 Hz: ≤ 310 ms |
| Doba vybavení tan | tan = tae + ton1/2 |
| Doba zotavení tb | ≤ 300 ms |
| Zobrazení, paměť | |
| Zobrazení | multifunkční LC displej, nepodsvětlený |
|---|---|
| Rozsah zobrazení U | AC/DC 0...300 V |
| Rozsah zobrazení f | 10...500 Hz |
| Paměť naměřených hodnot | 1 naměřená hodnota |
| Heslo | Off / 0...999 (od výrobce nastaveno Off) |
| Paměť poruchy, ALARM relé | On / Off / con (od výrobce nastaveno Off) |
| Spínací obvody | |
| Spínací prvky | dvě relé (K1,K2) s 1 přepínacím kontaktem |
|---|---|
| Pracovní režim | N/C nebo N/O |
| K2: | < U / > U / < f / > f / Chyba (od výrobce nastaveno < U, N/C režim) |
| K1: | < U / > U / < f / > f / Chyba (od výrobce nastaveno > U, N/O režim) |
| Minimální zátěž kontaktu | 1 mA při AC/DC ≥ 10 V |
| Všeobecná data | |||||
| Připojení vodičů | šroubové nebo pružinové svorky | ||||
|---|---|---|---|---|---|
| Pracovní teplota okolí | -25...55 °C | ||||
| Pracovní režim | trvalý provoz | ||||
| Montáž | v jakékoli pozici | ||||
| Stupeň krytí, vnitřní součásti (DIN EN 60529) | IP30 | ||||
| Stupeň ochrany, svorky (DIN EN 60529) | IP20 | ||||
| Materiál pouzdra | polykarbonát | ||||
| Třída hořlavosti | UL94 V-0 | ||||
| Rychlá montáž na DIN lištu | dle IEC 60715 | ||||
| Uchycení pomocí šroubů | 2 × M4 s montážní svorkou | ||||
| Hmotnost | ≤ 150 g | ||||
| Pouzdro | XM420 | ||||
