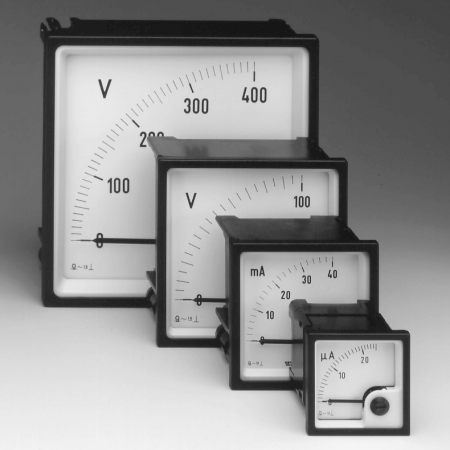

VQ 48/72/96/144 K
Analogové přístroje pro měření střídavého proudu nebo napětí - magnetoelektrické ústrojí s usměrňovačem, stupnice 90°, série K.
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Popis výrobku
Magnetoelektrické měřicí přístroje s usměrňovačem VQ 48/72/96/144 K v plastovém pouzdře se používají pro měření sinusových střídavých proudů nebo napětí.
Měří střední hodnotu usměrněného proudu. Stupnice je cejchovaná v efektivních hodnotách. Předpokladem správného měření je sinusový průběh měřené veličiny.
Přístroje je možno instalovat do panelů rozváděčů, ovládacích skříní strojů nebo mozaikových rastrových panelů. Čelní sklo, rámeček i stupnici lze v případě nutnosti snadno vyměnit.
Rozšířené informace
Měřicí ústrojí
Magnetoelektrické měřicí ústrojí s usměrňovačem, vnitřním magnetem a hrotovým uložením - systém s pružně uloženými ložiskovými kameny.
Elektrické vlastnosti
| Měřená veličina | střídavý proud nebo napětí | |
|---|---|---|
| Kmitočtový rozsah | napětí: 40 Hz - 50 Hz - 10 kHz proud: 50 Hz |
|
| Mez přetížitelnosti - trvale (podle DIN EN 60 051-1) |
1,2-násobek napětí/proudu | |
| Mez přetížitelnosti - po dobu 5 s | 2-násobek (voltmetry) 10-násobek (ampérmetry) |
|
| Kategorie měření | CAT III | |
| Pracovní napětí | viz. katalogový list | |
| Stupeň znečištění | 2 | |
| Stupeň krytí | IP 52 pouzdro IP 00 svorky bez ochrany IP 20 svorky s ochranou |
|
Měřicí rozsahy
| AC proud - úbytek napětí cca. | AC napětí - vnitřní odpor 1) | ||
|---|---|---|---|
| 10 mA | 1,7 V | 6 V | 900 Ω/V |
| 15 mA | 1,7 V | 10 V | 900 Ω/V |
| 25 mA | 1,7 V | 15 V | 900 Ω/V |
| 40 mA | 1,9 V | 25 V | 900 Ω/V |
| 60 mA | 1,9 V | 40 V | 900 Ω/V |
| 100 mA | 2,0 V | 60 V | 900 Ω/V |
| 100 V | 900 Ω/V | ||
| 150 V | 900 Ω/V | ||
| 250 V | 900 Ω/V | ||
| 400 V | 900 Ω/V | ||
| 500 V | 900 Ω/V | ||
| 600 V 2) | 900 Ω/V | ||
| 1) vnitřní odpor s tolerancí ± 20% | |||
| 2) kromě VQ 48/72 K | |||
Indikace
| Ukazovatel | rovný, zakončený nožem | |||
|---|---|---|---|---|
| Výchylka ukazovatele | 0 - 90° | |||
| Stupnice | lineární, s hrubým a jemným dělením | |||
| Délka stupnice | VQ 48 K 41 mm |
VQ 72 K 61 mm |
VQ 96K 97 mm |
VQ 144 K 146 mm |
Přesnost při jmenovitých podmínkách
| Třída přesnosti | 1,5 podle DIN EN 60 051-1 |
|---|---|
| Jmenovité podmínky | |
| Teplota okolí | 23°C |
| Provozní poloha | jmenovitá ± 1° |
| Vstupní veličina | jmenovitá hodnota měřicího rozsahu |
| Kmitočet | 45 - 65 Hz |
| Vstupní signál | sinusový, činitel harmonického zkreslení < 5% |
| Ostatní | podle DIN EN 60 051-1 |
| Ovlivňující veličiny | |
| Teplota okolí | 23 °C ± 2 K |
| Provozní poloha | Jmenovitá ± 5° |
| Intenzita cizích magnetických polí | 0,5 mT |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 3, podle VDE/VDI 3540 list 2 |
|---|---|
| Rozsah pracovních teplot | -10 - + 55 °C |
| Rozsah skladovacích teplot | -25 - + 65 °C |
| Relativní vlhkost vzduchu | ≤ 75 % roč. průměr, bez orosení |
| Rázová odolnost | 15 g, 11 ms |
| Vibrační odolnost | 2,5 g, 5 - 55 Hz |
Schémata připojení
| střídavé napětí | střídavý proud |
 |
 |
Rozměrový náčrtek
| Rozměry [mm] | VQ 48 K | VQ 72 K | VQ 96 K | VQ 144 K |
|---|---|---|---|---|
| a | 48 | 72 | 96 | 144 |
| b | 42,5 | 66 | 90 | 136 |
| c | 53 | 53 | 53 | 53 |
Technické údaje
| Konstrukční provedení pouzdra | čtvercové pouzdro pro zabudování do ovládacích panelů rozváděčů a strojů s možností řadového uspořádání |
|---|---|
| Materiál pouzdra | polykarbonát samozhášivý a nestékající podle UL 94 V - 0 |
| Čelní sklo | tabulové sklo |
| Barva čelního rámečku | černá (odstín RAL 9005) |
| Provozní poloha | svislá ± 5° |
| Způsob upevnění | výkyvné šroubové svorky nebo listové příchytky (kromě VQ 144 K) |
| Montáž | do řady vedle sebe (i bez mezer) |
| Tloušťka panelu | ≤ 40 mm |
| Připojovací svorky | ||||
| šestihrany s vnitřním závitem, šroubem M4 a třmenem E3 | ||||
| Rozměry [mm] | VQ 48 K | VQ 72 K | VQ 96 K | VQ 144 K |
| Čelní rámeček | 48 | 72 | 96 | 144 |
|---|---|---|---|---|
| Pouzdro | 42,5 | 66 | 90 | 136 |
| Konstrukční hloubka | 53 | 53 | 53 | 53 |
| Výřez v panelu | 45+0,6 | 68+0,7 | 92+0,8 | 138+1 |
| Hmotnost cca | 0,11 kg | 0,15 kg | 0,2 kg | 0,25 kg |
