Archivní

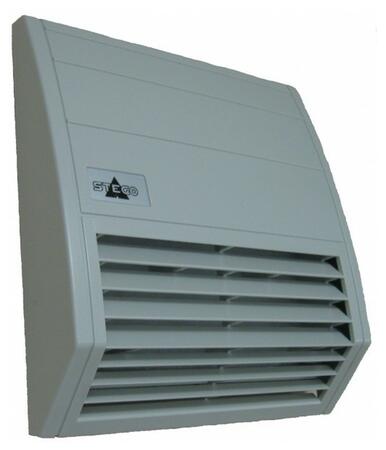

Výstupní mřížky s filtrem

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Ventilace pro rozváděčové skříně.

Pro efektivní výstup teplého vzduchu ze skříně. Chrání vnitřní prostředí skříní před pronikáním prachu a vody. Vyrobené z kvalitního odolného plastu.
Dostupnost: Prodej ukončen
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.

Popis výrobku

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Ventilace pro rozváděčové skříně.

  • Minimální zástavná hloubka
  • Funkční design
  • Rychlá a jednoduchá instalace
  • Odolný plast
  • Filtrační vložka G4
  • Stupeň krytí IP55




Rozšířené informace

Objednací a rozměrové údaje

Objednací
číslo
Výřez
do skříně
ŠířkaVýškaTloušťka
vnější
části mřížky
Zástavná
hloubka
HmotnostPro
ventilátory
11800.0-00

97 x 97 mm

129 mm

134 mm

35 mm

16 mm

0,3 kg

01800.0-00

11801.0-00

 125 x 125 mm

 157 mm

 170 mm

 40 mm

16 mm

 0,4 kg

01801.0-00

11802.0-00

 176 x 176 mm

 209 mm

 226 mm

 50 mm

16 mm

 0,6 kg

01802.0-00

01804.0-00

11803.0-00

 250 x 250 mm

 284 mm

 284 mm

 45 mm

22 mm

 1,0 kg

01803.0-00

01805.0-00

Provozní vlastnosti

  • Samolepící těsnění montážního rámu brání prachu a vodě pronikat do skříně.
  • Funkční tvar vstupního a výstupního filtru velmi účinně zabraňuje vnikání vody a prachu. Výhodou je omezení znečištění filtrační vložky špínou a prodloužení doby jejich výměn.
  • Tvar mřížky zajišťuje velmi nízkou provozní hlučnost.
  • Funkční a moderní konstrukce umožňuje časově úspornou montáž a údržbu.
  • Vysoce odolné plasty.



Montáž a údržba

Ventilátory STEGO lze snadno připojit a nainstalovat z vnějšku skříně.

  1. Vyřízněte otvor do stěny skříně. Šablona pro výřez otvoru je součástí dodávky. Hrany otvoru pečlivě očistěte od špíny, pilin a mastnoty.
  2. Odstraňte ochrannou fólii ze samolepícího těsnění na montážním rámu. Vložte montážní rám do otvoru a přitiskněte jej. Rám zůstane trvale uchycen na skříni.
  3. Ventilátor připojíte pomocí bezšroubových svorek k napájecímu napětí a zasuňte jej do rámu. Upevněte pomocí šroubů.
  4. Filtrační vložku vložte do krytu a kryt zamáčkněte do rámu, tím je instalace dokončena.

Čištění a výměna filtrační vložky je jednoduchá a rychlá. Sejměte kryt filtru, vyměňte filtrační vložku a zaklapněte zpět. Montáž a výměnu může jednoduše provést z vnějšku jedna osoba, bez potřeby nářadí.

Technické údaje

Materiál krytu světle šedý plast (RAL 7035) dle UL94 V-0, odolný vůči nárazům, počasí a UV záření
Upevnění rámu mřížky oboustrannou lepící páskou pro uchycení z vnější strany skříně případně šrouby, vyžadují-li to provozní podmínky. Montážní šablona pro výřez a vrtání otvorů je součástí dodávky
Filtrační vložka G4 dle DIN EN 779, stupeň filtrace 94 %
Materiál filtračních vložek syntetické vlákno progresivní konstrukce, tepelná odolnost do 100 °C; samozhášivost třída F1; odolnost proti vlhkosti do 100 % relativní vlhkost, lze opakovaně používat - možno prát nebo vysávat
Provozní/skladovací teplota -45 až +70 °C (-49 až +158 °F)
Stupeň krytí/třída ochrany IP55 / I (zemněním)
Schválení VDE/UL File No. E234324

Soubory ke stažení

Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
