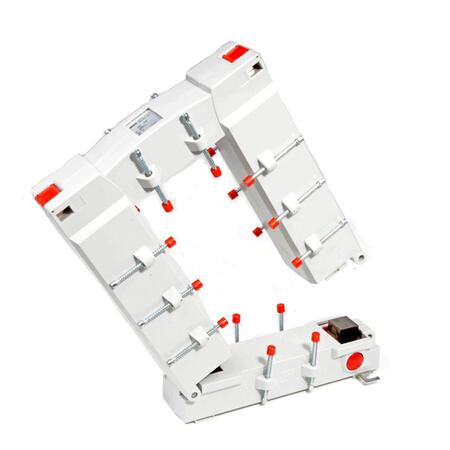

XKBU 816 - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz

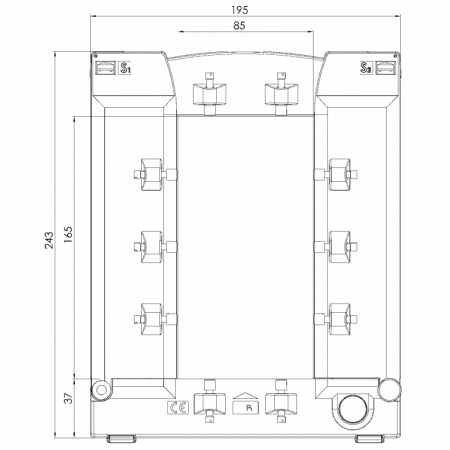

Primární vodič: 80x160 mm
Šířka: 195 mm
Výška: 243 mm
Hloubka: 79 mm
Varianty k produktu XKBU 816 - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz (12)
Převod transformátoru: 2000/5 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Převod transformátoru: 1000/5 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 0,5
Převod transformátoru: 1000/5 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Převod transformátoru: 1200/5 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 0,5
Převod transformátoru: 1200/5 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Převod transformátoru: 1500/5 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 0,5
Převod transformátoru: 1500/5 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Převod transformátoru: 1600/5 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 0,5
Převod transformátoru: 1600/5 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Převod transformátoru: 2000/5 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 0,5
Převod transformátoru: 2500/5 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 0,5
Popis výrobku
Násuvný měřicí transformátor se zvýšeným rozsahem frekvenčního pásma do 20 kHz, pro primární jmenovité proudy od 1 000 A do 2 500 A, sekundární proud 5 A, ve třídě přesnosti 0,5 nebo 1.
Nízkonapěťový transformátor pro dodatečnou montáž na kabel či pásovinu, kdy není nutné přerušení primárního vodiče. Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky nebo pomocí fixačních šroubů přímo na primární vodič.
Transformátory XKBU jsou konstruovány pro maximální provozní napětí do 0,72 kV v souladu s normami DIN EN 61869 1+2 a vyhovují zkoušce izolačním napětím průmyslového kmitočtu Uef= 3 kV, 50 Hz, 1 minuta.
Měřicí transformátory proudu XKBU mají sekundární výstup řešen přítlačnými svorkami.
Obecné vlastnosti
- Jmenovitý trvalý tepelný proud Icth: 1,0 x IN
- Jmenovitý krátkodobý tepelný proud Ith: 60 x IN, 1 sec.
- Nadproudové číslo FS: uvedeno na štítku transformátoru
- Max. provozní napětí Um: 0,72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Přesnost měření do 20 kHz: ΔΦ ≤ 1° @ 0,05-20 kHz
ε ≤ 2° @ 0,05-10 kHz
ε ≤ 3° @ 10-20 kHz
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
- Splňuje normy: ČSN EN 61896-1; ČSN EN 61896-2; IEC 61869-1 a IEC 61869-2
Technické údaje
Parametry
Primární vodič Ø (max) | 2x80 mm |
---|---|
Primární pas | 80x160 mm |
Šířka | 195 mm |
Parametry variant k XKBU 816 - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz
Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 0.5 | Třída přesnosti: 1 |
---|---|---|---|
Sekundární proud: 5 A | Sekundární proud: 5 A | ||
1 kA | 5 VA | 11-6307 | 11-6301 |
1,2 kA | 5 VA | 11-6308 | 11-6302 |
1,5 kA | 5 VA | 11-6309 | 11-6303 |
1,6 kA | 5 VA | 11-6310 | 11-6304 |
2 kA | 5 VA | 11-6311 | 11-6305 |
2,5 kA | 5 VA | 11-6312 | 11-6306 |
