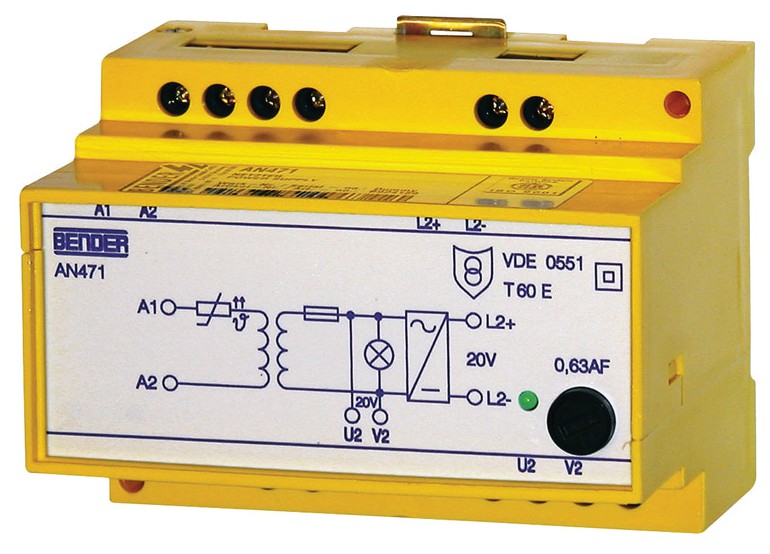

AN471 - Napájecí transformátor
Napájecí transformátor 20 V AC/DC
Transformátor AN471 je určen pro napájení přístrojů firmy BENDER napětím 20 V AC/DC. Pokud je třeba napájet více panelů, je možno 2 či více zdrojů připojit paralelně.
Kontakt:
Ing. Roman SmékalTel.: +420 724 767 763
Ing. Dušan Zošiak
Tel.: SK: +421 948 528 908, CZ: +420 725 018 162Dotaz na výrobek
Ke stažení:
Technická dataRozměry pouzdraDWG - AN471Popis a použití
Transformátor AN471 je určen pro napájení přístrojů firmy BENDER napětím 20 V AC/DC. Pomocí jednoho napájecího transformátoru lze napájet max. 4 ks panelů MK2430, MK2007, max. 3 ks panelů MK800 a nebo jejich kombinaci. Pokud je třeba napájet více panelů, je možno 2 či více zdrojů připojit paralelně.
Funkce
Pokud připojíte některý ze signalizačních panelů MK2430, MK2007 nebo MK800 k hlídači izolace isoMED427P, musí se panel napájet z přídavného zdroje napětí 20 V. Zdroj AN471 slouží k napájení až 4 ks panelů. Stejnosměrný výstup slouží hlavně pro napájení zesilovače sběrnice DI-1PSM. Primární napětí 230 V AC se přivádí na vývody A1/A2. Výstupní napětí 20 V AC je na vývodech U2/V2. Výstupní napětí 20 V DC je na vývodech L2+/L2-. Sekundární obvod je chráněn interním PTC. Pracovní LED (zelená) "ON/ZAPNUTO" svítí v případě, že je zařízení v provozu.
Provedení a konstrukce
Montáž je možná na DIN lištu v souladu s IEC 60715, do rozvaděčů v souladu s DIN 43 871 nebo montáž pomocí šroubů.
Technické údaje
| Izolace dle IEC 60664-1: | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité pulzní zkušební napětí | 4 kV |
| Parametry napájení | |
| Jmenovité napájecí napětí Us | viz údaje pro objednávku |
| Jmenovitý kmitočet napájecího napětí Us | viz údaje pro objednávku |
| Rozsah pracovního napětí | 0,85...1,1 US |
| Sekundární napětí | AC/DC 20 V |
| Jmenovitý kmitočet | 50...60 Hz |
| Max. zátěž sekundárního obvodu | ≤ 10 VA |
| Všeobecná data | |
| Typ připojení vodičů | šroubové svorky |
| Pracovní teplota okolí | -10...55 °C |
| Pracovní režim | trvalý provoz |
| Montáž | v jakékoli pozici |
| Stupeň krytí, vnitřní součásti (DIN EN 60529) | IP30 |
| Stupeň krytí, svorky (DIN EN 60529) | IP20 |
| Materiál pouzdra | polykarbonát |
| Samozhášitelnost | UL94V-0 |
| Rychlá montáž na DIN lištu | dle IEC 60715 |
| Hmotnost | ≤ 560 g |
| Pouzdro | X470 |
Rozměry pouzdra X470
Údaje pro objednávku
| Typ | Jm. napájecí napětí Us | Jm. výstupní napětí | Objednací číslo |
| AN471 | AC 230 V, 50...60 Hz | AC 20 V, 50...60 Hz / DC 20 V | B924189 |
|---|---|---|---|
| Další typy na dotaz | |||
