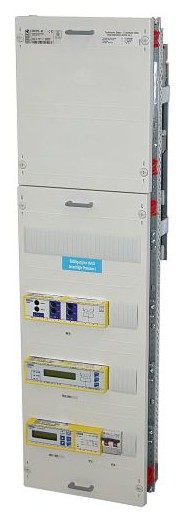

UMC107E - Přepínací a monitorovací modul jednofázového napájení

Kompletní systém pro přepínání a monitorování IT sítě

• Jmenovitý proud I_n dle kategorie užití AC-3 až 80 A
• Jmenovitý proud I_n (DIN-VDE 0100-710) 18...42 A pro rozvaděče Skupiny 2
• Nastavitelný přepínací čas t ≤ 0,5...20 s
• Monitorování IT sítě (izolační odpor, zatížení, teplota transformátoru a 9 dalších parametrů)
• Monitorování připojení
• Pružinové svorkovnice (bez-šroubové neboli přítlačné)
• Interní funkční zkouška
• Sběrnicový systém pro jednoduchou instalaci
• Nastavení parametrů v MENU LC displeje
• Napájecí zdroj pro 3 kusy panelů MK2430 nebo MK800

Kontakt:

Ing. Roman Smékal
Tel.: +420 724 767 763
Ing. Dušan Zošiak
Tel.: SK: +421 948 528 908, CZ: +420 725 018 162Dotaz na výrobek

Ke stažení:

Technická data

Popis a použití

Moduly UMC107E jsou určeny pro přepínání (t≤500 ms) mezi dvěma zdroji (MDO/DO respektive DO/VDO) a pro monitorování zdravotnických izolovaných soustav (zkráceně ZIS) pro napájení zdravotnických prostor. Zobrazení stavových a alarmových hlášení je zajištěno pomocí signalizačních a testovacích panelů připojených na dvoudrátové sběrnici BMS.

Zvýšená elektrická bezpečnost

Kontinuální monitorování ovládání přístrojů a automatických procesů (cívky řídicích kontaktů) a monitorování základních připojení jako jsou:

• Proudové transformátory
• Teplotní senzory
• Monitorování zkratu na výstupu přepínacího modulu a předdefinované přepínací funkce

Funkce

V bezporuchovém stavu je zapnutý základní přívod (přívod 1 neboli LINE 1). Pokud napětí klesne pod nastavenou hodnotu, přepne modul automaticky na záložní přívod. Přepínací čas lze nastavit individuálně. Pro zajištění připravenosti je neustále monitorován také přívod 2 (LINE 2) a také výstup přepínacího modulu (LINE 3). Po obnovení napětí na základním přívodu dojde automaticky k přepnutí na tento přívod. Protože přepínací moduly umožňují individuálně nastavit přepínací časy a dobu zpoždění, je možné koordinovat přepínání několika modulů tak, aby byla redukována spínací energie. Přepínací funkci je možné ověřit pomocí testovacího tlačítka na čelním panelu.

Popis monitorovací funkce IT sítě

Ve zdravotnických prostorech skupiny 2 musí být bezpečnost a pracovní připravenost garantována i v případě poruchy izolace nebo přechodném přetížení. Proto je použit pro napájení těchto prostor IT systém s monitorováním izolačního odporu, zatížení a teploty ochranného oddělovacího transformátoru.

Hlídač izolačního stavu s měřicí metodou AMP umožňuje monitorovat také obvody obsahující DC komponenty. Pokud izolační odpor klesne pod nastavenou mez nebo zatížení či teplota transformátoru překročí prahovou hodnotu, hlídač izolačního stavu vyhlásá alarm, zobrazí alarmové hlášení na LC displeji a informaci přenese po sběrnici BMS na příslušný signalizační panel. Současně přepne výstupní alarmový kontakt.

Trvalé monitorování připojovacích vodičů pro měření izolace zatížení a teploty zajišťuje vysoký stupeň funkčnosti celého systému. V případě poruchy je okamžitě zajištěna informovanost personálu.

Testovací tlačítko může být použito pro simulování poruchy a tím kontrole přepínacího modulu.

Normy

Přepínací moduly UMC107E splňují požadavky norem

• ČSN 33 2140
• STN 33 2140
• TNI 33 2140
• DIN VDE 0100-710 (VDE 0100 část 710):2002-11
• DIN EN 61557-8 (VDE 0413 část 8):2007-12
• IEC 60364-7-710:2002-11
• IEC 61557-8:2007-07

Technické údaje

Umístění prvků UMC107E-25...80

1. Pole svorkovnice X1,X2
2. Pole svorkovnice X3
3. Pojistky
4. Měřicí transformátor proudu T2 pro měření zatížení sekundární části oddělovacího transformátoru
5. Stykač K1 pro přívod 1 s blokovacím modulem K6
6. Stykač K2 pro přívod 2 s blokovacím modulem K7
7. Přístroj pro monitorování napětí SUD487
8. R1, R2 odpor 30kΩ, 2W, pro monitorování otevřeného obvodu
9. Řídicí a signalizační přístroj PRC487
10. Napájecí zdroj AN450 pro napájení až tří signalizačních panelů MK2430, MK800
11. Hlídač izolačního stavu 107TD47 s monitorováním zatížení a teploty

Rozměry

Údaje pro objednávku
