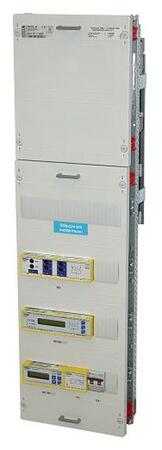

UMC107E - Přepínací a monitorovací modul jednofázového napájení

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

Kompletní systém pro přepínání a monitorování IT sítě

Zařízení pro kontrolu, přepínání a monitorování základního a doplňujícího bezpečnostního napájení ve zdravotnických prostorech skupiny 2.
Dostupnost: Prodej ukončen
Nahrazující produkty
ChatDotaz na produkt
PorovnáníPorovnat
Vladimír Frič
Vladimír Frič
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER MEDICS.

Nahrazeno produkty

ATICS-2-ISO - Přepínací a monitorovací modul 80A
Varianty: 6
ATICS-2-ISO
Automatický přepínací a monitorovací modul s vestavěným monitorováním zdravotnických izolovaných soustav a generátorem testovacího proudu pro lokalizaci poruchy izolace.
Porovnání
Skladem v GHVDetail produktu
ATICS-2-DIO - Přepínací a monitorovací modul
Varianty: 2
ATICS-2-DIO
Automatický přepínací a monitorovací modul pro jednofázové instalace s komunikačním rozhraním RS-485 a protokolem BMS pro přenos stavových a alarmových hlášení na kontrolní a signalizační panely.
ATICS-4-DIO - Přepínací a monitorovací modul
Varianty: 3
ATICS-4-DIO
Automatický přepínací a monitorovací modul pro třífázové instalace s komunikačním rozhraním RS-485 a protokolem BMS pro přenos stavových a alarmových hlášení na kontrolní a signalizační panely.

Popis výrobku

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

  • Jmenovitý proud In dle kategorie užití AC-3 až 80 A
  • Jmenovitý proud In (DIN-VDE 0100-710) 18...42 A pro rozvaděče Skupiny 2
  • Nastavitelný přepínací čas t ≤ 0,5...20 s
  • Monitorování IT sítě (izolační odpor, zatížení, teplota transformátoru a 9 dalších parametrů)
  • Monitorování připojení
  • Pružinové svorkovnice (bez-šroubové neboli přítlačné)
  • Interní funkční zkouška
  • Sběrnicový systém pro jednoduchou instalaci
  • Nastavení parametrů v MENU LC displeje
  • Napájecí zdroj pro 3 kusy panelů MK2430 nebo MK800

Rozšířené informace

Popis a použití

Moduly UMC107E jsou určeny pro přepínání (t≤500 ms) mezi dvěma zdroji (MDO/DO respektive DO/VDO) a pro monitorování zdravotnických izolovaných soustav (zkráceně ZIS) pro napájení zdravotnických prostor. Zobrazení stavových a alarmových hlášení je zajištěno pomocí signalizačních a testovacích panelů připojených na dvoudrátové sběrnici BMS.

Zvýšená elektrická bezpečnost

Kontinuální monitorování ovládání přístrojů a automatických procesů (cívky řídicích kontaktů) a monitorování základních připojení jako jsou:

  • Proudové transformátory
  • Teplotní senzory
  • Monitorování zkratu na výstupu přepínacího modulu a předdefinované přepínací funkce

Funkce

V bezporuchovém stavu je zapnutý základní přívod (přívod 1 neboli LINE 1). Pokud napětí klesne pod nastavenou hodnotu, přepne modul automaticky na záložní přívod. Přepínací čas lze nastavit individuálně. Pro zajištění připravenosti je neustále monitorován také přívod 2 (LINE 2) a také výstup přepínacího modulu (LINE 3). Po obnovení napětí na základním přívodu dojde automaticky k přepnutí na tento přívod. Protože přepínací moduly umožňují individuálně nastavit přepínací časy a dobu zpoždění, je možné koordinovat přepínání několika modulů tak, aby byla redukována spínací energie. Přepínací funkci je možné ověřit pomocí testovacího tlačítka na čelním panelu.

Popis monitorovací funkce IT sítě

Ve zdravotnických prostorech skupiny 2 musí být bezpečnost a pracovní připravenost garantována i v případě poruchy izolace nebo přechodném přetížení. Proto je použit pro napájení těchto prostor IT systém s monitorováním izolačního odporu, zatížení a teploty ochranného oddělovacího transformátoru.Hlídač izolačního stavu s měřicí metodou AMP umožňuje monitorovat také obvody obsahující DC komponenty. Pokud izolační odpor klesne pod nastavenou mez nebo zatížení či teplota transformátoru překročí prahovou hodnotu, hlídač izolačního stavu vyhlásá alarm, zobrazí alarmové hlášení na LC displeji a informaci přenese po sběrnici BMS na příslušný signalizační panel. Současně přepne výstupní alarmový kontakt.Trvalé monitorování připojovacích vodičů pro měření izolace zatížení a teploty zajišťuje vysoký stupeň funkčnosti celého systému. V případě poruchy je okamžitě zajištěna informovanost personálu.Testovací tlačítko může být použito pro simulování poruchy a tím kontrole přepínacího modulu.

Normy

Přepínací moduly UMC107E splňují požadavky norem

  • ČSN 33 2140
  • STN 33 2140
  • TNI 33 2140
  • DIN VDE 0100-710 (VDE 0100 část 710):2002-11
  • DIN EN 61557-8 (VDE 0413 část 8):2007-12
  • IEC 60364-7-710:2002-11
  • IEC 61557-8:2007-07

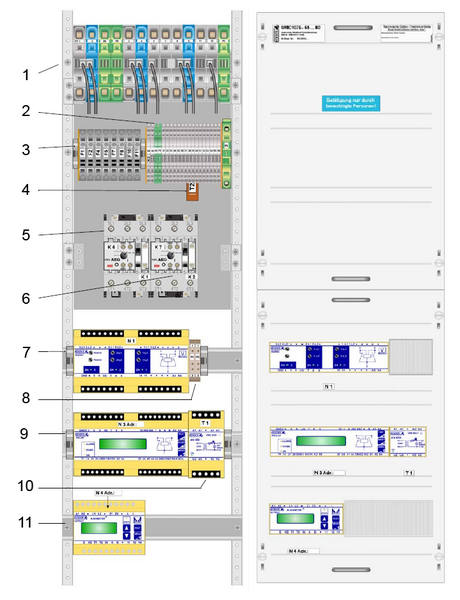

Umístění prvků UMC107E-25...80

Umistění prvků UMC107E-25...80
  1. Pole svorkovnice X1,X2
  2. Pole svorkovnice X3
  3. Pojistky
  4. Měřicí transformátor proudu T2 pro měření zatížení sekundární části oddělovacího transformátoru
  5. Stykač K1 pro přívod 1 s blokovacím modulem K6
  6. Stykač K2 pro přívod 2 s blokovacím modulem K7
  7. Přístroj pro monitorování napětí SUD487
  8. R1, R2 odpor 30kΩ, 2W, pro monitorování otevřeného obvodu
  9. Řídicí a signalizační přístroj PRC487
  10. Napájecí zdroj AN450 pro napájení až tří signalizačních panelů MK2430, MK800
  11. Hlídač izolačního stavu 107TD47 s monitorováním zatížení a teploty

Rozměry a hmotnost

Typ Rozměry
polí/řad
Rozměry
š/v/h [mm]
Doporučená hloubka
rozváděče [mm]
Váha [kg]
UMC107E-25 1/6 250/900/220 300 13
UMC107E-40 1/6 250/900/220 300 13
UMC107E-65 1/6 250/900/220 300 14
UMC107E-80 1/6 250/900/220 300 15

Technické údaje

Izolace dle IEC 60664-1
Jmenovité izolační napětí AC 250 V
Jmenovité pulzní zkušební napětí 4,0 kV
Přepínací prvky/výkonové obvody
Přepínací prvky stykače s mechanickou blokací
Jmenovité napětí sítě Ue AC 230 V
Rozsah pracovního napětí Ue 0,85...1,15 x Ue
Jmenovitý kmitočet 50...60 Hz
Jmenovitý proud viz tabulka níže
Pojistky viz tabulka níže
Kategorie užití AC-3
Nastavitelný přepínací čas ≤ 0,5...20 s
Parametry napájení
Jmenovité napětí sítě Us AC 230 V
Rozsah pracovního napětí Us 0,85...1,15 x Us
Jmenovitý kmitočet 50...60 Hz
Vlastní spotřeba viz tabulka níže
Řídicí a signalizační panel PRC487
Zobrazení podsvětlený LC displej, 2×16 znaků, 3,5 mm
Řídicí výstupy ≤ 5 V DC
Monitorování napětí
Nastavitelná prahová hodnota podpětí 0,7...0,9 x Ue
Prahová hodnota přepětí 1,15 x Ue
Vybavovací doba tan 50...250 ms
Nastavitelné zpoždění toff (krok 50 ms) 0...9950 ms
Nastavitelné zpoždění ton (krok 1 s) 0...249 s
Nastavitelná prodleva (krok 50 ms) 0...9950 ms
Hlídač izolačního stavu A-ISOMETR® 107TD47
Zobrazení podsvětlený LC displej, 2×16 znaků, 3,5 mm
Testovací tlačítko interní/externí
Monitorování izolačního odporu
Měřicí napětí Um ±12 V
Měřicí proud Im (při RF=0 Ω) ≤ 200 µA
Interní DC odpor Ri ≥ 62 kΩ
Interní impedance Zi při 50 Hz ≥ 60 kΩ
Přípustné externí stejnosměrné napětí Ufg ≤ DC 300 V
Svodová kapacita sítě Ce ≤ 20 µF
Monitorováni proudu
Hodnota reakce 5...50 A
Hystereze 4 %
Vliv teploty < 0,15 % / °C
Monitorováni teploty
Hodnota reakce 4 kΩ
Hodnota uvolněni 1,6 kΩ
PTC rezistory dle DIN 44081 max. 6 v sérii
Spínací obvody
Spínací prvky (PRC487) 1 x relé s 1 přepínacím kontaktem
Pracovní režim N/C
Spínací prvky (107TD47) 1 x relé s 1 přepínacím kontaktem
Pracovní režim N/C nebo N/O
Komunikační rozhraní
Rozhraní/protokol RS485/BMS
Přenosová rychlost 9,6 kbit/s
Délka kabelu ≤ 1200 m
Doporučený typ kabelu J-Y(ST)Y 2×2×0,8, stíněný, jedna strana připojena k PE
Zakončovací odpor 120 Ω (0,25 W)
Rozsah adres 2...90
Tovární nastavení adres PRC487: 4
107TD47: 3
Všeobecná data
Typ připojení pružinové svorky
Pracovní teplota okolí -10...55 °C
Pracovní režim trvalý provoz
Montáž vertikální
Stupeň krytí, vnitřní součásti
(DIN EN 60529)
IP 30
Stupeň krytí, svorky
(DIN EN 60529)
IP 20
Samozhášivost UL94V-0
Montáž, hmotnost, rozměry viz rozměry a hmotnost
Typ Použitý
spínací
prvek
Max. pracovní
proud (AC-3)
Max. přípustný
proud dle
DIN VDE 0100-710
Max.
přípustná
pojistka
Max.
spotřeba
UMC107E-25 S 25 A 18 A 50 A gL/gG 18 W
UMC107E-40 S 40 A 18 A 50 A gL/gG 18 W
UMC107E-65 S 65 A 29 A 80 A gL/gG 19 W
UMC107E-80 S 80 A 42 A 100 A gL/gG 19 W
S - stykač s mechanickou blokací
Další typy na dotaz

Soubory ke stažení

Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
