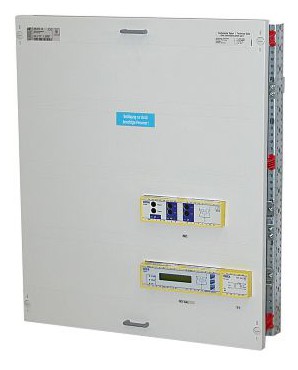

UMC710D4-E1 - Přepínací a monitorovací modul třífázového napájení

UMC 107D4 - Přepínací a monitorovací modul

Kompletní systém pro čtyřpólové přepínání dvou napájecích zdrojů

Verze E1 s monitorování IT sítě - izolační odpor, zatížení, teplota transformátoru a 9 dalších parametrů
Jmenovitý proud I_n dle kategorie užití AC-3 až 95 A
Verze s I_n 29...42 A (DIN-VDE 0100-710) pro použití v rozvaděčích pro Skupinu 2
Nastavitelný přepínací čas t ≤ 0,5...20 s
Monitorování připojení
Pružinové svorkovnice (bez-šroubové neboli přítlačné svorkovnice)
Interní funkční zkouška
Sběrnicový systém pro jednoduchou instalaci
Nastavení parametrů v menu LC displeje
Napájecí zdroj pro 3 kusy panelů Mk2430 nebo MK800
Bez-halogenové kabely

Kontakt:

Ing. Roman Smékal
Tel.: +420 724 767 763
Ing. Dušan Zošiak
Tel.: SK: +421 948 528 908, CZ: +420 725 018 162Dotaz na výrobek

Ke stažení:

Technická data DWG - UMC710D4-29...42 E1

Popis a použití

Moduly UMC710D4 jsou určeny pro přepínání mezi dvěma zdroji (MDO/DO respektive DO/VDO) řada těchto modulů je dostupná pro proudy 630 A. Pro vyšší produkty lze použít řídicí jednotku USC710D4 s externími výkonovými prvky. Zobrazení stavových a alrmových hlášení je zajištěno pomocí signalizačních a testovacích panelů připojených na dvoudrátové sběrnici BMS.

Verze E1 s vestavěným monitorováním IT sítě

Verze UMC710D4-E1 je současně vybavena monitorování ZIS pro napájení zdravotnických prostor z jednofázového oddělovacího transformátoru ES710.

Zvýšená elektrická bezpečnost

Kontinuální monitorování ovládání přístrojů a automatických procesů (cívky řídicích kontaktů) a monitorování základních připojení jako jsou:

Proudové transformátory
Teplotní senzory
Monitorování zkratu na výstupu přepínacího modulu a předdefinované přepínací funkce

Funkce

V bezporuchovém stavu je zapnutý základní přívod (přívod 1). Pokud napětí klesne v jedné nebo více fázích pod nastavenou hodnotu, přepne modul automaticky na záložní přívod. Přepínací čas lze nastavit individuálně. Pro zajištění připravenosti je neustále monitorován také přívod 2 a také výstup přepínacího modulu. Po obnovení napětí na základním přívodu dojde automaticky k přepnutí na tento přívod. Protože přepínací moduly umožňují individuálně nastavit přepínací časy a dobu zpoždění, je možné koordinovat přepínání několika modulů tak, aby byla redukována spínací energie. Přepínací funkci je možné ověřit pomocí testovacího tlačítka na čelním panelu.

Popis monitorovací funkce IT sítě

Ve zdravotnických prostorech skupiny 2 musí být bezpečnost a pracovní připravenost garantována i v případě poruchy izolace nebo přechodném přetížení. Proto je použit pro napájení těchto prostor IT systém s monitorováním izolačního odporu, zatížení a teploty ochranného oddělovacího transformátoru.

Hlídač izolačního stavu s měřicí metodou AMP umožňuje monitorovat také obvody obsahující DC komponenty. Pokud izolační odpor klesne pod nastavenou mez nebo zatížení či teplota transformátoru překročí prahovou hodnotu, hlídač izolačního stavu vyhlásá alarm, zobrazí alarmové hlášení na LC displeji a informaci přenese po sběrnici BMS na příslušný signalizační panel. Současně přepne výstupní alarmový kontakt.

Trvalé monitorování připojovacích vodičů pro měření izolace zatížení a teploty zajišťuje vysoký stupeň funkčnosti celého systému. V případě poruchy je okamžitě zajištěna informovanost personálu.

Testovací tlačítko může být použito pro simulování poruchy a tím kontrole přepínacího modulu.

Normy

ČSN 33 2140
TNI 33 2140
DIN VDE 0100-710
ČSN EN 61557-8
STN EN 61557-8
DIN EN 61557-8
IEC 60364-7-710
IEC 61557-8

Technické údaje

Izolace dle IEC 60664-1
Jmenovité izolační napětí	AC 400 V
Jmenovité pulzní zkušební napětí	2,5 kV
Přepínací prvky/výkonové obvody
Přepínací prvky	do 42 A stykače s mechanickou blokací (S)
Jmenovité napětí sítě U_e	3(N)AC 400/230 V
Rozsah pracovního napětí U_e	0,85...1,15 x U_e
Jmenovitý kmitočet	50...60 Hz
Jmenovitý proud	viz údaje pro objednávku
Pojistky	viz údaje pro objednávku
Kategorie užití	AC-3
Nastavitelný přepínací čas	≤ 5...20 s
Parametry napájení
Jmenovité napětí sítě U_s	AC 230 V
Rozsah pracovního napětí U_s	0,85...1,15 x U_s
Jmenovitý kmitočet	50...60 Hz
Vlastní spotřeba	viz údaje pro objednávku
Řídicí a signalizační panel PRC487
Zobrazení	podsvětlený LC displej, 2×16 znaků, 3,5 mm
Řídicí výstupy	≤ 5 V DC
Monitorování napětí
Nastavitelná prahová hodnota podpětí	0,7...0,9 x U_e
Prahová hodnota přepětí	1,15 x U_e
Vybavovací doba t_an	50...250 ms
Nastavitelné zpoždění t_off (krok 50 ms)	0...9950 ms
Nastavitelné zpoždění t_on (krok 1 s)	0...249 s
Nastavitelná prodleva (krok 50 ms)	0...9950 ms
Hlídač izolačního stavu A-ISOMETR^® 107TD47
Zobrazení	podsvětlený LC displej, 2×16 znaků, 3,5 mm
Testovací tlačítko	interní/externí
Monitorování izolačního odporu
Měřicí napětí U_m	±12 V
Měřicí proud I_m (při R_F=0 Ω)	≤ 200 µA
Interní DC odpor R_i	≥ 62 kΩ
Interní impedance Z_i při 50 Hz	≥ 60 kΩ
Přípustné externí stejnosměrné napětí U_fg	≤ DC 300 V
Svodová kapacita sítě C_e	≤ 20 µF
Monitorováni proudu
Hodnota reakce	5...50 A
Hystereze	4 %
Vliv teploty	< 0,15 % / °C
Monitorováni teploty
Hodnota reakce	4 kΩ
Hodnota uvolněni	1,6 kΩ
PTC rezistory dle DIN 44081	max. 6 v sérii
Spínací obvody
Spínací prvky (PRC487)	1 x relé s 1 přepínacím kontaktem
Pracovní režim	N/C
Spínací prvky (107TD47)	1 x relé s 1 přepínacím kontaktem
Pracovní režim	N/C nebo N/O
Komunikační rozhraní
Rozhraní/protokol	RS485/BMS
Přenosová rychlost	9,6 kbit/s
Délka kabelu	≤ 1200 m
Doporučený typ kabelu	J-Y(St)Y 2×2×0,8, stíněný, jedna strana připojena k PE
Zakončovací odpor	120 Ω (0,25 W)
Rozsah adres	2...90
Tovární nastavení adres	PRC487: 4 107TD47: 3
Všeobecná data
Typ připojení	pružinové svorky
Pracovní teplota okolí	-10...55 °C
Pracovní režim	trvalý provoz
Montáž	vertikální
Stupeň krytí, vnitřní součásti (DIN EN 60529)	IP 30
Stupeň krytí, svorky (DIN EN 60529)	IP 20
Samozhášivost	UL94V-0
Montáž, hmotnost, rozměry	viz údaje pro objednávku

Umístění prvků UMC710D4-29...42-E1

Pole svorkovnice X1
Pole svorkovnice X2
Měřicí transformátor proudu T3 pro monitorování neutrálního vodiče
Pojistky
Měřicí transformátor proudu T2 pro měření zatížení sekundární části oddělovacího transformátoru
Stykač K1 pro přívod 1 s blokovacím modulem K6
Stykač K2 pro přívod 2 s blokovacím modulem K7
Přístroj pro monitorování napětí SUD487
R1, R2 odpor 30kΩ, 2W, pro monitorování otevřeného obvodu
Hlídač izolačního stavu 107TD47 s monitorováním zatížení a teploty
Řídicí a signalizační přístroj PRC487
Napájecí zdroj AN450 pro napájení až tří signalizačních panelů MK2430, MK800

Rozměry

Typ	Rozměry řídící části polí/řad (š/v/h) [mm]	Rozměry napájecí části polí/řad (š/v/h) [mm]	Doporučená hloubka rozváděče [mm]	Váha [kg]
UMC710D4-29-E1	2/4* (500/600/220)	--	300	18
UMC710D4-42-E1	2/4* (500/600/220)	--	300	19

Údaje pro objednávku

Typ	Použitý spínací prvek	Max. pracovní proud (AC-3)	Max. přípustný proud dle DIN VDE 0100-710	Max. přípustná pojistka	Max. spotřeba	Objednací číslo
UMC710D4-29-E1	S	65 A	29 A	80 A gL/gG	44 W	B92057073
UMC710D4-42-E1	S	95 A	42 A	100 A gL/gG	44 W	B92057074
S - stykač s mechanickou blokací
Další typy na dotaz
