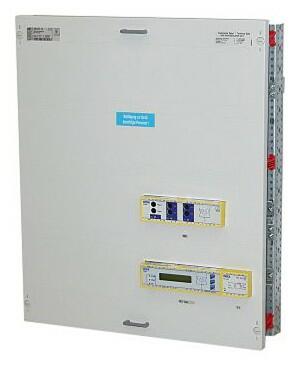

UMC710D4-E1 - Přepínací modul třífázového napájení
Kompletní systém pro čtyřpólové přepínání dvou napájecích zdrojů
Kompletní kontrolní a přepínací modul pro třífázové popř. jednofázové napájení zdravotnických prostor a monitorování izolačního stavu pro jednu izolavnou síť.
Dotaz na produktPorovnat
Nahrazeno produkty
Automatický přepínací a monitorovací modul s vestavěným monitorováním zdravotnických izolovaných soustav a generátorem testovacího proudu pro lokalizaci poruchy izolace.
Varianty k produktu UMC710D4-E1 - Přepínací modul třífázového napájení (2)
Popis výrobku
- Verze E1 s monitorování IT sítě - izolační odpor, zatížení, teplota transformátoru a 9 dalších parametrů
- Jmenovitý proud In dle kategorie užití AC-3 až 95 A
- Verze s In 29...42 A (DIN-VDE 0100-710) pro použití v rozvaděčích pro Skupinu 2
- Nastavitelný přepínací čas t ≤ 0,5...20 s
- Monitorování připojení
- Pružinové svorkovnice (bez-šroubové neboli přítlačné svorkovnice)
- Interní funkční zkouška
- Sběrnicový systém pro jednoduchou instalaci
- Nastavení parametrů v menu LC displeje
- Napájecí zdroj pro 3 kusy panelů Mk2430 nebo CP907
- Bez-halogenové kabely
Rozšířené informace
Popis a použití
Moduly UMC710D4 jsou určeny pro přepínání mezi dvěma zdroji (MDO/DO respektive DO/VDO) řada těchto modulů je dostupná pro proudy 630 A. Pro vyšší produkty lze použít řídicí jednotku USC710D4 s externími výkonovými prvky. Zobrazení stavových a alrmových hlášení je zajištěno pomocí signalizačních a testovacích panelů připojených na dvoudrátové sběrnici BMS.
Verze E1 s vestavěným monitorováním IT sítě
Verze UMC710D4-E1 je současně vybavena monitorování ZIS pro napájení zdravotnických prostor z jednofázového oddělovacího transformátoru ES710.
Zvýšená elektrická bezpečnost
Kontinuální monitorování ovládání přístrojů a automatických procesů (cívky řídicích kontaktů) a monitorování základních připojení jako jsou:
- Proudové transformátory
- Teplotní senzory
- Monitorování zkratu na výstupu přepínacího modulu a předdefinované přepínací funkce
Funkce
V bezporuchovém stavu je zapnutý základní přívod (přívod 1). Pokud napětí klesne v jedné nebo více fázích pod nastavenou hodnotu, přepne modul automaticky na záložní přívod. Přepínací čas lze nastavit individuálně. Pro zajištění připravenosti je neustále monitorován také přívod 2 a také výstup přepínacího modulu. Po obnovení napětí na základním přívodu dojde automaticky k přepnutí na tento přívod. Protože přepínací moduly umožňují individuálně nastavit přepínací časy a dobu zpoždění, je možné koordinovat přepínání několika modulů tak, aby byla redukována spínací energie. Přepínací funkci je možné ověřit pomocí testovacího tlačítka na čelním panelu.
Popis monitorovací funkce IT sítě
Ve zdravotnických prostorech skupiny 2 musí být bezpečnost a pracovní připravenost garantována i v případě poruchy izolace nebo přechodném přetížení. Proto je použit pro napájení těchto prostor IT systém s monitorováním izolačního odporu, zatížení a teploty ochranného oddělovacího transformátoru.Hlídač izolačního stavu s měřicí metodou AMP umožňuje monitorovat také obvody obsahující DC komponenty. Pokud izolační odpor klesne pod nastavenou mez nebo zatížení či teplota transformátoru překročí prahovou hodnotu, hlídač izolačního stavu vyhlásá alarm, zobrazí alarmové hlášení na LC displeji a informaci přenese po sběrnici BMS na příslušný signalizační panel. Současně přepne výstupní alarmový kontakt.Trvalé monitorování připojovacích vodičů pro měření izolace zatížení a teploty zajišťuje vysoký stupeň funkčnosti celého systému. V případě poruchy je okamžitě zajištěna informovanost personálu.Testovací tlačítko může být použito pro simulování poruchy a tím kontrole přepínacího modulu.
Normy
- ČSN 33 2140
- TNI 33 2140
- DIN VDE 0100-710
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8
- IEC 60364-7-710
- IEC 61557-8

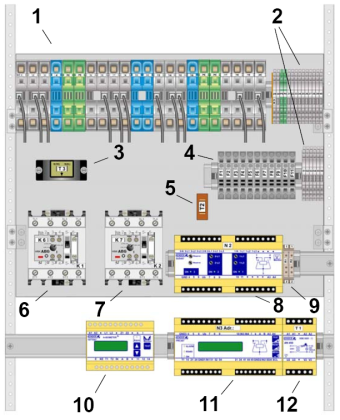

Umístění prvků UMC710D4-29...42-E1
 |
- Pole svorkovnice X1
- Pole svorkovnice X2
- Měřicí transformátor proudu T3 pro monitorování neutrálního vodiče
- Pojistky
- Měřicí transformátor proudu T2 pro měření zatížení sekundární části oddělovacího transformátoru
- Stykač K1 pro přívod 1 s blokovacím modulem K6
- Stykač K2 pro přívod 2 s blokovacím modulem K7
- Přístroj pro monitorování napětí SUD487
- R1, R2 odpor 30kΩ, 2W, pro monitorování otevřeného obvodu
- Hlídač izolačního stavu 107TD47 s monitorováním zatížení a teploty
- Řídicí a signalizační přístroj PRC487
- Napájecí zdroj AN450 pro napájení až tří signalizačních panelů MK2430, CP907
Rozměry a hmotnost
| Typ | Rozměry řídící části polí/řad (š/v/h) [mm] |
Rozměry napájecí části polí/řad (š/v/h) [mm] |
Doporučená hloubka rozváděče [mm] |
Váha [kg] |
| UMC710D4-29-E1 | 2/4* (500/600/220) | -- | 300 | 18 |
|---|---|---|---|---|
| UMC710D4-42-E1 | 2/4* (500/600/220) | -- | 300 | 19 |
Technické údaje
| Izolace dle IEC 60664-1 | |
| Jmenovité izolační napětí | AC 400 V |
|---|---|
| Jmenovité pulzní zkušební napětí | 2,5 kV |
| Přepínací prvky/výkonové obvody | |
| Přepínací prvky | do 42 A stykače s mechanickou blokací (S) |
|---|---|
| Jmenovité napětí sítě Ue | 3(N)AC 400/230 V |
| Rozsah pracovního napětí Ue | 0,85...1,15 x Ue |
| Jmenovitý kmitočet | 50...60 Hz |
| Jmenovitý proud | viz tabulka níže |
| Pojistky | viz tabulka níže |
| Kategorie užití | AC-3 |
| Nastavitelný přepínací čas | ≤ 5...20 s |
| Parametry napájení | |
| Jmenovité napětí sítě Us | AC 230 V |
|---|---|
| Rozsah pracovního napětí Us | 0,85...1,15 x Us |
| Jmenovitý kmitočet | 50...60 Hz |
| Vlastní spotřeba | viz tabulka níže |
| Řídicí a signalizační panel PRC487 | |
| Zobrazení | podsvětlený LC displej, 2×16 znaků, 3,5 mm |
|---|---|
| Řídicí výstupy | ≤ 5 V DC |
| Monitorování napětí | |
| Nastavitelná prahová hodnota podpětí | 0,7...0,9 x Ue |
|---|---|
| Prahová hodnota přepětí | 1,15 x Ue |
| Vybavovací doba tan | 50...250 ms |
| Nastavitelné zpoždění toff (krok 50 ms) | 0...9950 ms |
| Nastavitelné zpoždění ton (krok 1 s) | 0...249 s |
| Nastavitelná prodleva (krok 50 ms) | 0...9950 ms |
| Hlídač izolačního stavu A-ISOMETR® 107TD47 | |
| Zobrazení | podsvětlený LC displej, 2×16 znaků, 3,5 mm |
|---|---|
| Testovací tlačítko | interní/externí |
| Monitorování izolačního odporu | |
| Měřicí napětí Um | ±12 V |
|---|---|
| Měřicí proud Im (při RF=0 Ω) | ≤ 200 µA |
| Interní DC odpor Ri | ≥ 62 kΩ |
| Interní impedance Zi při 50 Hz | ≥ 60 kΩ |
| Přípustné externí stejnosměrné napětí Ufg | ≤ DC 300 V |
| Svodová kapacita sítě Ce | ≤ 20 µF |
| Monitorováni proudu | |||||
| Hodnota reakce | 5...50 A | ||||
|---|---|---|---|---|---|
| Hystereze | 4 % | ||||
| Vliv teploty | < 0,15 % / °C | ||||
| Monitorováni teploty | |
| Hodnota reakce | 4 kΩ |
|---|---|
| Hodnota uvolněni | 1,6 kΩ |
| PTC rezistory dle DIN 44081 | max. 6 v sérii |
| Spínací obvody | |
| Spínací prvky (PRC487) | 1 x relé s 1 přepínacím kontaktem |
|---|---|
| Pracovní režim | N/C |
| Spínací prvky (107TD47) | 1 x relé s 1 přepínacím kontaktem |
| Pracovní režim | N/C nebo N/O |
| Komunikační rozhraní | |
| Rozhraní/protokol | RS485/BMS |
|---|---|
| Přenosová rychlost | 9,6 kbit/s |
| Délka kabelu | ≤ 1200 m |
| Doporučený typ kabelu | J-Y(St)Y 2×2×0,8, stíněný, jedna strana připojena k PE |
| Zakončovací odpor | 120 Ω (0,25 W) |
| Rozsah adres | 2...90 |
| Tovární nastavení adres | PRC487: 4 107TD47: 3 |
| Všeobecná data | |
| Typ připojení | pružinové svorky |
|---|---|
| Pracovní teplota okolí | -10...55 °C |
| Pracovní režim | trvalý provoz |
| Montáž | vertikální |
| Stupeň krytí, vnitřní součásti (DIN EN 60529) |
IP 30 |
| Stupeň krytí, svorky (DIN EN 60529) |
IP 20 |
| Samozhášivost | UL94V-0 |
| Montáž, hmotnost, rozměry | viz rozměry a hmotnost |
| Typ | Použitý spínací prvek |
Max. pracovní proud (AC-3) |
Max. přípustný proud dle DIN VDE 0100-710 |
Max. přípustná pojistka |
Max. spotřeba |
| UMC710D4-29-E1 | S | 65 A | 29 A | 80 A gL/gG | 44 W |
|---|---|---|---|---|---|
| UMC710D4-42-E1 | S | 95 A | 42 A | 100 A gL/gG | 44 W |
| S - stykač s mechanickou blokací | |||||
| Další typy na dotaz | |||||
