Nová řada 10 a 15 kV testerů izolace
Datum: 03.05.2012
Nové měřiče izolace francouzské firmy Chauvin Arnoux s označením C.A 6555 a C.A 6550 pro měření izolačních odporů napětím 10 a 15 kV. Megaohmetry pro profesionály ...- Digitální tester izolačních odporů s podsvětleným displejem a bargrafem
- Měření izolačních odporů od 10 kΩ do 25 TΩ (C.A 6550) nebo 30 TΩ (C.A 6555)
- Zkušební napětí 500, 1 000, 2 500 V, 5 000 V, 10 000 V a 15 000 V (pouze C.A 6555)
- Programovatelné zkušební napětí 40 V...10 000 V (C.A 6550) nebo 40 V…15 000 V (C.A 6555)
- Přepočet izolačního odporu na referenční teplotu dle skutečné teploty
- Zobrazení skutečného zkušebního napětí na displeji do 16 kV
- Režimy měření:
- RAMPA: nastavitelná počáteční a konečná hodnota zkušebního napětí a doba trvání
- KROK: 10 kroků, pro každý krok nastavitelná hodnota zkušebního napětí a doba trvání
- TEST BEZ OMEZENÍ: propalovací test
- TEST s OMEZENÍM: omezení proudem, změnou proudu nebo délkou trvání testu (časovač)
- Automatická detekce externího napětí na svorkách před měřením odporu
- Měření střídavého a stejnosměrného napětí do 2 500 V AC, do 4 000 V DC
- Výpočet koeficientu dielektrické absorbce (DAR)
- Výpočet indexu polarizace (PI)
- Výpočet koeficientu vybíjení dielektrika (DD) pro vícevrstvé izolanty
- Časová závislost izolačního odporu R(t) + u(t), i(t), i(u)
(typické využití funkcí – měření přepěťových ochran, nelineárních odporů se zobrazením voltampérové charakteristiky, ...) - Funkce vyhlazení při externím rušení pomocí 3 filtrů (funkce SMOOTH)
- Měření kapacity objektu do 50 μF
- Měření svodových proudů 1 pA...10 mA
- Programovatelný akustický a optický ALARM
- Při zapnutí přístroje proběhne kontrola stavu baterií
- Automatické vybití obvodu po měření se zobrazením napětí
- Přístroj je v rázuvzdorném pouzdře
- Napájení z dobíjitelného zdroje NiMh
- Paměť pro 80 000 měření, opticky izolované komunikační rozhraní USB
- Možnost přenosu naměřených hodnot do PC
Související produkty

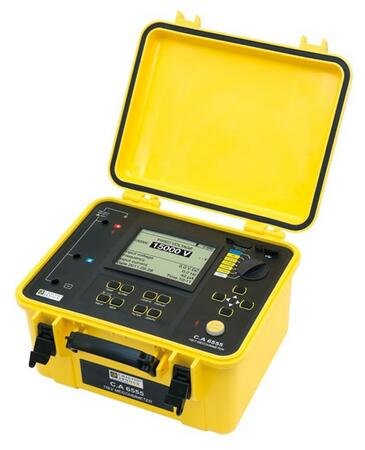

C.A 6555Měřič izolačních odporů
Měřič izolace do 30 TΩ
Test. napětí 500, 1000, 2500, 5000, 10 kV a 15 kV, Nastavitelné 40 - 15 000 V
Výpočet PI, DAR, DD
Přepočet na ref. teplotu, krokový test, pozvolný nárůst
Alarmy, vyhlazení, komunikace, paměť
Měření napětí, kapacity, unikající proudy

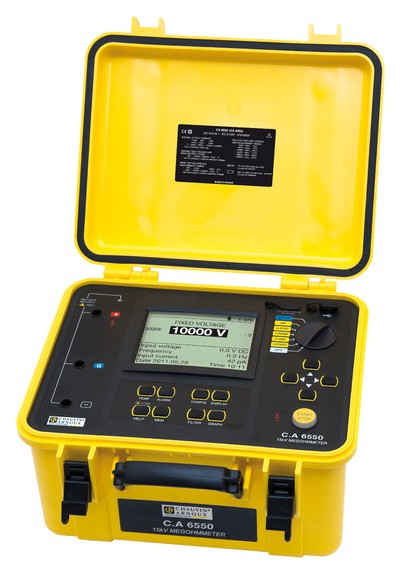

C.A 6550Měřič izolačních odporů
Měřič izolace do 25 TΩ
Test. napětí 500, 1000, 2500, 5000 a 10 kV, Nastavitelné 40 - 10 000 V
Výpočet PI, DAR, DD
Přepočet na ref. teplotu, krokový test, pozvolný nárůst
Alarmy, vyhlazení, komunikace, paměť
Měření napětí, kapacity, unikající proudy
Test. napětí 500, 1000, 2500, 5000 a 10 kV, Nastavitelné 40 - 10 000 V
Výpočet PI, DAR, DD
Přepočet na ref. teplotu, krokový test, pozvolný nárůst
Alarmy, vyhlazení, komunikace, paměť
Měření napětí, kapacity, unikající proudy
