C.A 6550 - Měřič izolačních odporů

Digitální tester izolačních odporů 15kV

Měřič izolace do 25 TΩ
Test. napětí 500, 1000, 2500, 5000 a 10 kV, Nastavitelné 40 - 10 000 V
Výpočet PI, DAR, DD
Přepočet na ref. teplotu, krokový test, pozvolný nárůst
Alarmy, vyhlazení, komunikace, paměť
Měření napětí, kapacity, unikající proudy
Cena 134 200 Kč
162 382 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (1)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Kančo
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatní.

Varianty k produktu C.A 6550 - Měřič izolačních odporů (1)

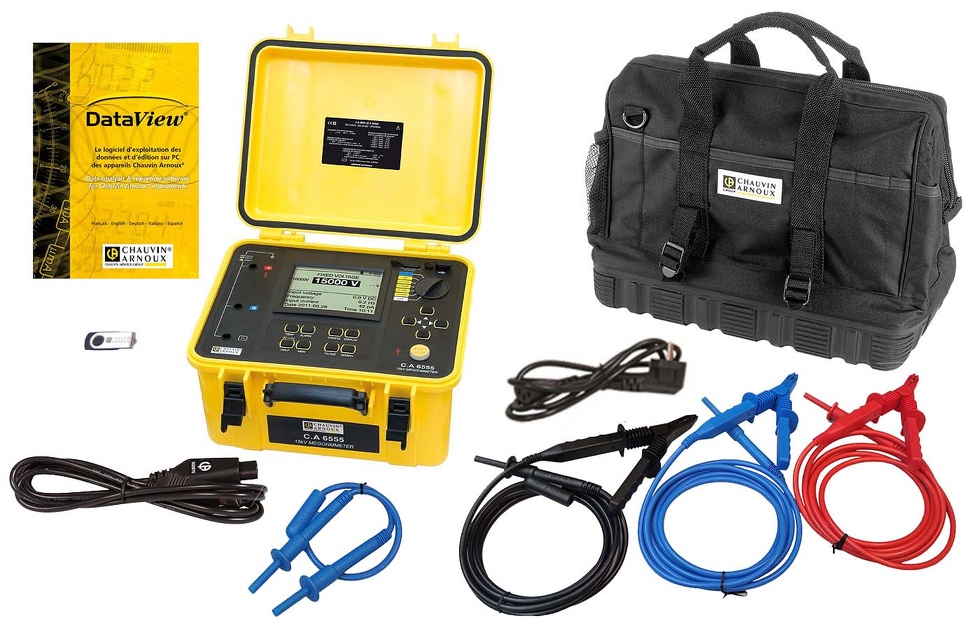

C.A 6550, C.A 6555 - Digitální měřič izolačního odporu s příslušenstvím 2021
Měřič izolačního odporu
C.A 6550
Měřič izolace C.A 6550, 3 ks měřicí vodiče 3 m, ochranný vodič 0,5 m, software DataView, USB kabel, přenosná brašna, napájecí vodič a návod k obsluze v českém jazyce
OBJ: P01.1397.15
EAN: 3663653008747
Záruka: 24 m.
Není skladem
Prověříme pro Vás
134 200 Kč/ks
162 382 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k C.A 6550 - Měřič izolačních odporů

Příslušenství P01.1020.95 - DataView Software
Software
Software DataView
Pro přístroje:
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všechny jednoduché záznamníky řady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
OBJ: P01.1020.95
EAN: 3760171418734
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
16 550 Kč/ks
20 025,50 Kč s DPH
Porovnání
+-
Košík

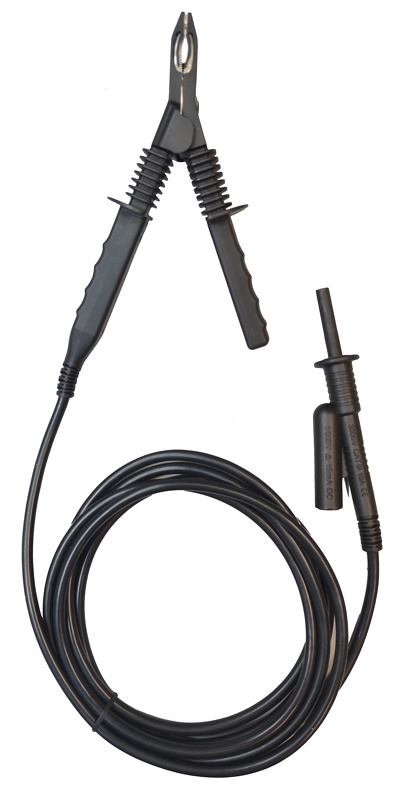

Příslušenství P01.2955.13, P01.2955.14, P01.2955.15 - VN kabel černá
Příslušenství pro C.A 655x
VN testovací kabel 8 m, 15 kV, černá
OBJ: P01.2955.24
EAN: 3663653008174
Záruka: 12 m.
Není skladem
Prověříme pro Vás
6 870 Kč/ks
8 312,70 Kč s DPH
Porovnání
+-
Košík

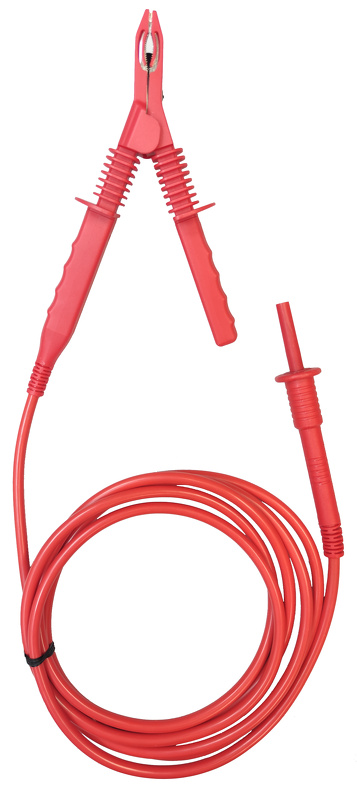

Příslušenství P01.2955.10, P01.2955.11, P01.2955.12 - VN kabel červená
Příslušenství pro C.A 655x
VN testovací kabel 8 m, 15 kV, červená
OBJ: P01.2955.18
EAN: 3663653008150
Záruka: 12 m.
Není skladem
Prověříme pro Vás
5 270 Kč/ks
6 376,70 Kč s DPH
Porovnání
+-
Košík

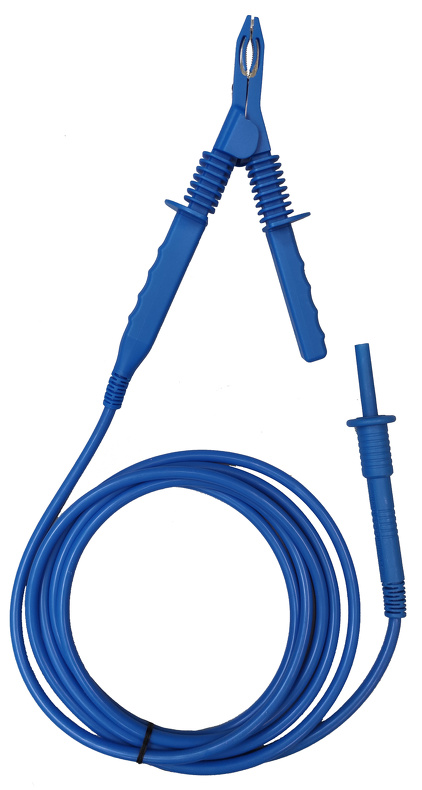

Příslušenství P01.2955.06, P01.2955.07, P01.2955.08 - VN kabel modrá
Příslušenství pro C.A 655x
VN testovací kabel 8 m, 15 kV, modrá
OBJ: P01.2955.21
EAN: 3663653008167
Záruka: 12 m.
Není skladem
Prověříme pro Vás
5 270 Kč/ks
6 376,70 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.2955.13, P01.2955.14, P01.2955.15 - VN kabel černá
Příslušenství pro C.A 655x
VN testovací kabel 15 m, 15 kV, černá
OBJ: P01.2955.25
EAN: 3663653008204
Záruka: 12 m.
Není skladem
Prověříme pro Vás
9 170 Kč/ks
11 095,70 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.2955.10, P01.2955.11, P01.2955.12 - VN kabel červená
Příslušenství pro C.A 655x
VN testovací kabel 15 m, 15 kV, červená
OBJ: P01.2955.19
EAN: 3663653008181
Záruka: 12 m.
Není skladem
Prověříme pro Vás
7 350 Kč/ks
8 893,50 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.2955.06, P01.2955.07, P01.2955.08 - VN kabel modrá
Příslušenství pro C.A 655x
VN testovací kabel 15 m, 15 kV, modrá
OBJ: P01.2955.22
EAN: 3663653008198
Záruka: 12 m.
Není skladem
Prověříme pro Vás
7 350 Kč/ks
8 893,50 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.2955.13, P01.2955.14, P01.2955.15 - VN kabel černá
Příslušenství pro C.A 655x
VN testovací kabel 3 m, 15 kV, černá
OBJ: P01.2955.23
EAN: 3663653008143
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 850 Kč/ks
4 658,50 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.2955.10, P01.2955.11, P01.2955.12 - VN kabel červená
Příslušenství pro C.A 655x
VN testovací kabel 3 m, 15 kV, červená
OBJ: P01.2955.17
EAN: 3663653008129
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 850 Kč/ks
4 658,50 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.2955.06, P01.2955.07, P01.2955.08 - VN kabel modrá
Příslušenství pro C.A 655x
VN testovací kabel 3 m, 15 kV, modrá
OBJ: P01.2955.20
EAN: 3663653008136
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 850 Kč/ks
4 658,50 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.2955.16 - VN kabel modrá
Příslušenství pro C.A 655x
VN Nástrčný vodič 0,5 m, 15 kV, modrá
OBJ: P01.2955.26
EAN: 3663653008211
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 570 Kč/ks
3 109,70 Kč s DPH
Porovnání
+-
Košík

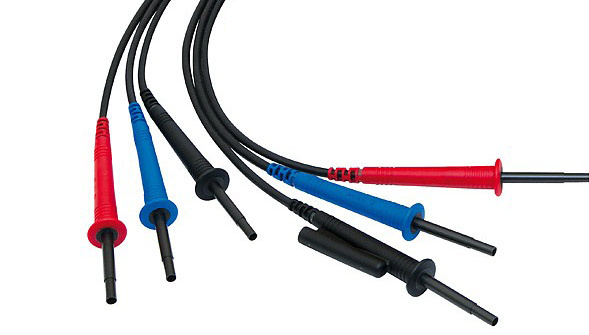

Příslušenství P01.2954.65 - VN kabel černá, červená, modrá
Příslušenství pro C.A 655x
VN testovací kabely 3m sada
OBJ: P01.2954.65
EAN: 3663653003582
Záruka: 12 m.
Není skladem
Prověříme pro Vás
9 100 Kč/ks
11 011 Kč s DPH
Porovnání
+-
Košík
Sada krokosvorek
Sada krokosvorek

CAT IV, 1000 V, 15 A, černá a červená
Připojení vodičů 4 mm


Zjistit více
OBJ: P01.2954.57Z
EAN: 3760171416488
Záruka: 12 m.
Není skladem
Prověříme pro Vás
770 Kč/ks
931,70 Kč s DPH
Porovnání
+-
Košík
Sada měřicích hrotů
Sada měřicích hrotů
1 sada hrotů červená a černá
Zjistit více
OBJ: P01.2954.58Z
EAN: 3760171416495
Záruka: 12 m.
Není skladem
Prověříme pro Vás
340 Kč/ks
411,40 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Měřič izolačních odporů variabilním napětím 40 až 10 000 V v robustním provedení C.A 6550 s grafickým displejem, pamětí a komunikací

Měřič izolačních odporů C.A 6550 je robustní a vysoce odolný, spolehlivý a snadno použitelný přístroj. Díky variabilnímu testovacímu napětí od 40 do 10 000V je ideální pro řešení mnoha problémů při uvádění zařízení do provozu a pro preventivní údržbářské aplikace. Nabízí automatické kvalitativní funkce jako je výpočet indexu polarizace (PI) a dielektrické absorpce (DAR) nebo měření dielektrické absorpce vícevrstvých dielektrik (DD). Integrovaný akumulátor napájí přístroj po velmi dlouhou dobu a usnadňuje provádění testů kdekoli potřebujete. Je vybaven grafickou obrazovkou, vnitřní pamětí a komunikací umožňující dodatečné zpracování výsledků v PC.

Hlavní parametry

Ikona - Čip 40x40
  • Měření izolačních odporů od 0,01 MΩ do 25 TΩ
  • Pevná testovací napětí 500, 1 000, 2 500, 5 000 a 10 000 V
  • Nastavitelné variabilní testovací napětí od 40 do 10 000 V
  • Měření napětí od 1 do 4 000 V
  • Měření kapacity od 0,001 do 49,99 μF
  • Měření unikajícího proudu 0,000 nA do 8 mA
  • Výpočet indexu polarizace a dielektrické absorpce (PI a DAR)
  • Výpočet indexu dielektrické absorpce (DD)
  • Detekce externího napětí před měřením
  • Měření v několika režimech
    - TEST BEZ OMEZENÍ: propalovací test (Burning)
    - TEST s OMEZENÍM: omezení proudem (I-limit), změnou proudu (Early-break) nebo délkou trvání testu (Timer)
  • Zobrazení časových závislostí přímo na displeji R(t) + u(t), i(t), i(u)
    (typické využití funkcí – měření přepěťových ochran, nelineárních odporů se zobrazením voltampérové charakteristiky, ...)
  • Možnost měření i při malých externích rušivých napětích
  • Funkce vyhlazení SMOOTH pro stabilní výsledek při rušení. K dispozici 3 integrované filtry a 3 astavitelné časové konstanty
  • Funkce postupné změny testovacího napětí:
    - RAMPA: nastavitelná počáteční a konečná hodnota zkušebního napětí a doba trvání
    - KROKOVÁ ZMĚNA: 10 kroků, pro každý krok nastavitelná hodnota zkušebního napětí a doba trvání
  • Funkce přepočtu hodnoty izolace na referenční teplotu (externí přístroj)
  • Funkce programovatelného akustického a optického ALARMU a časovače
  • Automatické vybití obvodu po měření se zobrazením hodnoty zbytkového napětí

Komunikace a ukládání dat

Ikona - SD 40x40
  • Paměť pro ukládání naměřených dat
  • Možnost uložení až 256 relací
  • Možnost uložení až 80 000 samostatných měření s časovým razítkem
Ikona - USB 40x40
  • Obousměrné opticky oddělené rozhraní USB pro přenos dat do PC, ovládání přístroje a přímý tisk
  • SW umožňuje nastavení přístroje a zpracování naměřených dat

Další funkce a parametry

  • Velký a překledný grafický displej s podsvícením a bargrafem
  • 3 vysokonapěťové bezpečnostní zdířky
  • Krytí IP54
  • Napájení NiMH akumulátor s vestavěnou nabíječkou
  • Rozměry 340 x 300 x 200 mm
  • Hmotnost 6,2 kg
  • Bezpečnostní kategorie CAT IV / 1000 V
  • Záruka 2 roky (na hlavní přístroj)

Služby nabízené k námi dodaným přístrojům

Ikona - Prezentace 40x40
  • Konzultace vhodnosti jednotlivých typů s doporučením
  • Poradenství se softwarem přístroje (pokud je součástí dodávky)
  • Prodejní i poprodejní podpora
Ikona - Diplom 40x40
  • Zajištění záručního i pozáručního servisu
  • Zajištění pravidelných kalibrací

SOFTWARE PRO PŘÍSTROJ

Ikona - Windows 40x40

Ikona - Windows 40x40
  • Software DataView
  • Pro podporu nás kontaktujte


Technické údaje

Parametry

TypDigitální
Bargrafano Ano
Zkušební napětí Uzk500 V
1000 V
2500 V
5000 V
10000 V
Zobrazení sk. hodnoty Uzkano Ano
Měření izol. odporu10 kΩ … 25 TΩ
Nastavitelné Uzk40 V … 10 kV
Rozsah měření U AC0 V … 2,5 kV
Rozsah měření U DC0 V … 4 kV
Unikající proudyano Ano
Index polarizace PIano Ano
Koef. diel. absorbce DARano Ano
Koef. vybíjení dielektrika DDano Ano
Kapacitaano Ano
Teplotaano Ano
Odporano Ano
Test propojení (200 mA)be Ne
Zobrazení průběhu R(t)ano Ano
Vyhlazeníano Ano
Automatické vybitíano Ano
ALARMano Ano
Časovačano Ano
Podsvětlený displejano Ano
Dobíjecí baterieano Ano
Paměťano Ano
Rozhraníano Ano
Stupeň krytí IP65
Ex provedeníbe Ne
PoznámkaPřístroj je v rázuvzdorném pouzdře
