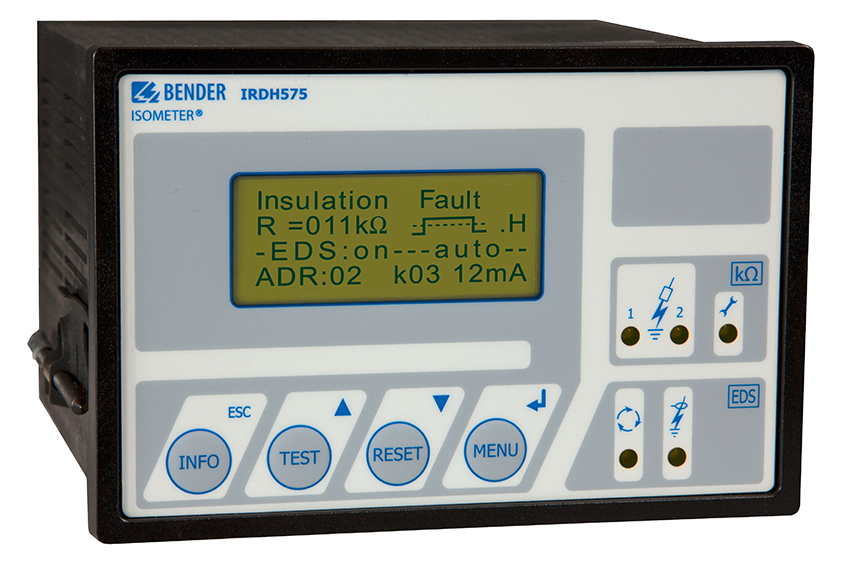

IRDH 575 - hlídač izolačního stavu s integrovaným zařízením pro lokalizaci poruch
Výrobce: BENDER
Zařízení pro kontinuální monitorování izolačního stavu izolovaných napájecích sítí (IT), které obsahují stejnosměrnou i střídavou složku. Přímá schopnost komunikace s modulem EDS. Pomocí tohoto spojení a speciálních měřicích transformátorů proudu může tento přístroj sloužit i jako zařízení pro lokalizaci poruch v jednotlivých obvodech IT sítě.
Hlídač pracují na principu AMPPLUS, tj. principu superpozice měřicího napětí na napětí monitorovaného obvodu. Optimalizaci velikosti měřicího napětí zajišťuje zabudovaný mikroprocesor. Tento princip je chráněn evropským patentem firmy BENDER a umožňuje, aby přístroje dosahovaly špičkových parametrů.
Zařízení je určena pro zvyšování provozní spolehlivosti a bezpečnosti komplikovaných průmyslových IT sítí a snadnou lokalizaci poruch.
Parametry přístroje:
- Napěťový rozsah AC = 20...760 V, DC = 20...575 V
- Frekvenční rozsah DC, 50...400 Hz
- Svodová kapacita až 500 mF
- Dvě nastavitelné hodnoty ALARM v rozsahu 1 kΩ...10 MΩ
- Rozhraní RS 485, výstup 0 / 4...20 mA, vnitřní paměť pro záznam až 99 hlášení a možnost automatického odpojování / připojování dalších hlídačů v IT síti
- Velký čtyřřádkový displej
Výrobce: BENDER
Zařízení pro kontinuální monitorování izolačního stavu izolovaných napájecích sítí (IT), které obsahují stejnosměrnou i střídavou složku. Přímá schopnost komunikace s modulem EDS. Pomocí tohoto spojení a speciálních měřicích transformátorů proudu může tento přístroj sloužit i jako zařízení pro lokalizaci poruch v jednotlivých obvodech IT sítě.
Hlídač pracují na principu AMPPLUS, tj. principu superpozice měřicího napětí na napětí monitorovaného obvodu. Optimalizaci velikosti měřicího napětí zajišťuje zabudovaný mikroprocesor. Tento princip je chráněn evropským patentem firmy BENDER a umožňuje, aby přístroje dosahovaly špičkových parametrů.
Zařízení je určena pro zvyšování provozní spolehlivosti a bezpečnosti komplikovaných průmyslových IT sítí a snadnou lokalizaci poruch.
Parametry přístroje:
- Napěťový rozsah AC = 20...760 V, DC = 20...575 V
- Frekvenční rozsah DC, 50...400 Hz
- Svodová kapacita až 500 mF
- Dvě nastavitelné hodnoty ALARM v rozsahu 1 kΩ...10 MΩ
- Rozhraní RS 485, výstup 0 / 4...20 mA, vnitřní paměť pro záznam až 99 hlášení a možnost automatického odpojování / připojování dalších hlídačů v IT síti
- Velký čtyřřádkový displej
