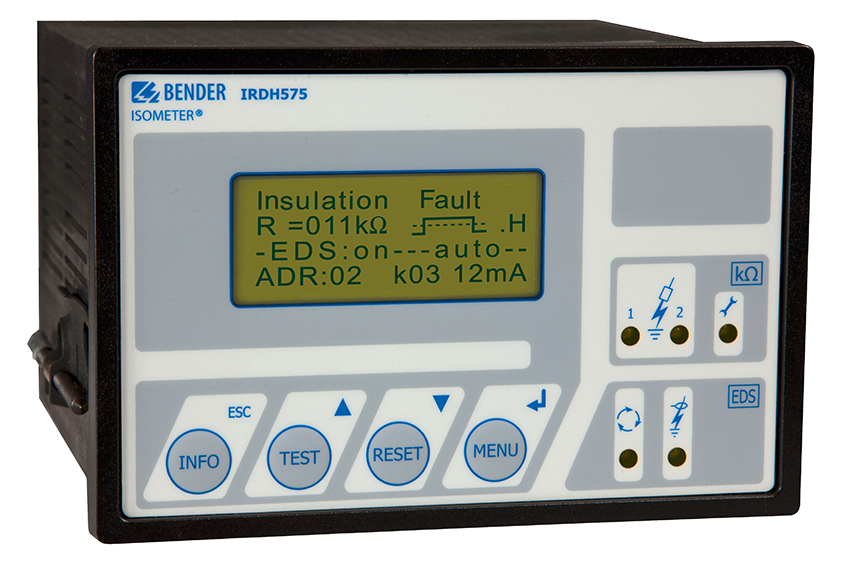

IRDH575 - Hlídač izolačního stavu s integrovaným generátorem pulzů

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

Univerzální zařízení pro jedno a třífázové střídavé, stejnosměrné a kombinované IT sítě

Monitor izolačního odpor ve střídavých, stejnosměrných popř. kombinovaných IT sítích s vysokou rozptylovou kapacitou, které obsahují měniče popř. stejnosměrné obvody. S vyhodnocovacím zařízením a měřicími transformátory může sloužt i k vyhledávání poruch.

Dostupnost: Prodej ukončen
Nahrazující produkty
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Nahrazeno produkty

iso685-D-P - Hlídač izolačního stavu s integrovaným generátorem pro lokalizaci poruch
Varianty: 2
iso685-D-P

Monitor izolačního odporu ve střídavých, stejnosměrných popř. kombinovaných IT sítích s vysokou rozptylovou kapacitou, které obsahují měniče popř. stejnosměrné obvody. S vyhodnocovacím zařízením a s měřicími transformátory slouží i k lokalizaci poruch izolace.

Porovnání
Skladem v GHVDetail produktu
iso685 - Hlídač izolačního stavu s panelem FP200
Varianty: 4
iso685-S-P

Monitor izolačního odpor ve střídavých, stejnosměrných popř. kombinovaných IT sítích s vysokou rozptylovou kapacitou, které obsahují měniče popř. stejnosměrné obvody. S vyhodnocovacím zařízením a měřicími transformátory může sloužt i k vyhledávání poruch. Verze s ovládacím panelem pro panelovou montáž.

Porovnání
Skladem v GHVDetail produktu
Příslušenství - Čelní kryt pro IRDH375/575
Varianty: 2
Čelní kryt pro IRDH375/575

Kryt pro zvýšení ochrany přístrojů řady IRDH375/575.

Varianty k produktu IRDH575 - Hlídač izolačního stavu s integrovaným generátorem pulzů (7)

IRDH575B1-435 Hlídač izolačního stavu
Hlídač izolačního stavu
IRDH575B1-435
Un 3AC/AC 20...575V / DC 20...575V
Us AC 88...264V / DC 77...286V
R 1k...10MOhm / 1k...10MOhm
OBJ: B91065500
Záruka: 60 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
IRDH575B1-427 Hlídač izolačního stavu
Hlídač izolačního stavu
IRDH575B1-427
Un 3AC/AC 20...575V / DC 20...575V
Us AC 19,2...55V / DC 19,2...72V
R 1k...10MOhm / 1k...10MOhm
OBJ: B91065502
Záruka: 60 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
IRDH575B1-4235 Hlídač izolačního stavu
Hlídač izolačního stavu
IRDH575B1-4235
Un 3AC/AC 20...150V / DC 20...150V
Us AC 88...264V / DC 77...286V
R 1k...10MOhm / 1k...10MOhm
OBJ: B91065504
Záruka: 60 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
IRDH575B1-4227 Hlídač izolačního stavu
Hlídač izolačního stavu
IRDH575B1-4227
Un 3AC/AC 20...150V / DC 20...150V
Us AC 19,2...55V / DC 19,2...72V
R 1k...10MOhm / 1k...10MOhm
OBJ: B91065505
Záruka: 60 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
IRDH575B2-435 Hlídač izolačního stavu
Hlídač izolačního stavu
IRDH575B2-435
Un 3AC/AC 340...760V / DC 340...575V
Us AC 88...264V / DC 77...286V
R 1k...10MOhm / 1k...10MOhm
OBJ: B91065503
Záruka: 60 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
IRDH575 - Hlídač izolačního stavu s integrovaným zařízením pro lokalizaci poruch
Hlídač izolačního stavu
IRDH575B1W-435
Un 3AC/AC 20...575V / DC 20...575V
Us AC 88...264V / DC 77...286V
R 1k...10MOhm / 1k...10MOhm
Zvýšená mechanická a tepelná odolnost
Verze "W
OBJ: B91065500W
Záruka: 60 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
IRDH575 - Hlídač izolačního stavu s integrovaným zařízením pro lokalizaci poruch
Hlídač izolačního stavu
IRDH575B2W-435
Un 3AC/AC 340...760V / DC 340...575V
Us AC 88...264V / DC 77...286V
R 1k...10MOhm / 1k...10MOhm
Zvýšená mechanická a tepelná odolnost
Verze "W
OBJ: B91065503W
Záruka: 60 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání

Volitelné příslušenství k IRDH575 - Hlídač izolačního stavu s integrovaným generátorem pulzů

GHV - velké G
Příslušenství - průhledný kryt IP65 pro IRDH575
Čelní kryt
Pro přístroje IRDH575
Krytí IP65
Zjistit více
OBJ: B98060007
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - IRDH575B1-4235
OBJ: S91065504
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - IRDH575B1-427
OBJ: S91065502
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - IRDH575B1-435
OBJ: S91065500
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - IRDH575B1W-435
OBJ: S91065500W
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - IRDH575B2-435
OBJ: S91065503
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

  • Jmenovité napětí monitorované sítě Un 20...575 V nebo 340...760 V
  • Kmitočtový rozsah DC, 50...460 Hz
  • Dvě nastavitelné hodnoty reakce v rozsahu 1 kΩ...10 MΩ ALARM1 a ALARM2 (předalarm)
  • Patentovaný měřicí princip AMPPLUS automaticky přizpůsobuje měřicí napětí podmínkám systému až do rozptylové kapacity 500 µF
  • Dvě přepínací ALARM relé (nastavitelné na N/O, N/C), z nichž první signalizuje ALARM1 a druhé ALARM2
  • Samostatné relé pro indikaci poruchy systému a systému EDS (N/C), LED indikace ALARM 1, ALARM 2 signalizuje poruchu izolace
  • Samostatné LED signalizují indikaci zahájení vyhledávání poruchy, vlastní nalezení poruchy a poruchu připojení sítě, popř. vlastní interní chybu přístroje
  • Tlačítko INFO pro zobrazení doplňkových informací např. parametrů přístroje a rozptylové kapacity
  • Čtyřřádkový LCD displej (4×16 znaků) zobrazuje měřenou veličinu a další informace o měřeném systému
  • Trvalé monitorování stavu připojení
  • Interní a externí tlačítko TEST/RESET
  • Analogový výstup 0/4...20 mA
  • Rozhraní RS 485 s BMS
  • Zdroj testovacího signálu pro vyhledávání poruch izolace
  • Režim STANDBY umožňující vzájemné připojení/odpojení hlídačů řady IRDH v propojených IT sítích
  • Historie událostí (paměť na 99 hlášení společně s dnem a hodinou)
  • Zasouvací připojovací svorkovnice
