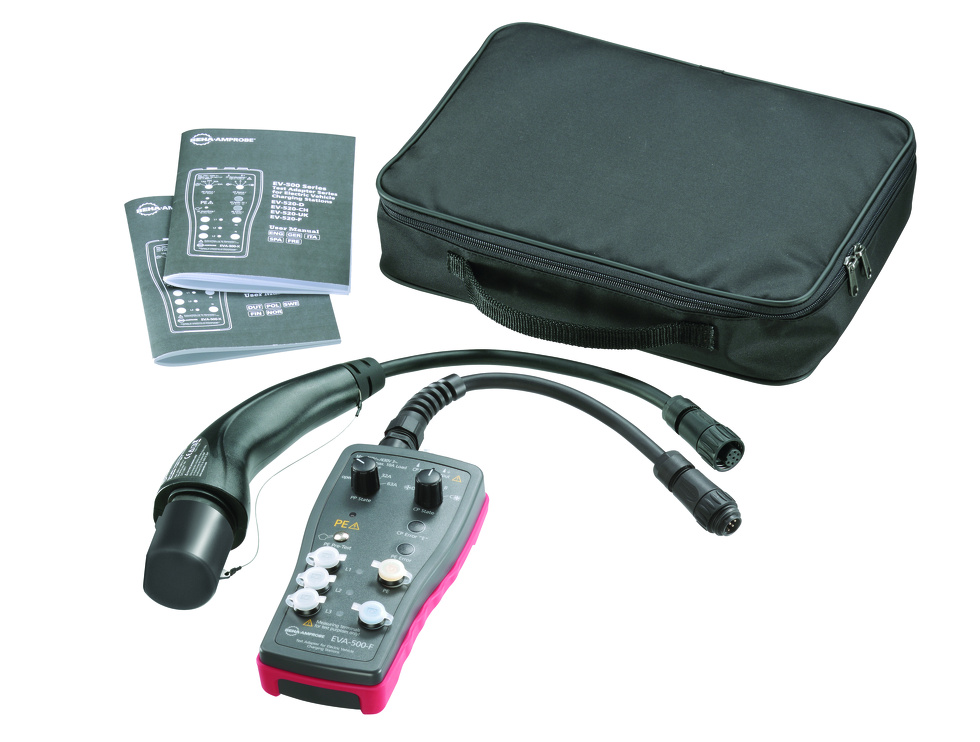

Amprobe EV-520 - Adaptér pro testování dobíjecích stanic

Testovací adaptéry pro připojení a testování dobíjecích stanic elektrických vozidel

Slouží pro připojení měřicích přístrojů k výstupům dobíjecí stanice a umožňují provádění bezpečnostních a funkčních zkoušek současně se simulací připojeného vozidla.

Řada EV-500 je navržena pro připojení a testování AC nabíjecích stanic typu Mode 3. Souprava umožňuje bezpečné a spolehlivé připojení měřicích přístrojů jako jsou jednoúčelové testery, multifunkční testery instalací nebo osciloskopy. S těmito adaptéry je možné testovat dobíjecí stanice v souladu s IEC/EN 61851-1 a IEC/HD 60364-7-722.

• Vhodné pro dobíjecí stanice typu 3 (mode 3)

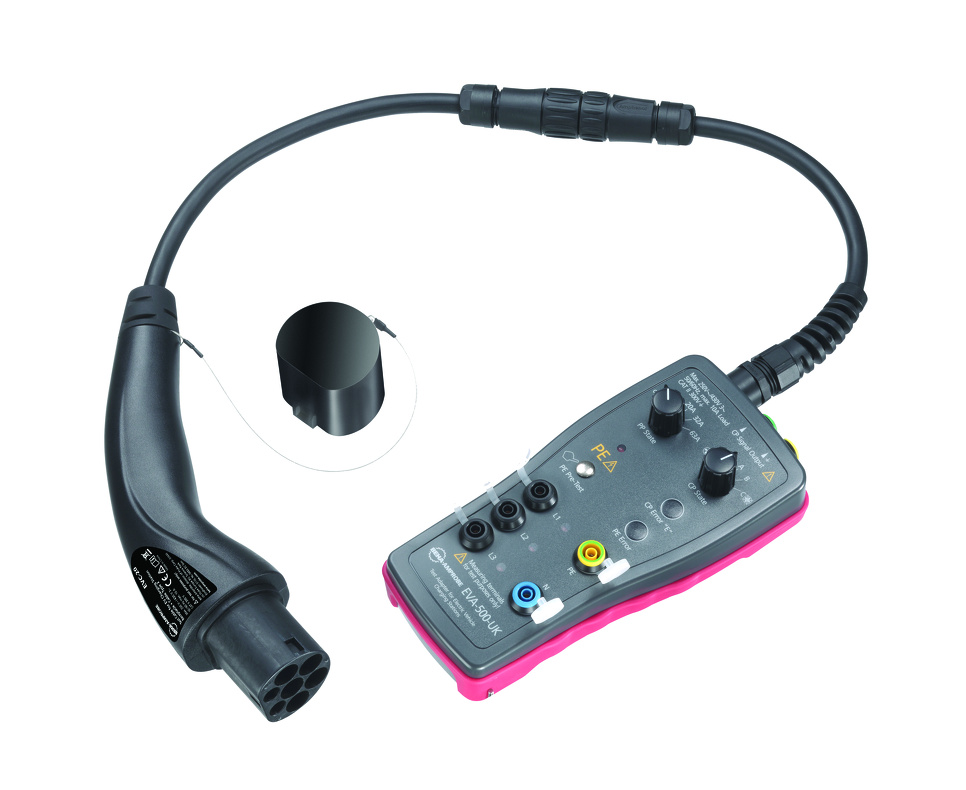

• Připojovací EV konektory pro typ 2 a 1
• PE Pre-Test: tato bezpečnostní funkce automaticky otestuje PE vodič na nepřítomnost nebezpečného napětí vůči zemi
• Proximity Pilot (PP) - přepínač “Simulace kabelu”: pomocí přepínače lze simulovat připojený kabel s různým jmenovitým proudem
• Control Pilot (CP) - přepínač “Simulace vozidla”: pomocí přepínače lze simulovat různé stavy nabíjecího obvodu
• Nezávislá indikace fází pomocí 3 LED pro snadnou kontrolu přítomnosti nebezpečného napětí

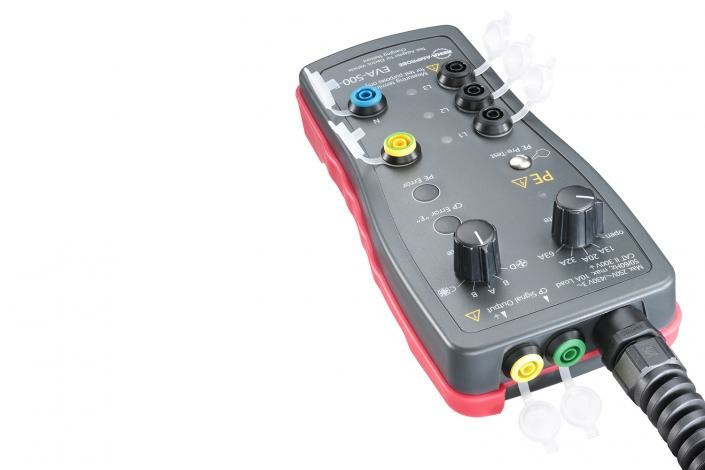

• Měřicí výstupy L1, L2, L3, N a PE slouží pro bezpečné a spolehlivé připojení měřicích přístrojů (například sdružených revizních přístrojů)

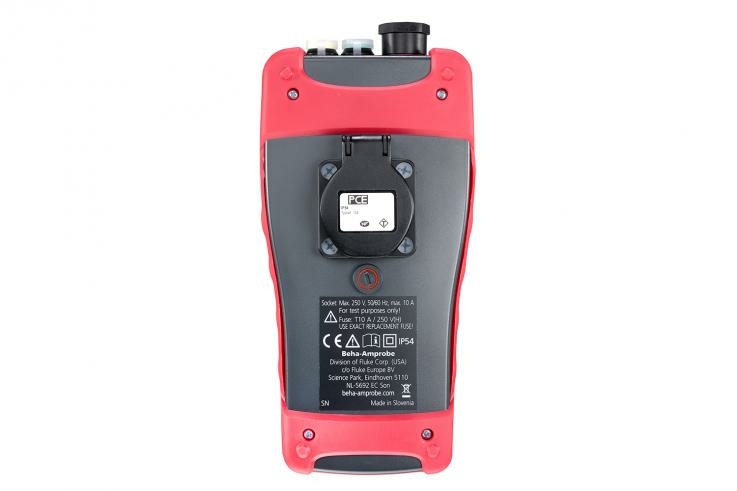

• Testovací zásuvka pro připojení zátěže umožňuje připojit externí zátěž k otestování měřiče spotřeby v dobíjecí stanici
• Simulace chyby CP error “E”
• Simulace chyby PE (Chyba země)
• Zdířky CP pro připojení osciloskopu k prověření komunikace mezi vozidlem (=simulovaným adaptérem) a dobíjecí stanicí. Umožní měřit střídu PWM, napěťové úrovně, ...
• IP 54 - krytí pro práci i v náročném prostředí
