EV-520-F - Adaptér pro testování nabíjecích stanic

Příslušenství pro sdružené revizní přístroje pro kontrolu a revizi dobíjecích stanic dle požadavků IEC/EN 61851-1 a IEC/HD 60364-7-722.

Adaptér umožňuje společně se sdruženým přístrojem (libovolného výrobce) provádění bezpečnostních a funkčních zkoušek dobíjecích stanic Mode 3 s připojením Typ 2 a Typ 1 dle požadavků IEC/EN 61851-1 a IEC/HD 60364-7-722.
Cena 25 220 Kč
30 516 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (1)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Kančo
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatní.

Varianty k produktu EV-520-F - Adaptér pro testování nabíjecích stanic (1)

EV-520-F - Adaptér pro testování nabíjecích stanic s příslušenstvím
Adaptér pro testování nabíjecích stanic

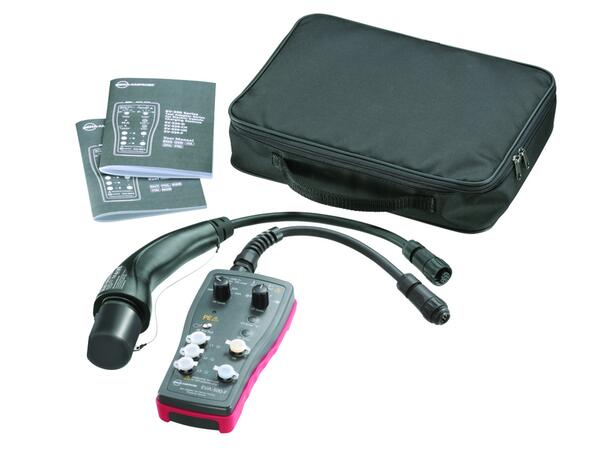

EV-520-F KIT
Adaptér EVA-500-F, kabel EVC-20 typ2, přenosné pouzdro, návod k obsluze
OBJ: AM.5022822
EAN: 0095969878654
Záruka: 24 m.
Není skladem
Prověříme pro Vás
25 220 Kč/ks
30 516 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k EV-520-F - Adaptér pro testování nabíjecích stanic

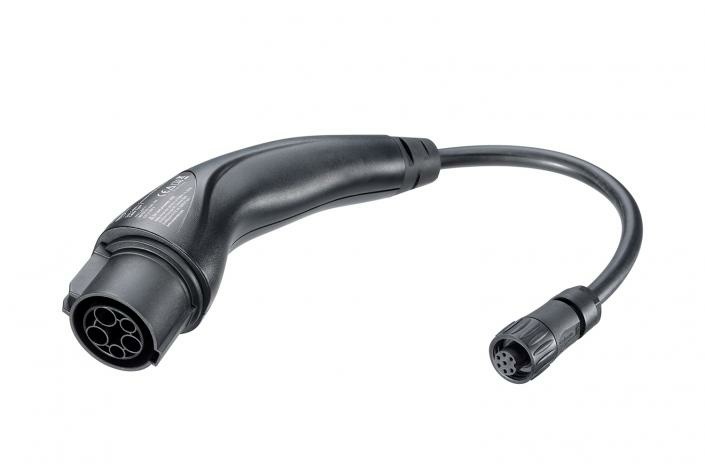

EVC-13 -  Kabel typ1
Kabel pro adaptér pro testování nabíjecích stanic
EVC-13
Kabel EVC-13 typ1
OBJ: AM.5008580
EAN: 0095969876049
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 500 Kč/ks
10 285 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Testovací adaptéry pro připojení a testování dobíjecích stanic elektrických vozidel

Slouží pro připojení měřicích přístrojů k výstupům dobíjecí stanice a umožňují provádění bezpečnostních a funkčních zkoušek současně se simulací připojeného vozidla.

Řada EV-500 je navržena pro připojení a testování AC nabíjecích stanic typu Mode 3. Souprava umožňuje bezpečné a spolehlivé připojení měřicích přístrojů jako jsou jednoúčelové testery, multifunkční testery instalací nebo osciloskopy. S těmito adaptéry je možné testovat dobíjecí stanice v souladu s IEC/EN 61851-1 a IEC/HD 60364-7-722.

  • Vhodné pro dobíjecí stanice typu 3 (mode 3)
  • Připojovací EV konektory pro typ 2 a 1
  • PE Pre-Test: tato bezpečnostní funkce automaticky otestuje PE vodič na nepřítomnost nebezpečného napětí vůči zemi
  • Proximity Pilot (PP) - přepínač “Simulace kabelu”: pomocí přepínače lze simulovat připojený kabel s různým jmenovitým proudem
  • Control Pilot (CP) - přepínač “Simulace vozidla”: pomocí přepínače lze simulovat různé stavy nabíjecího obvodu
  • Nezávislá indikace fází pomocí 3 LED pro snadnou kontrolu přítomnosti nebezpečného napětí
  • Měřicí výstupy L1, L2, L3, N a PE slouží pro bezpečné a spolehlivé připojení měřicích přístrojů (například sdružených revizních přístrojů)
  • Testovací zásuvka pro připojení zátěže umožňuje připojit externí zátěž k otestování měřiče spotřeby v dobíjecí stanici
  • Simulace chyby CP error “E”
  • Simulace chyby PE (Chyba země)
  • Zdířky CP pro připojení osciloskopu k prověření komunikace mezi vozidlem (=simulovaným adaptérem) a dobíjecí stanicí. Umožní měřit střídu PWM, napěťové úrovně, ...
  • IP 54 - krytí pro práci i v náročném prostředí

Technické údaje

Parametry

Elektrická bezpečnost CAT2
Stupeň krytí IP54
Hmotnost1 kg
PoznámkaTestování dobíjecích stanic v souladu s IEC/EN 61851-1 a IEC/HD 60364-7-722. Vhodné pro dobíjecí stanice typu 3.
