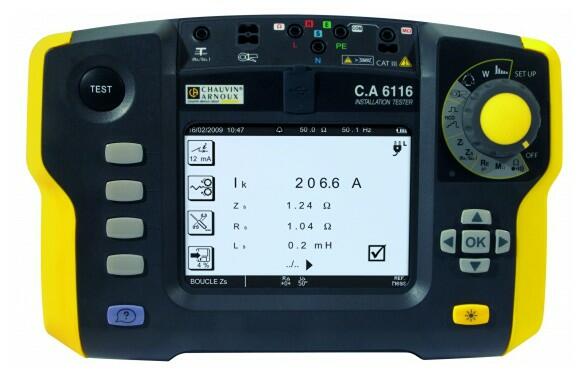

Profesionální tester instalací C.A 6116

Datum: 03.02.2010
Nový profesionální tester instalací na našem trhu s označením  C.A 6116. Odolné kompaktní pouzdro. Grafický displej zobrajuje připojení přístroje do obvodu. Všechna potřebná měření na instalacích, zobrazování průběhu (osciloskop), měření výkonu a harmonickych. Výkonný profesionální software.

Základní měřicí funkce přístroje

Měření izolačních odporů

  • Měření do hodnoty 2 GΩ
  • Měření napětím 50, 100, 250, 500 a 1 000 V

Měření proudových chráničů

  • Měření proudem 10, 30, 100, 300, 500, 650 a 1 000 mA
  • Měření postupně narůstajícím proudem a impulzním proudem, s vybavením
  • a bez vybavení proudového chrániče, neselektivní a selektivní
  • Zobrazuje se dotykové napětí Uf, vybavovací proud Ia a doba vybavení Ta

Měření uzemnění

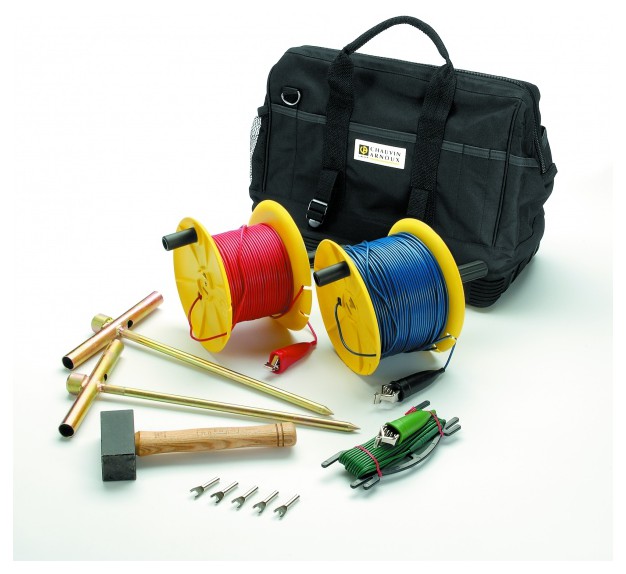

  • Měření pomocí 3 sond (metoda 62 %)
  • Zobrazení induktivní složky
  • Měření selektivního uzemnění pod napětím malým proudem 6, 9 nebo
  • 12 mA a velkým proudem s vyšší přesností
  • Selektivní měření paralelních uzemnění bez rozpojení obvodu pomocí kleští

Měření impedance smyčky

  • Zobrazení odporové a induktivní složky
  • Měření vnitřního odporu sítě L-N, L-L (Zi)
  • Měření impedance smyčky L-PE (Zs)
  • Nastavitelná hodnota proudu 6, 9 nebo 12 mA
  • Měření zkratového proudu, měření impedance s vybavením
  • a bez vybavení proudového chrániče

Měření napětí, proudu, kmitočtu a odporu

  • Zobrazení průběhu napětí a proudu (osciloskop)
  • Měření napětí do 550 V AC/DC
  • Měření proudů pomocí kleští
  • Měření kmitočtu DC/15,3 až 500 Hz

Měření výkonu a harmonická analýza

  • Měření výkonu do 110 kW (1P) nebo 330 kW (3P)
  • FFT analýza do 50 harmonické U a I, výpočet THD

Měření sledu fází

Měření propojení (test propojení)

Základní měřicí funkce přístroje

Měření izolačních odporů

  • Měření do hodnoty 2 GΩ
  • Měření napětím 50, 100, 250, 500 a 1 000 V

Měření proudových chráničů

  • Měření proudem 10, 30, 100, 300, 500, 650 a 1 000 mA
  • Měření postupně narůstajícím proudem a impulzním proudem, s vybavením
  • a bez vybavení proudového chrániče, neselektivní a selektivní
  • Zobrazuje se dotykové napětí Uf, vybavovací proud Ia a doba vybavení Ta

Měření uzemnění

  • Měření pomocí 3 sond (metoda 62 %)
  • Zobrazení induktivní složky
  • Měření selektivního uzemnění pod napětím malým proudem 6, 9 nebo
  • 12 mA a velkým proudem s vyšší přesností
  • Selektivní měření paralelních uzemnění bez rozpojení obvodu pomocí kleští

Měření impedance smyčky

  • Zobrazení odporové a induktivní složky
  • Měření vnitřního odporu sítě L-N, L-L (Zi)
  • Měření impedance smyčky L-PE (Zs)
  • Nastavitelná hodnota proudu 6, 9 nebo 12 mA
  • Měření zkratového proudu, měření impedance s vybavením
  • a bez vybavení proudového chrániče

Měření napětí, proudu, kmitočtu a odporu

  • Zobrazení průběhu napětí a proudu (osciloskop)
  • Měření napětí do 550 V AC/DC
  • Měření proudů pomocí kleští
  • Měření kmitočtu DC/15,3 až 500 Hz

Měření výkonu a harmonická analýza

  • Měření výkonu do 110 kW (1P) nebo 330 kW (3P)
  • FFT analýza do 50 harmonické U a I, výpočet THD

Měření sledu fází

Měření propojení (test propojení)

Související produkty

C.A 6116 - Tester instalací
C.A 6116Multifunkční tester elektrických instalací
Vyhovuje ČSN EN 61557, ČSN EN 61010-1 CAT III/600 V. Měří izolační odpory, zemní odpory pomocí sond a kleští, impedanci smyčky a vnitřní odpor sítě včetně indukčnosti. Proudové chrániče, napětí, proud, výkon, kmitočet, harmonické, malé odpory, sled fází. Zobrazení průběhu napětí a proudu. Rozhraní USB.
Archivní
Porovnání
Prodej ukončenDetail produktu

Soubory ke stažení

Katalogový list
Katalogový list
