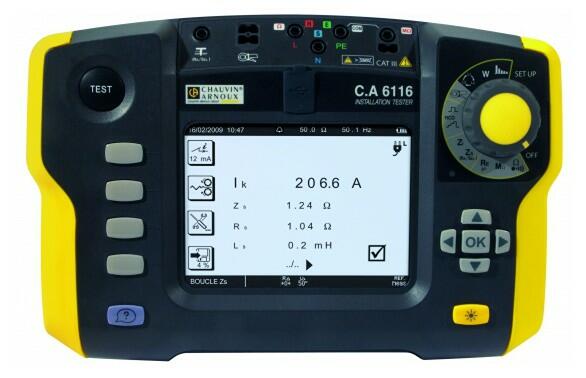

C.A 6116 - Multifunkční tester elektrických instalací

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

Sdružený revizní přístroj pro kontrolu a revizi instalací dle požadavků ČSN EN 61557-1 až 7 a ČSN EN 61557-10.

Vyhovuje ČSN EN 61557, ČSN EN 61010-1 CAT III/600 V. Měří izolační odpory, zemní odpory pomocí sond a kleští, impedanci smyčky a vnitřní odpor sítě včetně indukčnosti. Proudové chrániče, napětí, proud, výkon, kmitočet, harmonické, malé odpory, sled fází. Zobrazení průběhu napětí a proudu. Rozhraní USB.
Dostupnost: Prodej ukončen
Nahrazující produkty
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Kančo
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatní.

Nahrazeno produkty

C.A 6116N - Tester instalací
Varianty: 2
C.A 6116N

ČSN EN 61557, CAT IV/300 V
Měří izolační odpory, zemní odpory, impedanci smyčky a vnitřní odpor sítě včetně indukčnosti. Proudové chrániče, napětí, proud, výkon, kmitočet, harmonické, malé odpory, sled fází.
Barevný displej, Rozhraní USB, Li-Ion akumulátor

Akce
od 44 990 Kč
od 54 437,90 Kč
Porovnání
Skladem v GHVDetail produktu

Volitelné příslušenství k C.A 6116 - Multifunkční tester elektrických instalací

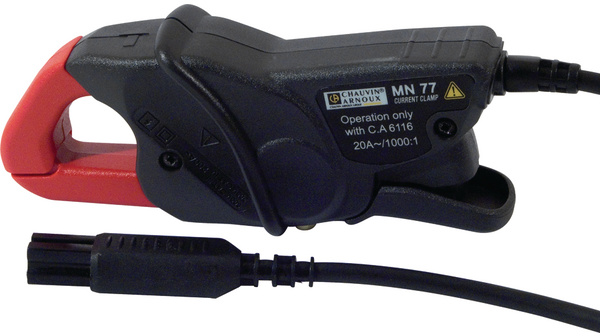

C.A 6116N, C.A 6117 - Převodník MN77
Převodník klešťový
MN77
dodávka včetně návodu v českém jazyce
OBJ: P01.1204.60
EAN: 3663653000567
Záruka: 12 m.
Není skladem
Prověříme pro Vás
7 170 Kč/ks
8 675,70 Kč s DPH
Porovnání
+-
Košík
C.A 6116N, C.A 6117 - Převodník C177
Převodník klešťový
C177
dodávka včetně návodu
OBJ: P01.1203.35
EAN: 3663653000550
Záruka: 12 m.
Není skladem
Prověříme pro Vás
8 750 Kč/ks
10 587,50 Kč s DPH
Porovnání
+-
Košík

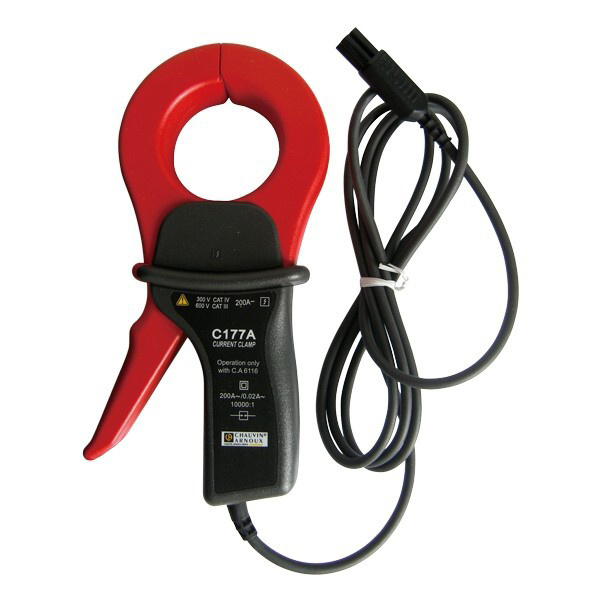

C.A 6116N, C.A 6117 - Převodník C177A
Převodník klešťový
C177A
dodávka včetně návodu
OBJ: P01.1203.36
EAN: 3760171416952
Záruka: 12 m.
Skladem v GHV
skladem >10 ks
9 120 Kč/ks
11 035,20 Kč s DPH
Porovnání
+-
Košík
3P - 15 m souprava pro měření zemního odporu
3P - 15 m souprava pro měření zemního odporu

naviják 15 m červená, naviják 15 m modrá, naviják 15 m zelená, 2 zemní sondy, brašna Standard

OBJ: P01.1020.17
EAN: 3760171416945
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 670 Kč/ks
3 230,70 Kč s DPH
Porovnání
+-
Košík
Příslušenství - 3P souprava pro měření zemního odporu

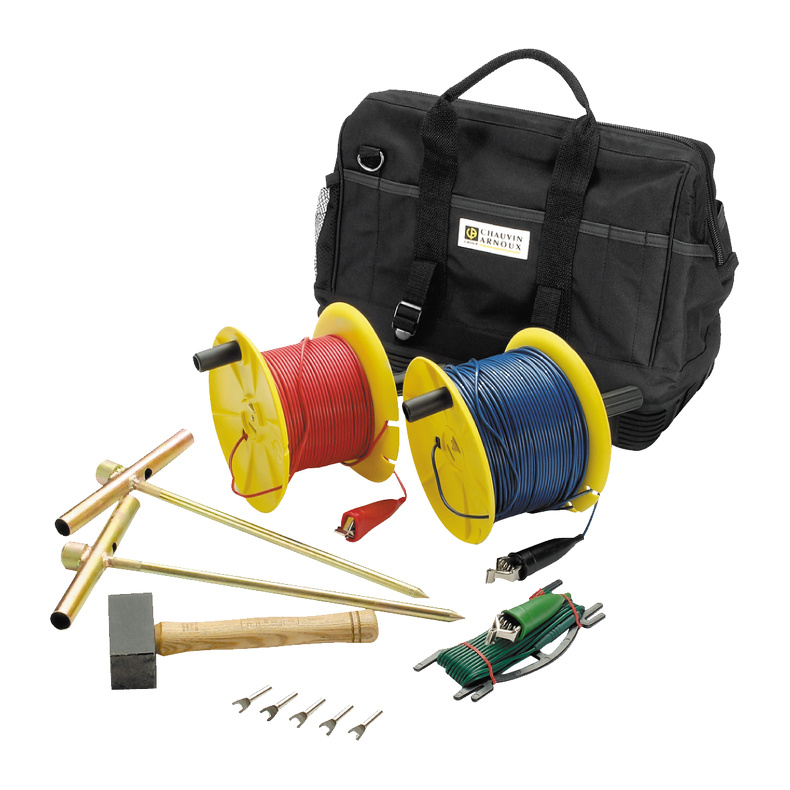

3P - 50 m souprava pro měření zemního odporu
Cívka 50 m červená (H), cívka 50 m modrá (S), naviják 10 m zelená (E), 2 zemní sondy, kladivo, 5 adaptérů vidlice/4 mm, brašna Standard
OBJ: P01.1020.21
EAN: 3760171412152
Záruka: 12 m.
Není skladem
Prověříme pro Vás
7 050 Kč/ks
8 530,50 Kč s DPH
Porovnání
+-
Košík
Příslušenství - 3P souprava pro měření zemního odporu
3P - 100 m souprava pro měření zemního odporu
Cívka 100 m červená (H), cívka 100 m modrá (S), naviják 10 m zelená (E), 2 zemní sondy, kladivo, 5 adaptérů vidlice/4 mm, brašna Standard
OBJ: P01.1020.22
EAN: 3760171412169
Záruka: 12 m.
Není skladem
Prověříme pro Vás
9 250 Kč/ks
11 192,50 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1020.95 - DataView Software
Software
Software DataView
Pro přístroje:
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všechny jednoduché záznamníky řady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
OBJ: P01.1020.95
EAN: 3760171418734
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
16 550 Kč/ks
20 025,50 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

Sdružený revizní přístroj pro kontrolu a revizi instalací dle požadavků ČSN EN 61557-1 až 7 a ČSN EN 61557-10.

Měření izolačních odporů

  • Měření do hodnoty 2 GΩ
  • Měření napětím 50, 100, 250, 500 a 1000 V

Měření proudových chráničů

  • Měření proudem 10, 30, 100, 300, 500, 650 a 1000 mA
  • Měření postupně narůstajícím proudem a impulzním proudem, s vybavením a bez vybavení proudového chrániče, neselektivní a selektivní
  • Zobrazuje se dotykové napětí Uf, vybavovací proud Ia a doba vybavení Ta

Měření uzemnění

  • Měření pomocí 3 sond (metoda 62 %) v soustavách bez napětí
  • Zobrazení induktivní složky
  • Selektivní měření paralelních uzemnění bez rozpojení obvodu pomocí kleští
  • Měření celkového zemního odporu soustavy

Měření impedance smyčky

  • Zobrazení odporové a induktivní složky
  • Měření vnitřního odporu sítě L-N, L-L (Zi)
  • Měření impedance smyčky L-PE (Zs)
  • Nastavitelná hodnota proudu 6, 9, 12 mA a 5 A
  • Měření zkratového proudu, měření impedance s vybavením a bez vybavení proudového chrániče

Měření napětí, proudu, kmitočtu a odporu

  • Zobrazení průběhu napětí a proudu (osciloskop)
  • Měření napětí do 550 V AC/DC
  • Měření proudů pomocí kleští
  • Měření kmitočtu DC/15,3 až 500 Hz

Měření výkonu a harmonická analýza (pouze s kleštěmi C177A)

  • Měření výkonu do 110 kW (1P) nebo 330 kW (3P)
  • FFT analýza do 50 harmonické U a I, výpočet THD

Měření sledu fází

Měření propojení (test propojení)

Technické údaje

Parametry

Měření napětíano Ano
Měření prouduano Ano
Měření kmitočtuano Ano
Izolační odpor testovací napětí50 V
100 V
250 V
500 V
1000 V
Izolační odpor test. napětí50 V … 1 kV
Izolační odpor10 kΩ … 2 GΩ
Impedance smyčkyano Ano
Impedance smyčky0,1 Ω … 3,999 kΩ
Vnitřní odpor sítě0,1 Ω … 3,999 kΩ
Výpočet zkratového proudu0,1 A … 6 kA
Selektivní měřeníano Ano
Malé odporyano Ano
Malé odpory10 mΩ … 39,99 Ω
Test. proud0,2 A
Zemní odporyano Ano
Měření zemních odporů0,5 Ω … 15 kΩ
Měření pomocí zemních sondano Ano
Selektivní měření s proud. sondouano Ano
Proudové chráničeano Ano
Typ testovaných proudových chráničůAC, AC/S, A, A/S
Jmenovitý vybavovací proud10, 30, 100, 300, 500, 650, 1000mA
Nastavení násobku1/2, 1, 2, 5
Měření doby vybaveníano Ano
Měření vybavovacího prouduano Ano
Měření dotykového napětíano Ano
Indikace sledu fázíano Ano
Další funkceMěření výkonu, harmonická analýza, osciloskop
Paměťano Ano
Interní paměť4000 měření
Rozhraníano Ano
Typ rozhraníUSB
Elektrická bezpečnost CAT3
Stupeň krytí IP53
Dobíjecí baterieano Ano
NapájeníNiMH 9,6 V, 4Ah
Hmotnost2,1 kg
Rozměry280 x 190 x 128mm
