Akustické kamery – rychlé odhalení úniků v tlakových systémech

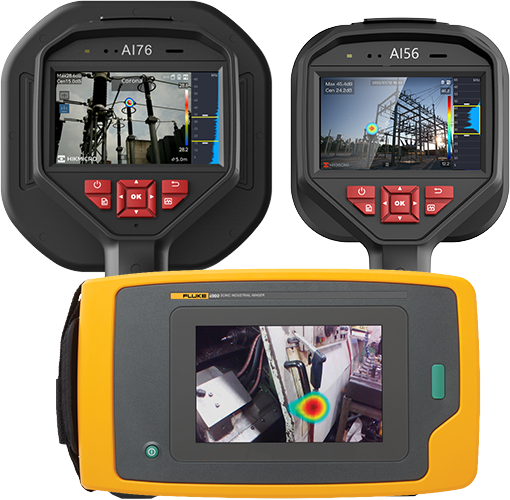

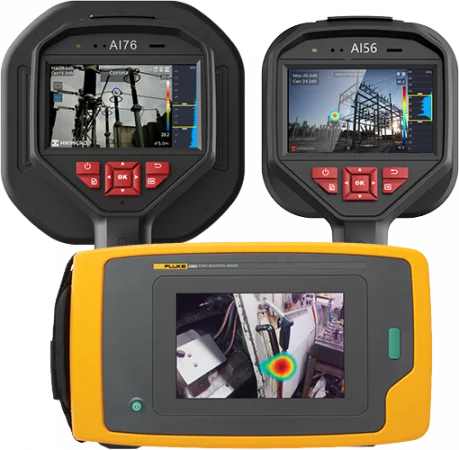

Americká společnost Fluke již v minulých letech na trhu představila své průmyslové akustické kamery. Modelová řada ii900 využívá technologii SoundSightTM navrženou speciálně pro potlačení okolního hluku ve výrobních prostorech.

Díky technologii SoundMapTM, která umožňuje kombinaci barevného akustického obrazu společně s reálným obrazem je velice snadné detekovat přesné místo úniku. Tyto zařízení s pomocí 64 směrových mikrofonů detekují nejen velké ale i malé úniky a to na vzdálenost až 50 metrů.

Při detekci úniku jednoduše pořídíte snímek (kapacita interní paměti pro 999 snímků) nebo video o délce až 30 sekund pro využití při následném vytváření zprávy či analýzy dat. Pro přenos vytvořených dat je využíváno USB-C rozhraní. Díky tomu je možné za několik hodin provést kompletní kontrolu tlakových systémů a to za běžného plného provozu.

Společnost Fluke ovšem nezahálí a stále pracuje na vylepšování svých produktů. V nedávné době představila novou verzi firmwaru pro průmyslové akustické kamery. Jednou z nových funkcí v tomto firmwaru je vedle možnosti lokalizace úniku stlačeného média také možnost výpočtu předpokládaných ročních úspor jak finančních, tak emisních. Stačí zadat dodatečné informace, jako jsou například náklady na elektřinu nebo specifikace kompresoru, a software se o výpočet postará sám. Tato funkce uživatelům velmi usnadňuje závěrečné zhodnocení a stanovení priority pro opravy v místech s lokalizovanými úniky a netěsnostmi. Další novinkou je odhad emisí CO₂, jehož primárním cílem je určovat dopad lokalizace a oprav úniků na emise CO₂ a to jak jednotlivě tak z celkového počtu detekovaných netěsností.

Právě tyto schopnosti rychlého odhalení přesného místa i malých úniků a netěsností v systémech stlačeného vzduchu a jejich okamžitou kvantifikací spolu s jednoduchým intuitivním ovládáním a možností použití v hlučném výrobním prostředí je jednou z hlavních předností této kamery.

Dalším nabízeným typem je akustická kamera ii910, která má lepší parametry v citlivosti, detekční délce (až 120 metrů) a větší šířce frekvenčního rozsahu. Hlavní výhodou této kamery oproti předchozímu typu je především schopnost detekce korónových a částečných výbojů a také úniků plynu a podtlaků. Vše výše zmíněné se také promítá na vyšší ceně průmyslových akustických kamer od této společnosti. Ovšem návratnost této investice bývá velice rychlá.

 Alternativou jsou akustické kamery od společnosti HIKMICRO, která vznikla pod záštitou společnosti HIKVISION, světového lídra na poli stacionárních zabezpečovacích systémů a loveckých pomůcek. Jedná se o čínského výrobce, ale to dnes již není známka nekvalitních produktů. V tomto případě je tomu právě naopak. Společnost HIKMICRO na trhu představuje kvalitní produkty a to nejen díky vlastnímu vývoji vysoce kvalitních čipů (na které poskytují desetiletou záruku), ale i vysokou úrovní zpracování a použitím odolných materiálů. To vše za dostupné ceny pro široký okruh zájemců.

Tato akustická kamera AI56 na poli detekce úniků a netěsností v tlakových systémech sice nemá stejné parametry  jako výše zmíněné produkty od Fluke, ale jde o velice zajímavou akustickou kameru v kategorii poměru ceny a výkonu. Výhodou může být její pistolové provedení a tedy možnost obsluhovat kameru pouze jednou rukou.  To mohou někteří uživatelé preferovat před větším displejem kamer Fluke.

Stejně jako předchozí akustické kamery disponuje i tato 64 mikrofony a detekcí až na 100 metrů s velmi dobrou citlivostí. Díky tomu dokáže odhalit nejen střední až velké úniky, které mají největší podíl na zvýšené spotřebě energií a následných nákladech, ale i malé úniky, které se v budoucnu mohou rozšířit.

Výhodou u tohoto produktu je možnost uložení snímků (kapacita pro až 20 000 snímků) nebo videí (60 hodin) na vyjímatelnou SD kartu s pamětí 64 GB a možnost komunikace nejen přes USB-C, ale také přes WiFi rozhraní. Stejně jako u akustických kamer společnosti Fluke disponuje i tato velice jednoduchým a intuitivním ovládáním.

V nedávné době společnost HIKMICRO představila nový model AI76, který disponuje více než dvojnásobným počtem směrových mikrofonů a větší detekční délkou (až 150 metrů). Oproti předchozímu modelu je tento určen nejen pro odhalování úniků tlakového vzduchu a plynů, ale i pro detekci korónových výbojů.

Podrobnější popis parametrů zmíněných typů akustických kamer od obou výrobců naleznete na našich stránkách www.ghvtrading.cz

Firma GHV Trading, spol. s r.o. také nabízí předvedení a otestování akustických kamer v reálných podmínkách Vaší firmy či zapůjčení na libovolnou dobu pro jednorázovou údržbu provozu.
