Crossboard od firmy Wöhner nabízí jednoduchou montáž, ochranu IP20 a zatížení až 800 A

Datum: 23.04.2026

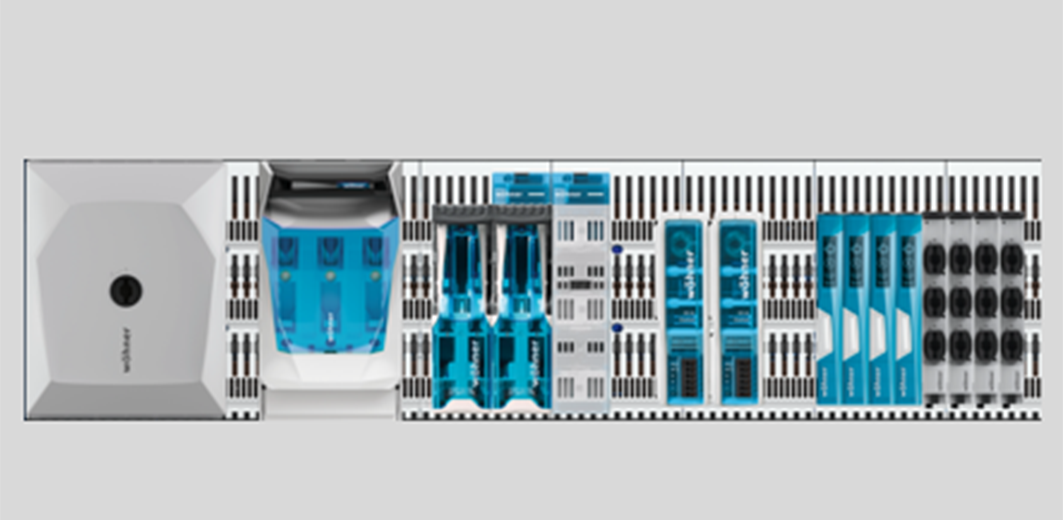

Jednoduchá montáž, krytí IP20 a zatížení až 800 A. Nový systém Crossboard od německé firmy Wöhner přináší moderní řešení pro přehlednou stavbu rozváděčů, úsporu místa a snadné osazení jištění i přípojnicových prvků. Nové desky Crossboard jsou vyráběny v šířce od 500 do 1100 mm odstupňovaných po 100 mm. Takto je zajištěno pokrytí většiny velikosti standardizovaných rozváděčových skříní.

Montáž probíhá dvěma způsoby. Desky s označením 116 na začátku obj. kódu lze napájen pouze zepředu přes připojovací panely či svorky. Desky s 118 na začátku lze umístit na speciální adaptéry a podložky. Tyto adaptéry pak slouží jako připojovací panel do 500 (01066.000) nebo 800 A (01065.000). Při použití těchto adaptérů se však musí použít i podložka 01067.000, aby deska Crossboardu správně držela na panelu. Použitím těchto prvků dojde k úspoře místa na hlavní montážní desce. Lze pak použít více adaptérů, držáků pojistek či odpínačů.

Moderní design nejen připojení

Pro čelní připojení na desky Crossboard 800 A vyvinul německý Wöhner dva typ připojovacích panelů v moderním designu pro připojení vodičů 95 – 300 mm2 nebo měděných lamelových přípojnic.

Další novinkou jsou pojistkové odpínače Secur (na obrázku vlevo) pro všechny typy menších pojistek (D0, 10×38 i CC dle UL 248-4). Lze si vybrat mezi provedením bez nebo s LED indikací vybavené pojistky. Poslední novinkou pro Crossboard 800 A jsou pojistkové odpínače typu Quadron (vpravo na obrázku) pro pojistky NH 00 do 160 A. Opět ve 2 provedeních pro připojení přes třmenovou svorku nebo přes oko na šroub M8.

S důrazem na kompatibilitu

Systém Crossboard 800 A byl navržen tak, aby kromě novinek zvládl pojmout i většinu starších prvků ze staršího a léty ověřeného systému Crossboard 125/250 A. A to včetně nejmenšího odpojovače na světě 33800.000 a elektronických prvků Omus a Motus C14 či zdrojů 24 VDC Broome 10 a 20. Broome 20 (na obrázku vlevo) je také letošní novinkou. Oproti staršímu modelu lze tento zatížit až 20 A.

Článek Volty.cz
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
