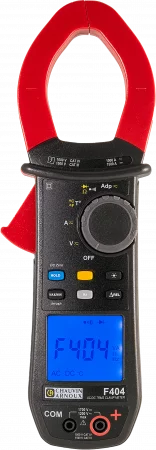

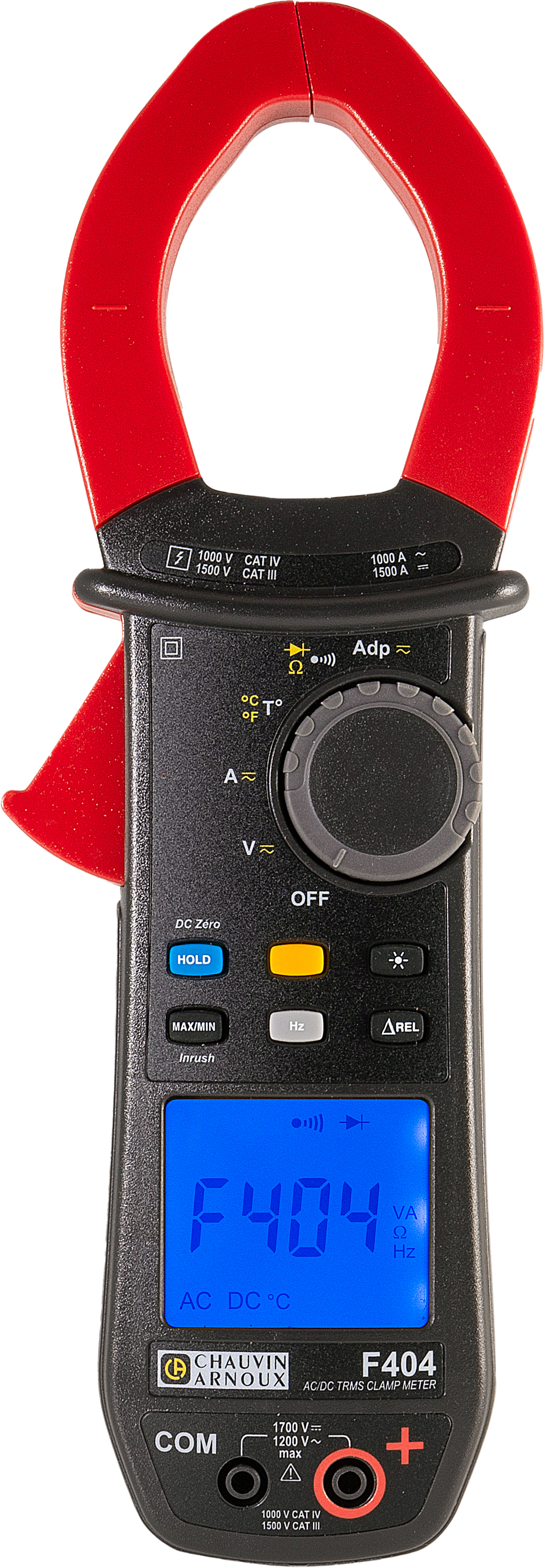

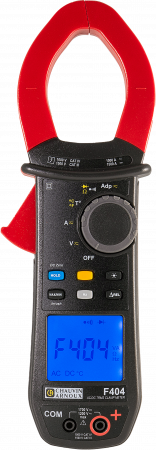

Pět nových modelů klešťových multimetrů Chauvin Arnoux

Datum: 30.10.2023

Již před časem představil francouzský výrobce měřicí a testovací techniky Chauvin Arnoux inovované klešťové multimetry řady F. Tyto přístroje se staly velmi oblíbené mezi celou řadou uživatelů, jelikož dokázaly splnit jejich požadavky ať už se jednalo o běžné použití nebo měření v těch nejnáročnějších provozních podmínkách. V tomto roce uvádí Chauvin Arnoux na trh hned pět nových modelů klešťových multimetrů, které opět reagují na potřeby svých zákazníků.

Francouzský výrobce Chauvin Arnoux slaví letos již 130 let od svého založení. Vzhledem k tak dlouhému působení na trhu si uvědomuje, že klešťové multimetry jsou nepostradatelným pomocníkem většiny uživatelů. Jak by také ne, klešťový ampérmetr je jejich vynálezem. Proto nyní představil nové modely přístrojů z řady F400 a F600. Jednotlivé řady se navzájem liší v rozměrech samotných kleští, ale hlavně ve velikosti měřeného proudu.

Připomeňme si, čím se tyto přístroje vyznačují.

Všechny řady klešťových multimetrů se vyznačují vysokou odolností a možností použití i v těch nejnáročnějších provozních podmínkách. Což odpovídá zařazení do bezpečnostní kategorie CAT IV a krytím IP54, který chrání zejména před vnikem prachu do přístroje, čímž zaručuje dlouhodobou bezpečnost a funkční spolehlivost. Z hlediska ergonomie jsou přístroje navržené na používání jednou rukou a to i s využitím ochranných rukavic. Tomu je přizpůsobeno i rozložení jednotlivých měření, kdy má každá funkce svou specifickou polohu přepínače. Ke své činnosti využívají 12bitový převodník TRMS, který umožňuje měřit s vysokou přesností. Díky velké šířce pásma a vysokému činiteli výkyvu (crest factor) umožňují tyto kleště přesné měření bez ohledu na typ měřeného signálu, což je velmi žádoucí v dnešních zarušených sítích. Další předností všech řad těchto přístrojů je funkce True-Inrush pro měření několika typů rozběhových proudů. Kleště automaticky určují typ signálu a úroveň hodnoty proudu v instalaci a na základě této informace vytvoří algoritmus pro vhodný měřicí režim k zachycení očekávaného nárůstu proudu. Významným rozdílem oproti funkci označené Inrush je měření nárůstu proudu z již rozběhnutého motoru (u funkce Inrush se měří rozběh z nulové hodnoty). Nejlépe vybavená verze z každé řady umí měřit nejen AC/DC proudy a napětí, ale také činný, zdánlivý a jalový výkon, harmonické složky, účiník, sledy fází, odpor, frekvenci, teplotu, již zmíněné rozběhové proudy a provést test diod a propojení. Samozřejmostí je měření TRMS hodnot MAX, MIN, AVG nebo PEAK. K přístrojům lze připojit i převodníky pro měření dalších požadovaných veličin. Nesmíme zapomenout ani na další velmi užitečné funkce jako automatická detekce typu měření AC/DC pro proudy, napětí i výkony, nebo funkce ∆ REL. Všechny přístroje mají podsvětlený displej pro snadný odečet hodnot. Naměřená data lze ukládat do paměti přístroje a následně přenést do PC pro pozdější podrobnou analýzu pomocí programu DataView.

Co tedy přináší nové modely?

Nové modely uváděné nyní na trh mají samozřejmě všechny parametry a vlastnosti zmíněné výše, ale hlavně plní požadavek pro měření na čím dál více rozšířenějších solárních aplikacích se zvýšeným napětím. Nejvýznamnější změnou oproti předešlým modelům je ovšem větší napěťový rozsah. U nových modelů řady F400 (F402, F404, F406) i F600 (F604, F606) je nyní možné měřit až 1200 VAC (1700 V špička) a až 1700VDC. Důvodem navýšení těchto rozsahů je především potřeba proměření daných parametrů zejména v solárních aplikacích. Trendem zejména u velkých solárních instalací je zvyšování napětí jednotlivých stringů i nad běžných 1000V. A protože i proudy těchto instalací jsou větší, byly vhodnými kandidáty na zvýšení měřeného napětí právě řady F400 a F600.
Ruku v ruce s touto změnou jde i zvýšení bezpečnostní kategorie. Nyní tyto přístroje nabízejí nejvyšší bezpečností kategorii CAT IV 1000V a také CAT III 1500V (předešlé modely mají CAT IV 600V) Samozřejmě v souladu s normou IEC 61010.
Jelikož si Chauvin Arnoux uvědomuje potřeby uživatelů těchto přístrojů došlo i ke změně polohy měření výkonu na otočném přepínači. Předchozí modely měly po sobě jdoucí měření napětí, odporu/propojení, proudu a výkonu. Pokud chtěl tedy uživatel měřit postupně napětí, proud a výkon, musel přepínat přes další polohu, u které bylo potřeba odpojit měřicí vodiče od napětí, aby nedocházelo ke zbytečné aktivaci ochranných prvků přístroje nebo k jeho poškození. To už se Vám u nových modelů nestane, protože polohy pro měření napětí, proudu a výkonu jsou nyní na otočném přepínači za sebou. Touto malou změnou dosáhnete menšího opotřebování ochranných prvků v přístroji a vyšší bezpečnosti měření.

Podrobnější popis všech parametrů nových modelů od Chauvin Arnoux a také kompletní nabídku klešťových multimetrů naleznete na našich nových stránkách https://www.ghvtrading.cz/

Stručný přehled modelů a jejich základního použití

  Řada F200 Řada F400 Řada F600
F201 F203 F205 F402 F404 F406 F407 F604 F606 F607

AC aplikace

AC nebo DC aplikace
Smíšené AC/DC testování a údržba
Smíšená AC/DC analýza a vyhodnocen
Časopis ElektroPrůmysl 10/2023
Bc. Ivana Pallová
Bc. Ivana Pallová
Technicko-obchodní specialistka testovacích a měřicích přístrojů FLUKE, CHAUVIN ARNOUX, METRIX, MULTIMETRIX, AMPROBE, BEHA, MEGABRAS a ostatní.
