PŘÍPOJNICOVÉ SYSTÉMY Wöhner – novinky Crossboard, přepínání sítí

Datum: 17.07.2024

Stále více a více se v Česku i na Slovensku setkáváme s normalizovanými přípojnicovými systémy. Mezi průkopníky a propagátory patří mimo jiné i německá firma Wöhner, v Česku zastupována firmou GHV Trading z Brna.

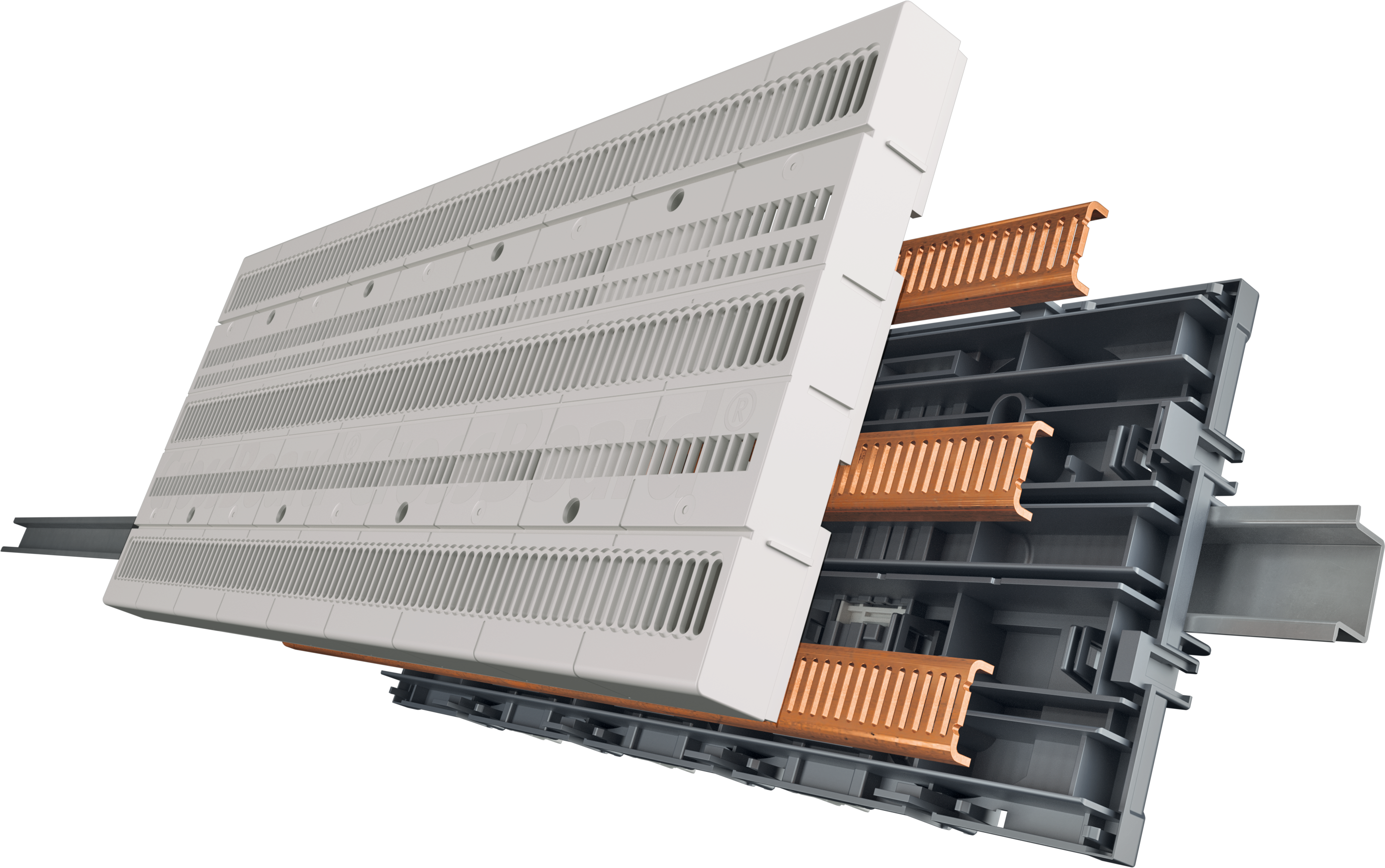

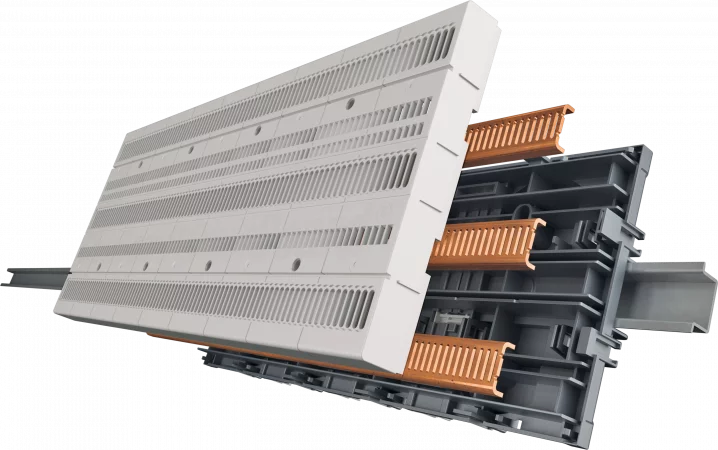

Crossboard

Dříve nejmenší systém Crossboard s maximálním proudovým zatížením 125 A doznal v posledním roce znatelných změn. Nyní se vyrábí v celkem 11 délkách od 225 do 1100 mm. Novější modely pak dokáží unést proudové zatížení až 160 A. Do budoucna je v plánu systém pro proud až 800 A. Na trh by měl být uveden v roce 2025.

Na přelomu loňského a letošního roku představila firma hned 2 novinky pro systém Crossboard. Tou první je měřicí modul CrossMT do 100 A s komunikací IO-link. Modul funguje jako mezikus mezi desku Crossboard a některým z adaptérů, odpínačů nebo i zdroj 24VDC Broome 10. CroosMT měří všechny hodnoty potřebné v dnešní době automatizace a regulovaného měření, zobrazuje svou funkci pomocí LED a přenáší údaje normalizovanou komunikací typu IO-link. Pomocí modulu je tak možné sledovat nejen spotřebovanou energii, ale i rovnoměrné zatížení fází či poruchu.

Druhou novinkou je připojovací panel pro desky 500 až 1100 mm s připojovacími svorkami pro vodiče průřezu až 150 mm2. Úspory na samotné desce Crossboard je dosaženo montáží zespodu. Panel se k montážní desce v rozváděči připevňuje šrouby. Crossboard se pak do panelu pouze nacvakne. Jako doplněk pak slouží upevňovací panel 01605.000 bez elektrického propojení. Ten panel slouží pouze jako podpěra a pro delší Crossboard desky je třeba i více panelů pro dosažení správné funkce a mechanických vlastností. Kompatibilitu panelů a desek Crossboard je třeba vždy ověřit!

Nejsou-li použity nové připojovací panely, lze všechny Crossboardy připevni na montážní panely šrouby nebo pomocí DIN lišty. Na všechny dostupné Crossboard desky pasuje všechno doposud vyráběné příslušenství. Od jedno i třípólových adaptérů (16 – 160 A) přes odpínače pro pojistky NH000 až po elektronická zařízení (MOTUS C14, Broome 10, …).

Osazení komponent je i pod napětím bezpečné, jednotlivé prvky se nasazují pouhým nacvaknutím.  K demontáži prvků ze systému pak stačí plochý šroubovák. Všechny moduly jsou v souladu se standardy IEC 61 349 a UL 508.

Motus/Omus C14

V roce 2024 byl rozšířen i sortiment elektronických součástek z nové řady C14. Kromě již zmíněného motorového spouštěče Motus C14 je nyní k dispozici Omus C14. Omus slouží primárně ke spínání odporových zátěží, a to buď do 2,6 A nebo 6,6 A dle provedení přístroje. Obě provedení jsou vybavena LCD displejem, stavovou LED a komunikací standardu IO-link. Spínat lze každou fázi zvlášť nebo všechny tři najednou.

Kromě Crossboardu se tato zařízení vyrábí i pro systém 30Compact, 60Classic a pro montáž na DIN lištu.

Manuální odpínače a přepínače sítí Capus ®Panel

Bezpečné odepnutí elektrických instalací je základním kamenem bezpečnosti při poruše a údržbě. Panelové odpínače bez pojistek Capus jsou konstruovány pro proudy od 32 do 3150 A v několika variantách provedení. Standardní 3pólové, 3+N a 4pólové. Pro proud 32 a 64 A je pak dodávána i 6pólová varianta. Odpínače jsou standardně vybaveny černou klikou, kterou lze zaměnit za bezpečnostní žluto-červenou s uzamykatelnou spojkou do dveří.

Požadavky na přepínaní dvou sítí jsou s nástupem fotovoltaiky stále častější. V nabídce se i proto objevili manuální přepínače sítí od 160 do 1600 A. Kromě třípólové verze jsou k dostání i ve verzi tři + N. N-pól je spínán/rozepínán s časovým předstihem/odstupem pro zajištění maximální bezpečnosti. Součástí přepínače je praktická černá páka, kterou lze s pomocí spojky a prodlužovací hřídele umístit i na dveře rozváděče.

Vypínače i přepínače lze doplnit o pomocné kontakty, kryty a propojky fází pro snadnější montáž.

Většinu těchto produktů naleznete na našem firemním webu a rádi Vám je předvedeme na nejbližším veletrhu či výstavě.

Časopis ATP Journal 07/2024
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
