107TL47 - Hlídač izolačního stavu
Kompaktní přístroj pro monitorování izolačního stavu jedno a třífázových IT sítí s napětím do 230 V
Dotaz na produktPorovnat
Nahrazeno produkty
Hlídač izolačního stavu pro střídavé IT sítě do 230 V určený pro monitorování lékařských a zdravotnických prostor, která nevyžadují ani nevyužijí sběrnicového systému přenosu dat vyšší řady isoMED427P nebo 107TD47.
Popis výrobku
- Prahová hodnota 50...500 kΩ
- Princip aktivního měření pomocí superpozice DC signálu
- Nastavení pomocí otočného potenciometru
- Možnost připojit signalizační panely MK... přes releový výstup
- Alarmová LED
- LED bargraf měřeného izolačního odporu
- Testovací tlačítko
- Monitorování připojení vodiče PE
Rozšířené informace
Popis a použití

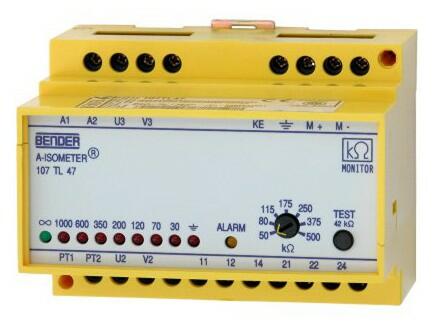

A-ISOMETER® 107TL47 monitoruje izolační odpor v jedno a třífázových střídavých IT sítích s napětím do 230 V, 50...60 Hz. Svými vlastnostmi je určen převážně pro zdravotnickou izolovanou soustavu, používanou v místnostech pro lékařské účely. K hlídači může být připojen panel pro dálkovou signalizaci stavu soustavy a zkoušku funkce hlídače (např. MK 2418). Hlídač izolačního stavu je zabudován do standardního pouzdra, které je vhodné pro upevnění na DIN lištu nebo je možné jej upevnit pomocí šroubů.
Hlídač izolace obsahuje transformátor pro napájení jednoho signalizačního panelu.
Funkce
Měřící stejnosměrné napětí je superponováno pomocí hlídače na IT síť. Kladný pól je připojen k měřené síti přes svorky U3 a V3. Záporný pól měřícího napětí je připojen k zemi přes elektroniku hlídače a zemnící svorku. Při poruše izolace v hlídané síti se obvod uzavře a začne protékat stejnosměrný měřící proud, úměrný odporu poruchy. Jestliže skutečná hodnota izolačního odporu se sníží pod nastavenou hlídanou hodnotou, relé ALARMu K1 se rozepne a žlutá LED (ALARM) se rozsvítí. Interní LED bargraf indikuje velikost naměřeného izolačního odporu sítě vůči zemi (ochranné přípojnici).
Po zmáčknutí tlačítka TEST se připojí odpor 42 kΩ mezi fázový vodič L a ochranný vodič PE; tím se provádí kontrola.
Technické údaje
| Izolace dle IEC 60664-1: | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Napájecí napětí Us | viz. údaje pro obj. |
| Jmenovité rázové napětí | 2 kV |
| Stupeň znečistění | 3 |
| Monitorování izolace: | |
| Monitorovaná síť Un | AC 230 V, 50...60 Hz |
| Hodnota reakce Ran | 50...500 kΩ |
| Svodová kapacita Ce | max. 1 µF |
| Měřicí čas tan při 1 µF | ≤ 1 s |
| Měřicí napětí/proud Um/Im | 15 V/63 µA |
| Vnitřní odpor Ri | ≥ 240 kΩ |
| Vnitřní impedance Zi | ≥ 200 kΩ |
| Zobrazení: | |
| signalizace provozu | 1× zelená LED |
| signalizace stavu izolace | 8× červená LED |
| signalizace ALARMU | 1× žlutá LED |
| Výstupy: | |
| Výstupní napětí pro signalizačjí panely | 20 V |
| Max. zátěž | 3 VA |
| Proudový výstup | 0...400 µA, 12,5 kΩ |
| Spínací prvky: | |
| Alarmové relé | 1 relé se dvěma přepínacími kontakty |
| Jmenovité kontaktní napětí | AC 250 V/5 A |
| Všeobecné informace: | |
| Pracovní teplota okolí | -5...+50 °C |
| Montáž | jakákoliv pozice |
| Krytí dle EN 60529 | IP 30 (vnitřní součásti) IP 20 (konektory) |
| Hmotnost | cca. 470 g |
Údaje pro objednávku
| Typ | Napájecí napětí Un | Objednací číslo |
| 107TL47 | AC 230 V, 50...60 Hz | B922178 |
|---|---|---|
| 107TL47-1 | AC 0...230 V, 50...60 Hz | B922179 |
Příslušenství
MK 2418
9604 - Panelový analogovy ohmetr, 96×96 mm - obj. č. B986792
Normy
- DIN EN 61557-8
- DIN VDE 0107
- ASTM F 1207-89
