ASK 81.4 - Násuvný transformátor proudu
Plombovací krytky
ASK 81.4 - Násuvný transformátor proudu
Plombovací krytky

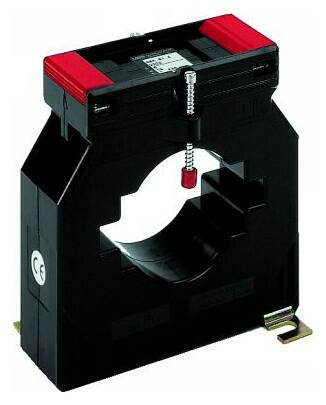

ASK 81.4 3U - Měřicí transformátor proudu s přepínatelným vinutím

Primární jm. proud: 100...600 A
Primární vodič Ø: max 26 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 2x 20 x 10mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 48 mm
Cena od 1 875 Kč
od 2 268,75 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (14)
ChatDotaz na produkt
PorovnáníPorovnat
Jiří Formánek
Jiří Formánek
+420 775 784 899
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS a multifunkčních přístrojů a analyzátorů sítě SOCOMEC.
VariantyVolitelné příslušenstvíPopis výrobkuTechnické údajeSoubory ke staženíSouvisející produkty

Varianty k produktu ASK 81.4 3U - Měřicí transformátor proudu s přepínatelným vinutím (14)

ASK 81.4 3U;1000-750-500/1A;10-5-2,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 3U;1000-750-500/1A;10-5-2,5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1000-750-500/1 A
Jmenovitý výkon: 10-5-2,5 VA
Třída přesnosti: 1
OBJ: 21366
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 960 Kč/ks
2 371,60 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 3U;1200-800-600/1A;15-10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 3U;1200-800-600/1A;15-10-5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1200-800-600/1 A
Jmenovitý výkon: 15-10-5 VA
Třída přesnosti: 1
OBJ: 21364
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 960 Kč/ks
2 371,60 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 3U;1200-800-600/5A;15-10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 3U;1200-800-600/5A;15-10-5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1200-800-600/5 A
Jmenovitý výkon: 15-10-5 VA
Třída přesnosti: 1
OBJ: 21164
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 875 Kč/ks
2 268,75 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 3U;1500-1000-500/1A;15-10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 3U;1500-1000-500/1A;15-10-5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1500-1000-500/1 A
Jmenovitý výkon: 15-10-5 VA
Třída přesnosti: 1
OBJ: 21363
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 960 Kč/ks
2 371,60 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 3U;1500-1000-750/1A;15-10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 3U;1500-1000-750/1A;15-10-5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1500-1000-750/1 A
Jmenovitý výkon: 15-10-5 VA
Třída přesnosti: 1
OBJ: 21365
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 960 Kč/ks
2 371,60 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 3U;1500-1000-750/5A;15-10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 3U;1500-1000-750/5A;15-10-5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1500-1000-750/5 A
Jmenovitý výkon: 15-10-5 VA
Třída přesnosti: 1
OBJ: 21165
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 875 Kč/ks
2 268,75 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 3U;1600-800-400/1A;15-10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 3U;1600-800-400/1A;15-10-5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1600-800-400/1 A
Jmenovitý výkon: 15-10-5 VA
Třída přesnosti: 1
OBJ: 21362
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 960 Kč/ks
2 371,60 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 3U;2000-1000-500/1A;30-10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 3U;2000-1000-500/1A;30-10-5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 2000-1000-500/1 A
Jmenovitý výkon: 30-10-5 VA
Třída přesnosti: 1
OBJ: 21361
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 960 Kč/ks
2 371,60 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 3U;2000-1000-500/5A;30-10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 3U;2000-1000-500/5A;30-10-5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 2000-1000-500/5 A
Jmenovitý výkon: 30-10-5 VA
Třída přesnosti: 1
OBJ: 21161
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 875 Kč/ks
2 268,75 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 3U;2000-1500-1000/1A;30-15-10VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 3U;2000-1500-1000/1A;30-15-10VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 2000-1500-1000/1 A
Jmenovitý výkon: 30-15-10 VA
Třída přesnosti: 1
OBJ: 21360
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 960 Kč/ks
2 371,60 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 3U;2000-1500-1000/5A;30-15-10VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 3U;2000-1500-1000/5A;30-15-10VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 2000-1500-1000/5 A
Jmenovitý výkon: 30-15-10 VA
Třída přesnosti: 1
OBJ: 21160
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 875 Kč/ks
2 268,75 Kč s DPH
Porovnání
+-
Košík
ASK 81.4,3U,1000-750-500/5A,10-5-2,5VA,tř1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4,3U,1000-750-500/5A,10-5-2,5VA,tř1
Primrání lišta: 80x10mm, 60x30mm, 2x60x10mm;
Převod transformátoru: 1000-750-500/5A;
Jmenovitý výkon: 10- 5- 2.5VA;
Třída přesnosti: 1
OBJ: 21166
EAN: 4061701072747
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 875 Kč/ks
2 268,75 Kč s DPH
Porovnání
+-
Košík
ASK 81.4,3U,1500-1000-500/5A,15-10-5VA, tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4,3U,1500-1000-500/5A,15-10-5VA, tř.1
Primrání lišta: 80x10mm, 60x30mm, 2x60x10mm
Převod transformátoru: 1500-1000-500/5A
Jmenovitý výkon: 15-10-5 VA
Třída přesnosti: 1
OBJ: 21163
EAN: 4061701072709
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 875 Kč/ks
2 268,75 Kč s DPH
Porovnání
+-
Košík
ASK 81.4,3U,1600-800-400/5A,15-5VA,tř1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4,3U,1600-800-400/5A,15-5VA,tř1
Primrání lišta: 80x10mm, 60x30mm, 2x60x10mm
Převod transformátoru: 1600-800-400/5A
Jmenovitý výkon: 15 - 10 - 5 VA
Třída přesnosti: 1
OBJ: 21162
EAN: 4061701072709
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 875 Kč/ks
2 268,75 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k ASK 81.4 3U - Měřicí transformátor proudu s přepínatelným vinutím

Plombovací krytka na ASK 61.4
Plombovací krytka na ASK 61.4
ASK 51.4, 541.4, 61.4, 561.4,
63.4, 63.6, 81.4, 101.4, 105.6, 105.6N,
127.4, 127.6, 128.4, 129.10
Zjistit více
OBJ: 59042
EAN: 4061701175509
Záruka: 24 m.
Skladem v GHV
skladem >100 ks
45 Kč/ks
54,45 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Měřicí transformátor proudu násuvný s přepínatelným sekundárním vinutím v rozsahu primárních proudů 300 - 200 - 100 A až 600 - 400 - 200 A. Sekundární proud      1 nebo 5 A, jmenovité výkony 2,5 až 15 VA. K dodání ve třídě přesnosti 1.

Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální příchytkou na normalizovanou lištu DIN 35mm. Sekundární kontakty je možno zabezpečit plombovací krytkou.



Obecné vlastnosti

  • Jmen. trvalý tepelný proud Icth: 1,0 x IN
  • Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
  • Nadproudové číslo: FS5
  • Jmen. dynamický proud Idyn: 2,5 x Ith
  • Max. provozní napětí Um: 0.72 kV
  • Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
  • Jmenovitý kmitočet: 50 Hz
  • Třída izolace: E
  • Stupeň krytí: IP 20
  • Rozsah pracovních teplot: -5°C až +40°C
  • Rozsah skladovacích teplot: -25°C až +70°C

Technické údaje

Parametry

Primární vodič Ø (max)55 mm
Primární pas80x10 mm
2x60x10 mm
60x30 mm
Šířka120 mm

Parametry variant k ASK 81.4 3U - Měřicí transformátor proudu s přepínatelným vinutím

Primární jmenovitý proudJmenovitý výkonTřída přesnosti: 1
Sekundární proud: 5 ASekundární proud: 1 A
1000-750-500 A10-5-2.5 VA21166
21366
1200-800-600 A15-10-5 VA21164
21364
1500-1000-500 A15-10-5 VA21163
21363
1500-1000-750 A15-10-5 VA21165
21365
1600-800-400 A15-10-5 VA21162
21362
2000-1000-500 A30-10-5 VA21161
21361
2000-1500-1000 A30-15-10 VA21160
21360
