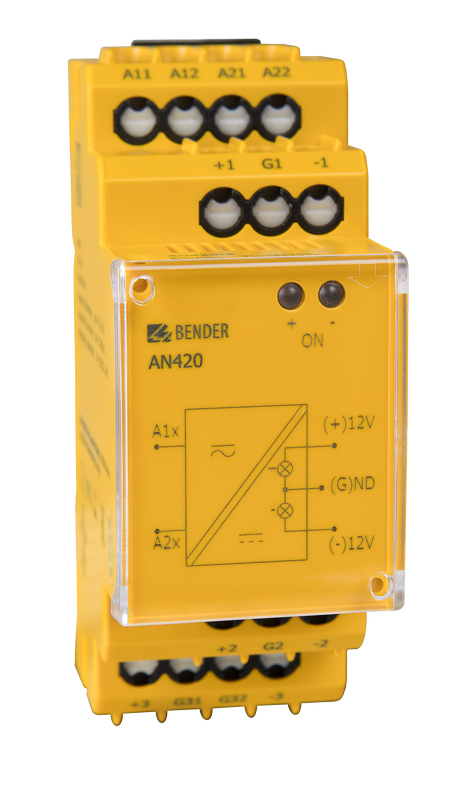

AN420 - Napájecí transformátor
Napájecí transformátor pro napájení proudových transformátorů
Napájecí zdroj určený pro napájení transformátorů proudu v kombinaci s monitorem reziduálních proudu RCMS.
Primární napětí: AC/DC 70...276 V / 42...460 Hz
Sekundární napětí: DC ±12 V / 400 mA
Dotaz na produktPorovnat
Varianty k produktu AN420 - Napájecí transformátor (2)
Sec. DC ± 12 V
Zdroj pro napájení 6 transformátorů W...AB
verze B7... s pružinovými svorkami
Sec. DC ± 12 V
Zdroj pro napájení 6 transformátorů W...AB
Popis výrobku
Napájecí zdroj určený pro napájení transformátorů proudu v kombinaci s monitorem reziduálních proudu RCMS.
Primární napětí: AC/DC 70...276 V / 42...460 Hz
Sekundární napětí: DC ±12 V / 400 mA
Rozšířené informace
Popis a použití
Přístroj AN420 je určen pro napájení měřicích transformátorů proudu série W…AB. Výstupní napětí je ±12 V. Připojuje se k transformátoru a k monitoru reziduálních proudů pomocí kabelu WXS… Z jednoho zdroje AN420 je možné napájet maximálně šest transformátorů W...AB. Na čelním panelu jsou umístěny dvě kontrolní LED ±12 V.
Provedení a konstrukce
Montáž je možná na DIN lištu v souladu s IEC 60715, do rozvaděčů v souladu s DIN 43 871 nebo montáž pomocí šroubů.
Rozměry pouzdra XM420
Technické údaje
Parametry
| Rozsah pracovních teplot | 53 °C 49 °C |
|---|
| Izolace dle IEC 60664-1 / IEC60664-3: | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité pulzní zkušební napětí | 6 kV |
| Parametry napájení | |
| Jmenovité napájecí napětí Us | AC/DC 70...276 V |
|---|---|
| Jmenovitý kmitočet napájecího napětí Us | 42...460 Hz |
| Sekundární napětí | DC ±12 V |
| Rozsah pracovního napětí | 11,9...12,1 V |
| Max. zátěž sekundárního obvodu | 10 W |
| Všeobecná data | |
| Typ připojení vodičů | šroubové svorky |
|---|---|
| Pracovní teplota okolí | -25...55 °C |
| Pracovní režim | trvalý provoz |
| Montáž | v jakékoli pozici |
| Stupeň krytí, vnitřní součásti (DIN EN 60529) |
IP30 |
| Stupeň krytí, svorky (DIN EN 60529) |
IP20 |
| Materiál pouzdra | polykarbonát |
| Samozhášitelnost | UL94V-0 |
| Rychlá montáž na DIN lištu | dle IEC 60715 |
| Hmotnost | ≤ 140 g |
| Pouzdro | XM420 |
