C.A 6472 - Měřič uzemění
Digitální měřiče zemního odporu, specifického odporu půdy a propojení. Měření pomocí 2P, 3P a 4P metod. Ve spojení s jednotkou PYLON BOX C.A 6474 vhodný pro měření uzemnění sloupů VN a VVN
Digitální měřič zemního odporu, specifického odporu půdy a propojení
Metody: 3P, 4P, 2 kleště, selektivní uzemnění, automatická rezistivita
Měření sloupů vysokého napětí VN a VVN
Akumulátorové napájení
Metody: 3P, 4P, 2 kleště, selektivní uzemnění, automatická rezistivita
Měření sloupů vysokého napětí VN a VVN
Akumulátorové napájení
Cena od 117 520 Kč
od 142 199,20 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (3)
Dotaz na produktPorovnat
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatní.
Varianty k produktu C.A 6472 - Měřič uzemění (3)
Filtrace
Skladem
Měřicí metoda
Další filtry
Měřič zemních odporů

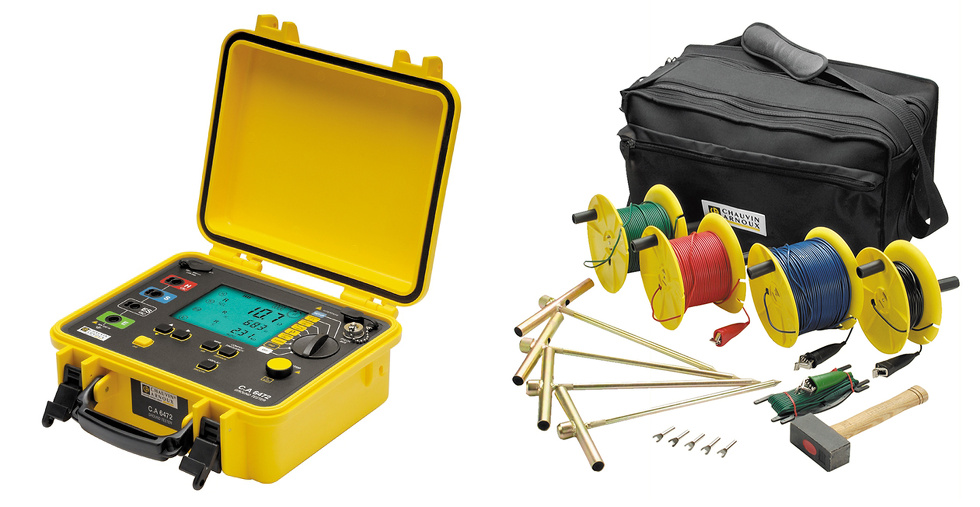

C.A 6472 + 4P 100M KITObsah dodávky je shodný jako u přístroje C.A 6472
Navíc obdržíte
- 4P - 100 m souprava pro měření zemního odporu
OBJ: P01.2999.G018
Záruka: 24 m.
Není skladem
Prověříme pro Vás
126 930 Kč/ks
153 585,30 Kč s DPH
+-
Měřič zemních odporů

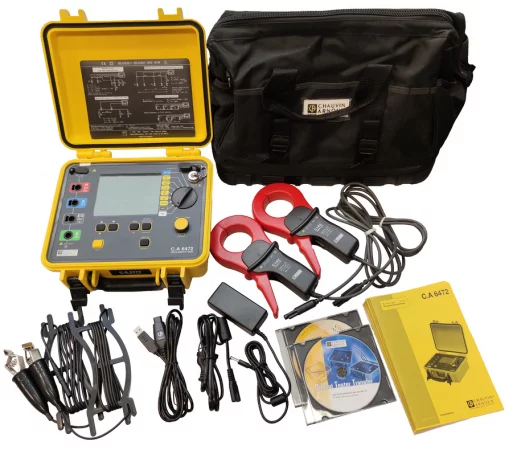

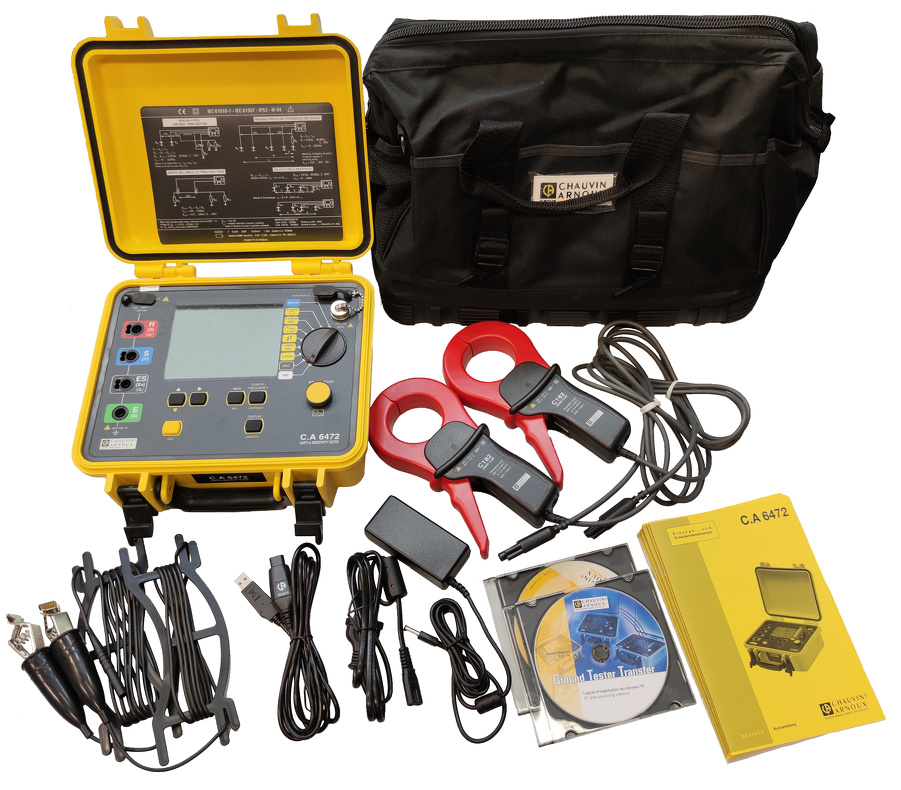

C.A 6472Měřič uzemnění C.A 6472, 2 ks klešťový převodník C182, software, kabel pro připojení k PC, adaptér pro napájení a návod k obsluze v českém jazyce
OBJ: P01.1265.04
EAN: 3760171413395
Záruka: 24 m.
Není skladem
Prověříme pro Vás
117 520 Kč/ks
142 199,20 Kč s DPH
+-
Měřič zemních odporů

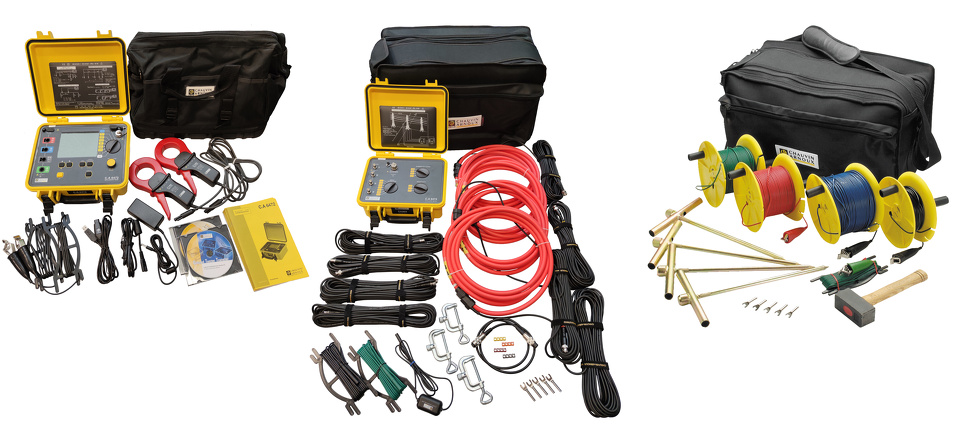

Pylon EarthSada PYLON BOX - C.A 6472 + C.A 6474 (5m) + 100m 4P KIT
Měřič uzemnění C.A 6472, 2 ks klešťový převodník C182, software, kabel pro připojení k PC, adaptér pro napájení a návod k obsluze v českém jazyce
Měřič uzemnění PYLON BOX C.A 6474, 4 ks proudový převodník AmpFLEX 5 m, kabel pro propojení s C.A 6472, 6 ks kabel BNC/BNC 15 m, 5 ks adaptér vidlice / Ø4 mm banánek, 3 ks upevňovací svorky, 12 ks barevné identifikační kroužky, 2 ks kabel 5 m, kalibrační smyčka, brašna na příslušenství a návod k obsluze v českém jazyce
Cívka 100 m červená (H), cívka 100 m modrá (S), cívka 100 m zelená (E), cívka 30 m černá (ES), naviják 10 m zelená (E), 4 zemní sondy, kladivo, 5 adaptérů vidlice/4 mm, zpevněná brašna Prestige
Měřič uzemnění C.A 6472, 2 ks klešťový převodník C182, software, kabel pro připojení k PC, adaptér pro napájení a návod k obsluze v českém jazyce
Měřič uzemnění PYLON BOX C.A 6474, 4 ks proudový převodník AmpFLEX 5 m, kabel pro propojení s C.A 6472, 6 ks kabel BNC/BNC 15 m, 5 ks adaptér vidlice / Ø4 mm banánek, 3 ks upevňovací svorky, 12 ks barevné identifikační kroužky, 2 ks kabel 5 m, kalibrační smyčka, brašna na příslušenství a návod k obsluze v českém jazyce
Cívka 100 m červená (H), cívka 100 m modrá (S), cívka 100 m zelená (E), cívka 30 m černá (ES), naviják 10 m zelená (E), 4 zemní sondy, kladivo, 5 adaptérů vidlice/4 mm, zpevněná brašna Prestige
OBJ: P01.2999.30
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
260 870 Kč/ks
315 652,70 Kč s DPH
+-
Volitelné příslušenství k C.A 6472 - Měřič uzemění
Software
Software DataViewPro přístroje:
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všechny jednoduché záznamníky řady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všechny jednoduché záznamníky řady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
OBJ: P01.1020.95
EAN: 3760171418734
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
15 820 Kč/ks
19 142,20 Kč s DPH
+-
Příslušenství pro C.A 64xx
Adaptér pro napájení z autaPro dobíjení z automobilové zásuvky
OBJ: P01.1020.36B
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 770 Kč/ks
3 351,70 Kč s DPH
+-
3P - 50 m souprava pro měření zemního odporu
Cívka 50 m červená (H), cívka 50 m modrá (S), naviják 10 m zelená (E), 2 zemní sondy, kladivo, 5 adaptérů vidlice/4 mm, brašna Standard
OBJ: P01.1020.21
EAN: 3760171412152
Záruka: 12 m.
Není skladem
Prověříme pro Vás
6 720 Kč/ks
8 131,20 Kč s DPH
+-
3P - 100 m souprava pro měření zemního odporu
Cívka 100 m červená (H), cívka 100 m modrá (S), naviják 10 m zelená (E), 2 zemní sondy, kladivo, 5 adaptérů vidlice/4 mm, brašna Standard
OBJ: P01.1020.22
EAN: 3760171412169
Záruka: 12 m.
Není skladem
Prověříme pro Vás
8 850 Kč/ks
10 708,50 Kč s DPH
+-
3P - 150 m souprava pro měření zemného odporu
Cívka 150 m červená (H), cívka 150 m modrá (S), naviják 10 m zelená (E), 2 zemní sondy, kladivo, 5 adaptérů vidlice/4 mm, zpevněná brašna Standard
OBJ: P01.1020.23
EAN: 3760171412176
Záruka: 12 m.
Není skladem
Prověříme pro Vás
12 300 Kč/ks
14 883 Kč s DPH
+-
4P - 50 m souprava pro měření zemního odporu
Cívka 50 m červená (H), cívka 50 m modrá (S), cívka 33 m zelená (E), cívka 33 m černá (ES), naviják 10 m zelená (E), 4 zemní sondy, kladivo, 5 adaptérů vidlice/4 mm, zpevněná brašna Prestige
OBJ: P01.1020.40
EAN: 3760171412237
Záruka: 12 m.
Není skladem
Prověříme pro Vás
8 900 Kč/ks
10 769 Kč s DPH
+-
4P - 100 m souprava pro měření zemního odporu
Cívka 100 m červená (H), cívka 100 m modrá (S), cívka 100 m zelená (E), cívka 30 m černá (ES), naviják 10 m zelená (E), 4 zemní sondy, kladivo, 5 adaptérů vidlice/4 mm, zpevněná brašna Prestige
OBJ: P01.1020.24
EAN: 3760171412183
Záruka: 12 m.
Není skladem
Prověříme pro Vás
14 800 Kč/ks
17 908 Kč s DPH
+-
4P - 150 m souprava pro měření zemního odporu
Cívka 150 m červená (H), cívka 150 m modrá (S), cívka 100 m zelená (E), cívka 30 m černá (ES), naviják 10 m zelená (E), 4 zemní sondy, kladivo, 5 adaptérů vidlice/4 mm, zpevněná brašna Prestige
OBJ: P01.1020.25
EAN: 3760171412190
Záruka: 12 m.
Není skladem
Prověříme pro Vás
17 420 Kč/ks
21 078,20 Kč s DPH
+-
Převodník klešťový
MN82Pro přístroje C.A 6471 a C.A 6472
OBJ: P01.1204.52
EAN: 3760171413036
Záruka: 12 m.
Není skladem
Prověříme pro Vás
7 470 Kč/ks
9 038,70 Kč s DPH
+-
Popis výrobku

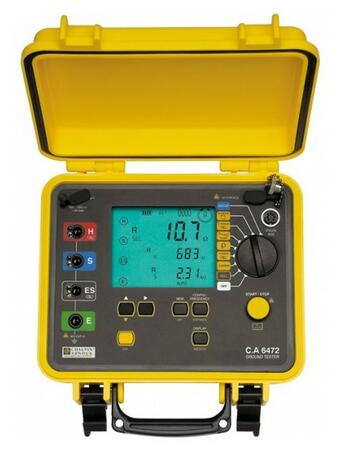

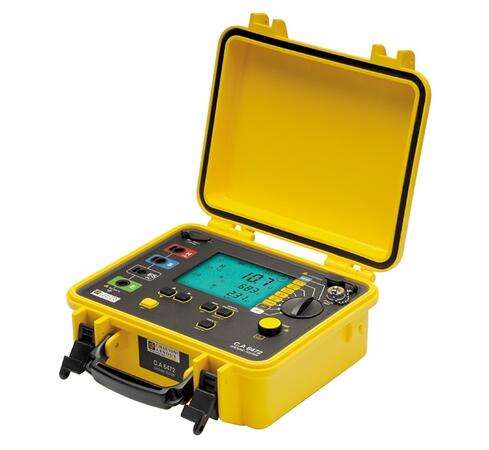

Měřič zemních odporů a rezistivity půdy C.A 6472
Měřič zemních odporů C.A 6472 je robustní a vysoce odolný, spolehlivý a snadno použitelný přístroj z nejvyšší řady měřičů uzemnění firmy Chauvin Arnoux.
Umožňuje snadné a bezpečné testování zemních odporů s automatickou volbou rozsahů. Nabízí automatickou i manuální volbu měřicí frekvence od 41 do 5 078 Hz a automatický výpočet rezistivity pomocí Wennerovy i Schlumbergerovy metody.
Přístroj nabízí měření klešťovými metodami a to jak selektivní metodu, tak metodu dvou kleští. Ve spojení s doplňkem C.A 6474 umožňuje unikátní měření uzemnění sloupů vysokého a velmi vysokého napětí i s připojeným vrcholovým lanem.
Výsledky lze ukládat do integrované paměti a přenášet do PC přes opticky oddělené USB. Integrovaný akumulátor napájí přístroj po velmi dlouhou dobu a usnadňuje provádění testů kdekoli potřebujete
Hlavní parametry
- Vhodné i pro měření za přítomnosti parazitních napětí, tellurických proudů a velkých přechodových odporů sond
- Automatická kontrola výsledku pomocí LED (indikace překročení měřicího rozsahu, chybného pólování sond a rušení)
- Rozlišení 10 mΩ až 100 Ω v závislosti na rozsahu
- Testovací napětí 16 nebo 32V
- Automatická i manuální volba měřicí frekvence 41 až 5 078 Hz v 91 krocích (zobrazení frekvence rušivého signálu)
- Měřicí proud až 200 mA
- Základní přesnost ± (2% + 1 digit)
- Rozlišení 1 mΩ až 10 Ω v závislosti na rozsahu
- Testovací napětí 16 nebo 32V
- Automatická i manuální volba měřicí frekvence 41 až 5 078 Hz v 91 krocích (zobrazení frekvence rušivého signálu)
- Měřicí proud až 200 mA
- Základní přesnost ± (2% + 1 digit)
- Testovací napětí 16 nebo 32V
- Automatická i manuální volba měřicí frekvence 41 až 128 Hz ve 22 krocích (zobrazení frekvence rušivého signálu)
- Měření 0,1 až 65,0 VAC/DC pro DC a 15 - 440 Hz
- Základní přesnost ± (2% + 1 digit)
- 2P od 0,01 do 99,9 kΩ
- 4P od 0,001 do 99,9 kΩ
- Základní přesnost ± (2% + 2 digity)
- Testovací proud > 200 mA
- měření selektivní země 4P bez rozpojení uzemnění
- výrazně šetří čas nutný pro přípravu měření
- k dispozici velké kleště C182 a kleště do stísněných prostor MN82
- měření bez rozpojení uzemnění
- výrazně šetří čas nutný pro přípravu měření
- měření od 0,01 do 500 Ω
- rozlišení 0,01 až 1 Ω
- Automatická měřicí frekvence 1367 Hz (nebo manuálně 1367, 1611, 1758 Hz)
- k dispozici velké kleště C182 a kleště do stísněných prostor MN82
- Měření 0,01 mV až 65,00 VAC/DC pro DC a 15 - 440 Hz
- Základní přesnost ± (5% + 1 digit)
- Měření závislosti potenciálu na vzdálenosti
- !! POUZE s doplňkem C.A 6474 !!
- Selektivní měření sloupů vysokého a velmi vysokého napětí
- Jako proudové převodníky jsou použité rogowského cívky AmpFlex o délce 5 nebo 8 m
- Současně měří na 4 kanálech a díky tomu není potřeba odpojovat vrcholová lana což je nebezpečné a časově i finančně náročné
- Možnost nastavení 3 stupňů citlivosti a několikeré ovinutí pružného převodníku kolem jedné nohy
- Frekvenční rozmítání 41 až 5 078 Hz v 91 krocích umožňuje provést měření charakteristiky impedance. Díky tomu lze studovat chování instalace při úderu blesku.
Komunikace a ukládání dat
- Paměť pro ukládání naměřených dat
- Opticky oddělené USB rozhraní pro přenos dat do PC a ovládání přístroje
- SW umožňuje nastavení přístroje a jeho ovládání
Další funkce a parametry
- Velký a přehledný 3-řádkový LCD displej s podsvícením
- Napájení z NiMH akumulátoru (kapacita pro cca 1 500 měření dle typu)
- Indikace nízkého stavu baterie
- Krytí IP53
- Rozměry 270 x 250 x 127 mm
- Hmotnost 3,2 kg
- Bezpečnostní kategorie CAT IV (50 Vef max)
- Záruka 2 roky (na hlavní přístroj)
Služby nabízené k námi dodaným přístrojům
- Konzultace vhodnosti jednotlivých typů s doporučením
- Poradenství se softwarem přístroje (pokud je součástí dodávky)
- Prodejní i poprodejní podpora
- Zajištění záručního i pozáručního servisu
- Zajištění pravidelných kalibrací
SOFTWARE PRO PŘÍSTROJ
 |
|
|
|
|
Technické údaje
Parametry
| Měřicí metoda | dvouvodičová klešťová třívodičová čtyřvodičová |
|---|---|
| Měř. specifického odporu půdy |  Ano |
| Zemní odpor | 1 mΩ … 100 kΩ |
| Měřicí kmitočet | 41 Hz … 5,078 kHz |
| Měření zemního potenciálu | Ano |
| Měření propojení | Ano |
| Unikající proud | 0,01 mA … 40 A |
| Sloupy VN a VVN | Ano |
| Měření napětí | Ano |
| Podsvětlený displej | Ano |
| Napájení z autozásuvky 12V DC | Ano |
| Paměť | Ano |
| Rozhraní | Ano |
| El. bezpečnost CAT | 4 |
| Stupeň krytí IP | 53 |
| Poznámka | Výběr z 91 meřicích kmitočtů. Dobíjitelný zdroj. |
