C.A 6545 - Měřič izolačních odporů

Digitální tester izolačních odporů 5kV

Měřič izolace do 10 TΩ
Test. napětí 500, 1000, 2500 a 5000 V
Nastavitelné test. napětí 40 - 5100 V
Výpočet PI, DAR, DD
Měření napětí, kapacity, unikající proudy
Alarmy, vyhlazení, paměť

Cena 78 100 Kč
94 501 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (1)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Kančo
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatní.

Varianty k produktu C.A 6545 - Měřič izolačních odporů (1)

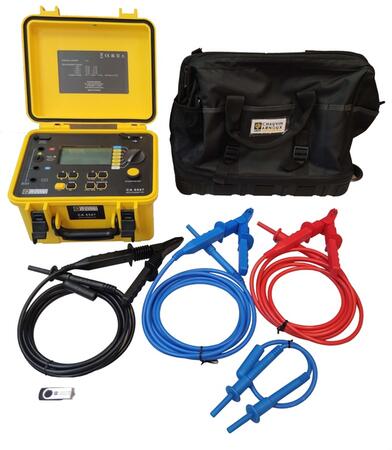

C.A 6545 - Digitální měřič izolačního odporu s příslušenstvím 2021
Měřič izolačního odporu
C.A 6545
Měřič izolace C.A 6545, 3 ks měřicí vodiče 3 m, ochranný vodič 0,35 m, přenosná brašna, napájecí vodič a návod k obsluze
OBJ: P01.1397.11
EAN: 3663653008716
Záruka: 24 m.
Není skladem
Prověříme pro Vás
78 100 Kč/ks
94 501 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k C.A 6545 - Měřič izolačních odporů

Příslušenství P01.2955.13, P01.2955.14, P01.2955.15 - VN kabel černá
Příslušenství pro C.A 654x
VN testovací kabel 8 m, 5 kV, černá
OBJ: P01.2955.14
EAN: 3663653008075
Záruka: 12 m.
Není skladem
Prověříme pro Vás
5 350 Kč/ks
6 473,50 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.2955.10, P01.2955.11, P01.2955.12 - VN kabel červená
Příslušenství pro C.A 654x
VN testovací kabel 8 m, 5 kV, červená
OBJ: P01.2955.11
EAN: 3663653008051
Záruka: 12 m.
Není skladem
Prověříme pro Vás
4 520 Kč/ks
5 469,20 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.2955.06, P01.2955.07, P01.2955.08 - VN kabel modrá
Příslušenství pro C.A 654x
VN testovací kabel 8 m, 5 kV, modrá
OBJ: P01.2955.07
EAN: 3663653008068
Záruka: 12 m.
Není skladem
Prověříme pro Vás
4 520 Kč/ks
5 469,20 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.2955.13, P01.2955.14, P01.2955.15 - VN kabel černá
Příslušenství pro C.A 654x
VN testovací kabel 15 m, 5 kV, černá
OBJ: P01.2955.15
EAN: 3663653008105
Záruka: 12 m.
Není skladem
Prověříme pro Vás
7 750 Kč/ks
9 377,50 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.2955.10, P01.2955.11, P01.2955.12 - VN kabel červená
Příslušenství pro C.A 654x
VN testovací kabel 15 m, 5 kV, červená
OBJ: P01.2955.12
EAN: 3663653008082
Záruka: 12 m.
Není skladem
Prověříme pro Vás
6 770 Kč/ks
8 191,70 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.2955.06, P01.2955.07, P01.2955.08 - VN kabel modrá
Příslušenství pro C.A 654x
VN testovací kabel 15 m, 5 kV, modrá
OBJ: P01.2955.08
EAN: 3663653008099
Záruka: 12 m.
Není skladem
Prověříme pro Vás
6 770 Kč/ks
8 191,70 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.2955.13, P01.2955.14, P01.2955.15 - VN kabel černá
Příslušenství pro C.A 654x
VN testovací kabel 3 m, 5 kV, černá
OBJ: P01.2955.13
EAN: 3663653008044
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 850 Kč/ks
3 448,50 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.2955.10, P01.2955.11, P01.2955.12 - VN kabel červená
Příslušenství pro C.A 654x
VN testovací kabel 3 m, 5 kV, červená
OBJ: P01.2955.10
EAN: 3663653008020
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 850 Kč/ks
3 448,50 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.2955.06, P01.2955.07, P01.2955.08 - VN kabel modrá
Příslušenství pro C.A 654x
VN testovací kabel 3 m, 5 kV, modrá
OBJ: P01.2955.06
EAN: 3663653008037
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 850 Kč/ks
3 448,50 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.2955.16 - VN kabel modrá
Příslušenství pro C.A 654x
VN Nástrčný vodič 0,35 m, 5 kV, modrá
OBJ: P01.2955.16
EAN: 3663653008112
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 270 Kč/ks
2 746,70 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.2952.31 - VN kabel černá, červená
Příslušenství pro C.A 654x
VN testovací kabely 3m sada
OBJ: P01.2952.31
EAN: 3663653000727
Záruka: 12 m.
Není skladem
Prověříme pro Vás
5 000 Kč/ks
6 050 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.2952.32 - VN kabel černá, červená
Příslušenství pro C.A 654x
VN testovací kabely 3m sada
OBJ: P01.2952.32
EAN: 3760171414255
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 650 Kč/ks
3 206,50 Kč s DPH
Porovnání
+-
Košík
Sada krokosvorek
Sada krokosvorek

CAT IV, 1000 V, 15 A, černá a červená
Připojení vodičů 4 mm


Zjistit více
OBJ: P01.2954.57Z
EAN: 3760171416488
Záruka: 12 m.
Není skladem
Prověříme pro Vás
770 Kč/ks
931,70 Kč s DPH
Porovnání
+-
Košík
Sada měřicích hrotů
Sada měřicích hrotů
1 sada hrotů červená a černá
Zjistit více
OBJ: P01.2954.58Z
EAN: 3760171416495
Záruka: 12 m.
Není skladem
Prověříme pro Vás
340 Kč/ks
411,40 Kč s DPH
Porovnání
+-
Košík
Příslušenství P03.2975.14 - Pojistka
Náhradní díl
Pojistka 0,1A HBC k C.A 654x
Fast fuse 10mA 5x20 380V 10kA
Minimální odběr 3ks
OBJ: P03.2975.14
EAN: 3760171414958
Záruka: 12 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

Měřič izolačních odporů variabilním napětím 40 až 5100 V v robustním provedení C.A 6545 s pamětí

Měřič izolačních odporů C.A 6545 je robustní a vysoce odolný, spolehlivý a snadno použitelný přístroj s vnitřní pamětí. Díky variabilnímu testovacímu napětí od 40 do 5100V je ideální pro řešení mnoha problémů při uvádění zařízení do provozu a pro preventivní údržbářské aplikace. Nabízí automatické kvalitativní funkce jako je výpočet indexu polarizace (PI) a dielektrické absorpce (DAR) nebo měření dielektrické absorpce vícevrstvých dielektrik (DD). Integrovaný akumulátor napájí přístroj po velmi dlouhou dobu a usnadňuje provádění testů kdekoli potřebujete.

Ikona - Čip 40x40Hlavní parametry

  • Měření izolačních odporů od 0,01 MΩ do 10 TΩ
  • Pevná testovací napětí 500, 1 000, 2500 a 5 000 V
  • Nastavitelné variabilní testovací napětí od 40 do 5 100 V
  • Měření napětí od 1 do 5100 V
  • Měření kapacity od 0,001 do 49,99 F
  • Měření unikajícího proudu 0,000 nA do 3000 μA
  • Výpočet indexu polarizace a dielektrické absorpce (PI a DAR)
  • Výpočet indexu dielektrické absorpce (DD)
  • Detekce externího napětí před měřením
  • Časová závislost izolačního odporu R(t) (nastavitelný interval ukládání)
  • Možnost měření i při malých externích rušivých napětích
  • Funkce vyhlazení SMOOTH pro stabilní výsledek při rušení
  • Funkce programovatelného akustického a optického ALARMU a časovače
  • Automatické vybití obvodu po měření se zobrazením hodnoty zbytkového napětí

Ikona - SD 40x40Komunikace a ukládání dat

  • Paměť pro ukládání naměřených dat

Ikona - Baterie 40x40Další funkce a parametry

  • Velký a překledný LCD displej s podsvícením a bargrafem
  • 3 vysokonapěťové bezpečnostní zdířky
  • Krytí IP53
  • Napájení NiMH akumulátor s vestavěnou nabíječkou
  • Rozměry 270 x 250 x 180 mm
  • Hmotnost 4,3 kg
  • Bezpečnostní kategorie CAT III / 600 V
  • Záruka 2 roky (na hlavní přístroj)

Ikona - Prezentace 40x40Ikona - Diplom 40x40Služby nabízené k námi dodaným přístrojům

  • Konzultace vhodnosti jednotlivých typů s doporučením
  • Poradenství se softwarem přístroje (pokud je součástí dodávky)
  • Prodejní i poprodejní podpora
  • Zajištění záručního i pozáručního servisu
  • Zajištění pravidelných kalibrací

Technické údaje

Parametry

TypDigitální
Bargrafano Ano
Zkušební napětí Uzk250 V
Zobrazení sk. hodnoty Uzkano Ano
Měření izol. odporu10 kΩ … 10 TΩ
Nastavitelné Uzk40 V … 5,1 kV
Rozsah měření U AC0,1 V … 2,5 kV
Rozsah měření U DC0,1 V … 5,1 kV
Unikající proudyano Ano
Index polarizace PIano Ano
Koef. diel. absorbce DARano Ano
Koef. vybíjení dielektrika DDano Ano
Kapacitaano Ano
Teplotabe Ne
Odporbe Ne
Test propojení (200 mA)be Ne
Zobrazení průběhu R(t)ano Ano
Vyhlazeníano Ano
Automatické vybitíano Ano
ALARMano Ano
Časovačano Ano
Podsvětlený displejano Ano
Dobíjecí baterieano Ano
Paměťano Ano
Rozhraníbe Ne
Stupeň krytí IP53
Ex provedeníbe Ne
PoznámkaMožnost měření s přítomností externího napětí.


Měření izolačního odporu
Zkušební napětí / rozsah 250 V / 0,01 ... 2000 MΩ
1000 V / 0,1 ... 4000 MΩ
2500 V / 0,3 ... 10000 MΩ
5000 V / 0,3 ... 10000 MΩ
variabilně:
40 ... 1000 V s krokem 10 V
1000 V ... 5100 V s krokem 100 V
Přesnost ±(5 % z č.h. + 3 dig)
Měření napětí
Rozsah 0 ... 5000 V AC/DC
Přesnost ±(1 % z č.h. + 1 dig)
Měření svodového proudu
Rozsah 1 pA ... 3 mA
Přesnost ±(3 % z č.h.)
Měření kapacity
Rozsah 5 nF ... 50 μF
Přesnost ±(10 % z č.h. + 1 dig)
Všeobecná data
Zobrazení LCD s bargrafem, 3999 digitů s možností podsvětlení
Paměť 20 hodnot R(t)
Krytí IP 53, IK 04
El. bezpečnost ČSN EN 61010 / ČSN EN 61557
Kategorie přepětí CAT III / 1000 V
Napájení NiMH baterie, napájení 85 ... 256 V V
Rozměry 270×250×180 mm
Hmotnost 4,3 kg
