C.A 6547 - Měřič izolačních odporů
Digitální tester izolačních odporů 5kV
Měřič izolace do 10 TΩ
Test. napětí 500, 1000, 2500 a 5000 V
Nastavitelné test. napětí 40 - 5100 V
Výpočet PI, DAR, DD
Měření napětí, kapacity, unikající proudy
Alarmy, vyhlazení, komunikace, paměť
Test. napětí 500, 1000, 2500 a 5000 V
Nastavitelné test. napětí 40 - 5100 V
Výpočet PI, DAR, DD
Měření napětí, kapacity, unikající proudy
Alarmy, vyhlazení, komunikace, paměť
49 990 Kč
Cena 60 488 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (1)
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatní.

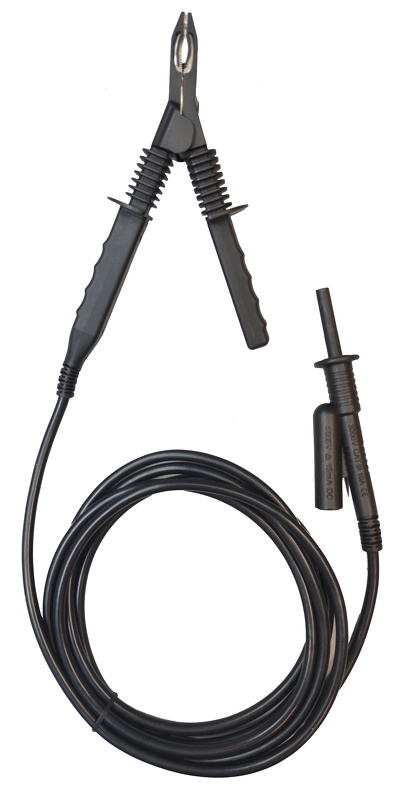

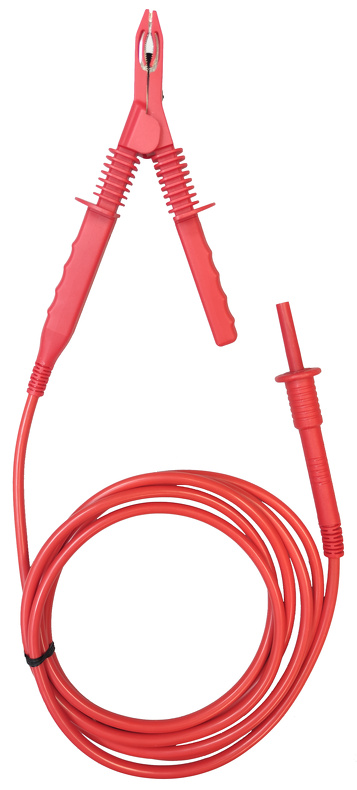

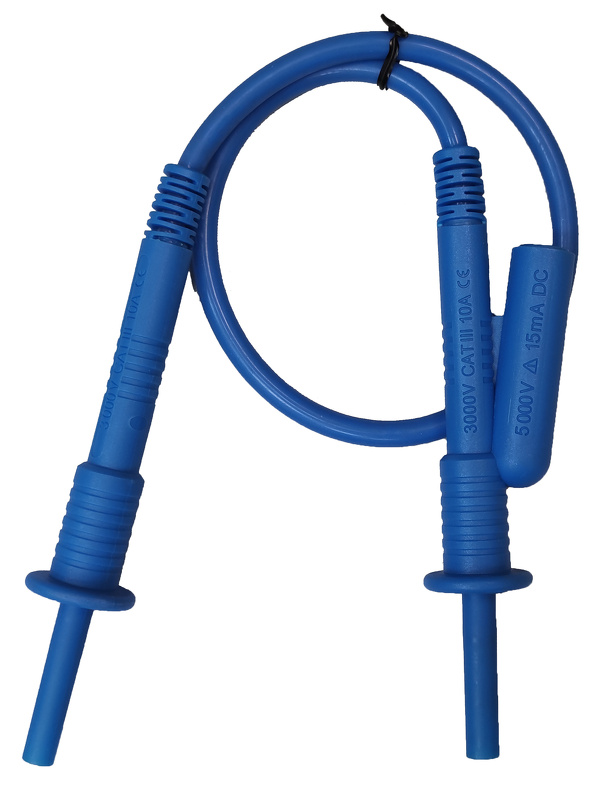

Volitelné příslušenství k C.A 6547 - Měřič izolačních odporů

Software
Software DataViewPro přístroje:
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všechny jednoduché záznamníky řady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všechny jednoduché záznamníky řady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
Popis výrobku

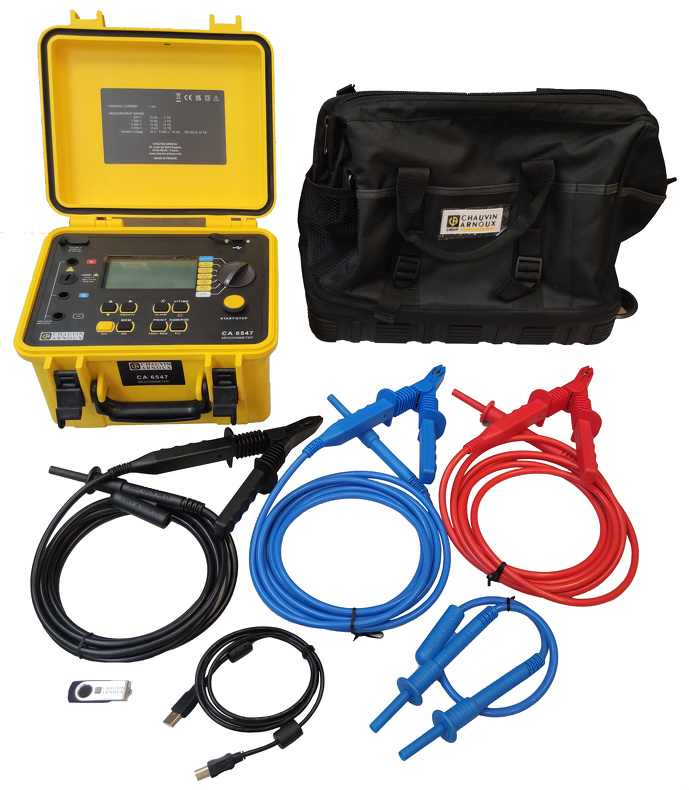

Měřič izolačních odporů variabilním napětím 40 až 5100 V v robustním provedení C.A 6547 s pamětí a komunikací
Měřič izolačních odporů C.A 6547 je robustní a vysoce odolný, spolehlivý a snadno použitelný přístroj. Díky variabilnímu testovacímu napětí od 40 do 5100V je ideální pro řešení mnoha problémů při uvádění zařízení do provozu a pro preventivní údržbářské aplikace. Nabízí automatické kvalitativní funkce jako je výpočet indexu polarizace (PI) a dielektrické absorpce (DAR) nebo měření dielektrické absorpce vícevrstvých dielektrik (DD). Integrovaný akumulátor napájí přístroj po velmi dlouhou dobu a usnadňuje provádění testů kdekoli potřebujete. Vnitřní paměť a komunikace umožňuje dodatečné zpracování výsledků v PC.Hlavní parametry

- Měření izolačních odporů od 0,01 MΩ do 10 TΩ
- Pevná testovací napětí 500, 1 000, 2500 a 5 000 V
- Nastavitelné variabilní testovací napětí od 40 do 5 100 V
- Měření napětí od 1 do 5100 V
- Měření kapacity od 0,001 do 49,99 F
- Měření unikajícího proudu 0,000 nA do 3000 μA
- Výpočet indexu polarizace a dielektrické absorpce (PI a DAR)
- Výpočet indexu dielektrické absorpce (DD)
- Detekce externího napětí před měřením
- Časová závislost izolačního odporu R(t) (nastavitelný interval ukládání)
- Možnost měření i při malých externích rušivých napětích
- Funkce vyhlazení SMOOTH pro stabilní výsledek při rušení
- Funkce programovatelného akustického a optického ALARMU a časovače
- Automatické vybití obvodu po měření se zobrazením hodnoty zbytkového napětí
Komunikace a ukládání dat

- Paměť pro ukládání naměřených dat
- USB rozhranní pro přenos dat do PC, ovládání přístroje
- SW umožňuje nastavení přístroje a také omezit či zablokovat některou polohu pro zkušební napětí (z důvodu nechtěné manipulace)
- Megohmmeter Transfer® v českém jazyce pro stažení, tisk a export naměřených dat do tabulkových procesorů (např. MS Excel). Rovněž umožňuje komunikaci s přístrojem v reálném čase.
- Software DataView® v českém jazyce (volitelné příslušenství) umožňuje vyšší analýzu naměřených dat. Databázové zpracování nabízí evidenci míst měření, techniků provádějících měření, zákazníků. Umožňuje vkládání externích dat z dalších aplikací (např. MS Word, Excel, ...), poznámky, obrázky a jiné
Další funkce a parametry
- Velký a překledný LCD displej s podsvícením a bargrafem
- 3 vysokonapěťové bezpečnostní zdířky
- Krytí IP53
- Napájení NiMH akumulátor s vestavěnou nabíječkou
- Rozměry 270 x 250 x 180 mm
- Hmotnost 4,3 kg
- Bezpečnostní kategorie CAT III / 600 V
- Záruka 2 roky (na hlavní přístroj)
Služby nabízené k námi dodaným přístrojům

- Konzultace vhodnosti jednotlivých typů s doporučením
- Poradenství se softwarem přístroje (pokud je součástí dodávky)
- Prodejní i poprodejní podpora

- Zajištění záručního i pozáručního servisu
- Zajištění pravidelných kalibrací
SOFTWARE PRO PŘÍSTROJ
![]() |
|
|
![]() |
|
Technické údaje
Parametry
Typ | Digitální |
---|---|
Bargraf | |
Zkušební napětí Uzk | 50 V 100 V 250 V 500 V 1000 V 2500 V 5000 V |
Zobrazení sk. hodnoty Uzk | |
Měření izol. odporu | 30 kΩ … 10 TΩ |
Nastavitelné Uzk | 40 V … 5,1 kV |
Rozsah měření U AC | 0,1 V … 2,5 kV |
Rozsah měření U DC | 0,1 V … 5,1 kV |
Unikající proudy | |
Index polarizace PI | |
Koef. diel. absorbce DAR | |
Koef. vybíjení dielektrika DD | |
Kapacita | |
Teplota | |
Odpor | |
Test propojení (200 mA) | |
Zobrazení průběhu R(t) | |
Vyhlazení | |
Automatické vybití | |
ALARM | |
Časovač | |
Podsvětlený displej | |
Dobíjecí baterie | |
Paměť | |
Rozhraní | |
Stupeň krytí IP | 53 |
Ex provedení | |
Poznámka | Možnost měření s přítomností externího napětí. |
