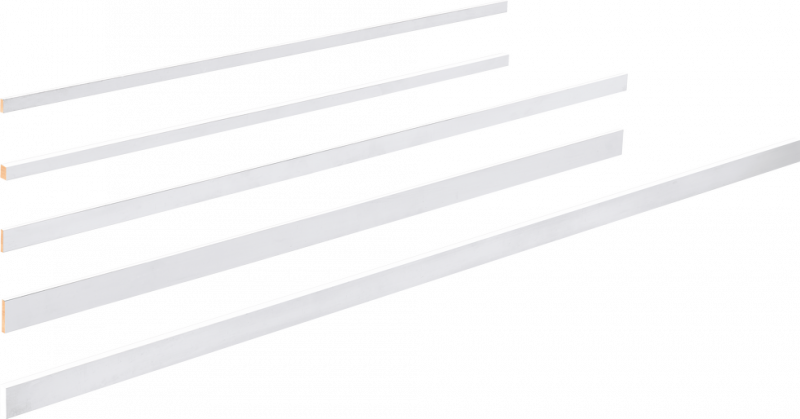

Sběrnice pro centrální napájecí systém

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Přípojnice.

Dostupnost: Prodej ukončen
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.

Popis výrobku

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Přípojnice.

Pocínováním Cu-sběrnic se podstatně redukuje spotřeba času k vytvoření spojů a sběrnice jsou účinně chráněny proti agresivním látkám.


Rozšířené informace

Proudová zatížitelnost je udána u plochých sběrnic při teplotě okolí 35 °C a teplotě sběrnice 65 °C.

  • Rádius R 0,5
  • Dovolená tolerance:
         Šířka: +0,1 / -0,5
         Tloušťka: +0,1 / -0,3

Centrální jednotka 3200 A

Obj. čísloJm. proud
[A]
Hmotnost
[kg]
Průřez
[mm×mm]
Délka
[mm]
Povrchová úprava
01840.000 630 1,21 30×10 mm 0,45 pocínovaná
01844.000 630 1,75 30×10 mm 0,65 pocínovaná
01625.000 630 6,46 30×10 mm 2,4 pocínovaná
01204.000 630 9,69 30×10 mm 3,6 pocínovaná
01609.000 1250 10,06 H profil 2,4 pocínovaná
01224.000 1250 15,10 H profil 3,6 pocínovaná
01250.000 1250 10,06 H profil 2,4 holá
01223.000 1250 15,10 H profil 3,6 holá
01838.000 1600 2,90 H profil 0,45 pocínovaná
01831.000 1600 4,19 H profil 0,65 pocínovaná
01608.000 1600 15,48 H profil 2,4 pocínovaná
01190.000 1600 23,22 H profil 3,6 pocínovaná
01249.000 1600 15,48 H profil 2,4 holá
01229.000 1600 23,22 H profil 3,6 holá
01188.000 2500 4,70 HH profil 0,45 pocínovaná
01189.000 2500 6,90 HH profil 0,65 pocínovaná
01187.000 2500 25,50 HH profil 2,4 pocínovaná
01227.000 2500 38,22 HH profil 3,6 pocínovaná

Vyšší hodnoty proudové zatížitelnosti než podle DIN 43671 jsou vypočítávány podle provozních podmínek. Díky provedení sběrnic a díky cirkulaci vzduchu uvnitř zařízení je příznivě ovlivněna teplota sběrnice.
Při změně okolních podmínek může být stanoven korekční faktor podle diagramu níže:

Proudová zatížitelnost sběrnic

V závislosti na teplotě okolí může být zjištěn pro ploché sběrnice korekční faktor k2 odpovídající DIN 43 671 podle vyobrazeného diagramu. Při změně provozních podmínek a při trvalém zatížení je nutné zohlednit korekční faktor.

Naproti tomu mohou být sběrnice více zatíženy, když komponenty mají odpovídající vyšší trvalou tepelnou odolnost.

Například pocínované sběrnice 30×10 smějí být zatíženy za normálních provozních podmínek 630 A. Při zatížení například 800 A je potřebný korekční faktor 1,3. Na diagramu je znázorněno, žže při tomto korekčním faktoru a při 35 °C teploty vzduchu je sběrnice zahřátá na 85 °C.

Diagram faktoru k2
