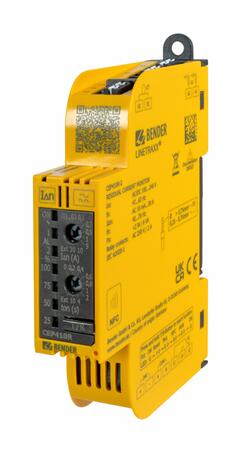

CEP410R-2 - Monitor reziduálních proudů
Citlivý monitor střídavých a pulsačních stejnosměrných reziduálních proudů typu A podle ČSN EN IEC 62020-1
Kompaktní přístroj pro monitorování centrálního zemnícího bodu (CEP) TN-S soustavách. Přístroj disponuje jedním výstupním relé s přepínacími kontakty a komunikačními rozhraními RS485/Modbus RTU a NFC. Pro funkci je nezbytný externí měřicí proudový transformátor.
Dotaz na produktPorovnat
Varianty k produktu CEP410R-2 - Monitor reziduálních proudů (1)
Měření proudů typu A (AC proudů a DC pulzačních)
In1: 50...100% z In2
In2: 10mA...30A, 42...70Hz,
Us: DC 24 V, AC/DC 100...240 V, 47...63 Hz
Modbus RTU, 1 x relé
Externí transformátor
Volitelné příslušenství k CEP410R-2 - Monitor reziduálních proudů
pro RCMS425-L, MRCDB425-L, MRCD410R,
CEP410R
Popis výrobku
- Přístroj pro monitorování centrálního zemnícího bodu (Central Earthing Point, CEP) TN-S soustavách
- Citlivé monitorování AC a pulzačních DC reziduálních proudů typu A podle normy ČSN EN IEC 62020-1
- Měření RMS hodnoty
- Nastavitelná hodnota reakce IΔn v rozsahu 10 mA…30 A (42…70 Hz)
- Napájecí napětí DC 24 V a AC/DC 100…240 V
- Zobrazení měřené hodnoty pomocí LED (bargraf)
- Nastavitelná hodnota zpoždění reakce
- Jedno alarmové relé s přepínacími kontakty
- Volitelný režim N/C nebo N/O a paměť poruchy
- Rozhraní NFC pro snadné nastavování parametrů pomocí aplikace Bender Connect App
- Rozhraní RS-485 s protokolem Modbus RTU
- Až 247 přístrojů v jednom systému
- Trvalá kontrola připojení měřicího proudového transformátoru
- Šířka pouzdra odpovídá jednomu modulu (18 mm)
Aplikace Bender Connect App
Více informací a odkazy ke stažení zde: Bender Connect App
Rozšířené informace
Citlivý monitor reziduálních proudů CEP410R je určen pro detekci reziduálních proudů v uzemněných sítích (TN/TT), v nichž musí být v případě poruchy signalizován alarm, ale zároveň nesmí dojít k vypnutí napájení. Přístroj lze rovněž použít k monitorování jednotlivých vodičů, jako např. PE vodiče nebo propojů N-PE nebo PE-PAS.
Dvě samostatně nastavitelné hodnoty reakce umožňuji rozlišovat mezi výstrahou a alarmem (výstrahu lze nastavit v rozsahu 50…100 % z nastavené hodnoty reakce reziduálního proudu IΔn).
Aplikace

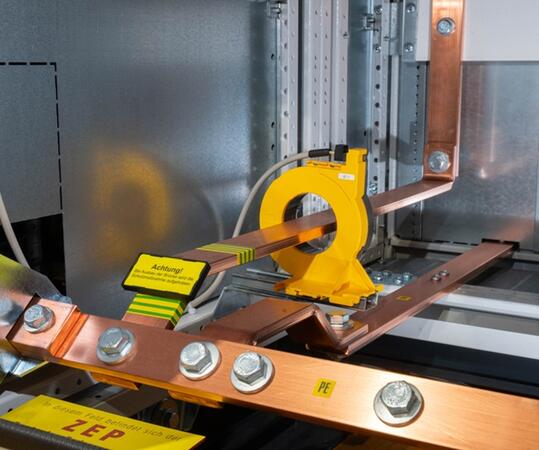

- Monitorování centrálního zemnícího bodu (Central Earthing Point, CEP) TN-S soustavách
Funkce
Po připojení napájecího napětí Us k přístroji je aktivováno zpoždění po spuštění t. Případné překročení nastavené hodnoty reakce reziduálního proudu během tohoto intervalu nemá vliv na sepnutí alarmového relé. Vlastní měření reziduálního proudu se provádí pomocí externího měřicího transformátoru.
Pokud měřená hodnota reziduálního proudu přesáhne hodnotu pro výstrahu a/nebo pro alarm, je aktivováno zpoždění reakce ton. Po uplynutí zpoždění reakce sepne alarmové relé a příslušná alarmová LED se rozsvítí. Pokud by došlo k poklesu měřené hodnoty reziduálního proudu zpět pod nastavenou hodnotu reakce před uplynutím reakce zpoždění ton, k sigalizaci alarmu nedojde: výstražné LED diody AL1, AL2 se nerozsvítí a alarmové relé nesepne. Pokud měřená hodnota reziduálního proudu klesne zpět pod nastavenou hodnotu reakce, počně běžet zpoždění při uvolnění toff. Po uplynutí intervalu toff se alarmové relé přepne zpět do výchozí pozice. Pokud je aktivována paměť poruchy, zůstane alarmové relé sepnuté až do doby stlačení tlačítka T/R na dobu delší než 1 s a kratší než 3 s.
Tlačítko T/R button dále slouží ke spuštění testu přístroje a k nastavení Modbus adresy.
Normy
Monitory reziduálních proudů CEP410R odpovídají normě IEC 62020-1.
Rozměry
Rozměry monitoru reziduálních proudů CEP410R v mm
Technické údaje
Parametry
| Signalizace | LED |
|---|---|
| Výstupní relé | 1 |
| Distribuční síť TN/TT |  Ano |
| Distribuční síť IT |  Ne |
| Charakteristika reziduálního proudu AC, A | Ano |
| Charakteristika reziduálního proudu AC, A, B | Ne |
| Kmitočtový rozsah | 42 Hz … 70 Hz |
| Počet měřících kanálů | 1 |
| Prahové hodnoty lΔn1 | 50 % … 100 % |
| Prahové hodnoty lΔn2 | 10 mA … 30 A |
| Zpoždění reakce ton | 0 … 10 s |
| Zpoždění při spuštění t | 0 … 999 s |
| Zpoždění uvolnění toff | 0 … 999 s |
| Pracovní režim výstupních relé | N/C nebo N/O |
| Montáž na DIN lištu | ANO |
| Montáž pomocí šroubů | ANO |
| Rozhraní BMS | Ne |
| Modbus RTU | Ano |
| Rozhraní NFC | Ano |
| Rozsah pracovních teplot | -25 °C … 55 °C |
