PEL 103 - Záznamník kvality elektrické energie

Záznamník kvality elektrické energie

Záznamník kvality elektrické energie (TRMS) pro jedno a třífázové sítě do 1 000 V s jmenovitým kmitočtem DC, 50, 60 a 400 Hz. Záznamník umožňuje přenos dat do PC v reálném čase s možností monitorovat více míst instalace. Rozhraní USB, Ethernet a Bluetooth.
od 43 620 Kč
Cena od 52 780 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (3)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Kančo
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatní.

Varianty k produktu PEL 103 - Záznamník kvality elektrické energie (3)

Filtrace
Skladem

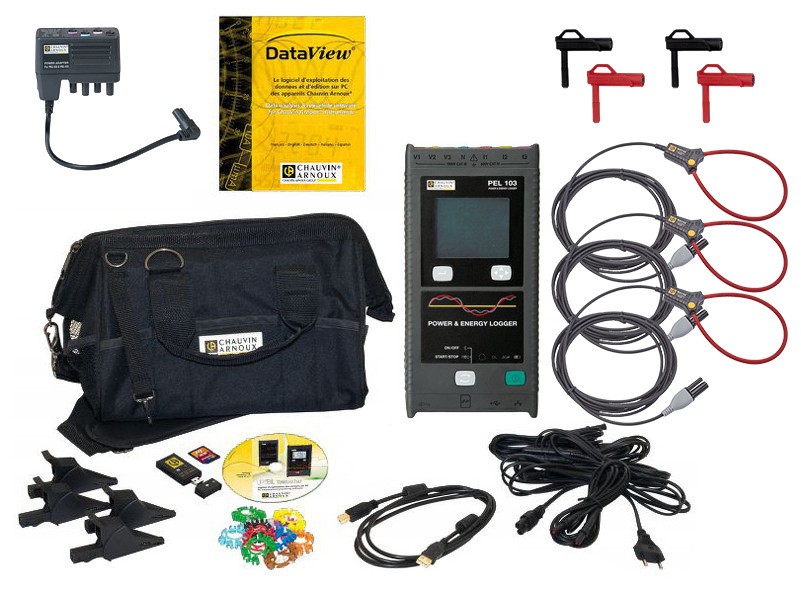

PEL 103 + MA194 + DataView + adaptér - Záznamník kvality elektrické energie s příslušenstvím
Analyzátor sítě třífázový
PEL 103 + MA194/350 + DataView + Adaptér napájení + Magnetické svorky

Obsah dodávky je shodný jako u přístroje PEL103
Navíc obdržíte
- převodníky MA194/350 3ks
- software DataView
- adaptér napájení z měřené instalace
- magnetické svorky 4 ks


Akce platí pouze do vyprodání skladových zásob.
Akce
OBJ: P01.2999.G019
Záruka: 24 m.
Skladem v GHV
skladem 5 ks
81 140 Kč
47 990 Kč/ks
58 068 Kč s DPH
Porovnání
+-
Košík
PEL 103 - Záznamník kvality elektrické energie s příslušenstvím
Analyzátor sítě třífázový
PEL 103
Záznamník PEL103,
bez klešťových převodníků,
4 ks měřicí vodiče Ø4 mm - délka 3 m,
4 ks krokosvorky Ø4 mm,
sada barevných kroužků, SD karta, adaptér USB/SD, USB kabel, software PEL Transfer, brašna a návod k obsluze v českém jazyce
OBJ: P01.1571.53
EAN: 3760171418109
Záruka: 24 m.
Skladem v GHV
skladem 5 ks
43 620 Kč/ks
52 780 Kč s DPH
Porovnání
+-
Košík

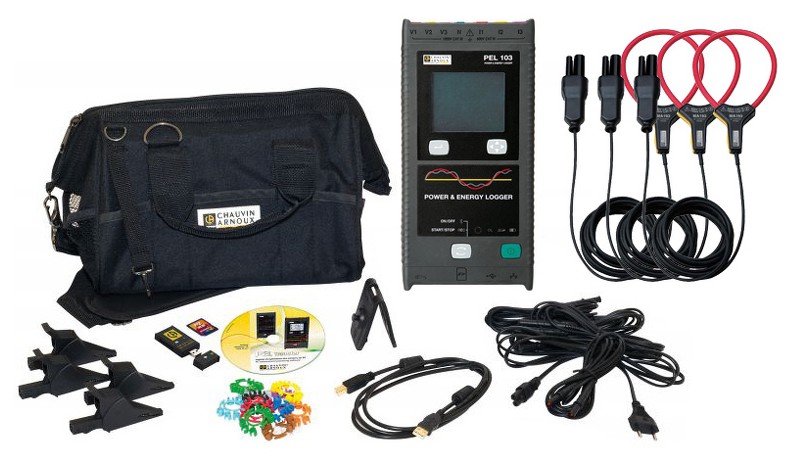

PEL 103 + MA193 - Záznamník kvality elektrické energie s příslušenstvím
Analyzátor sítě třífázový
PEL 103 + MA193
Záznamník PEL103,
3 ks pružných převodníků MiniFlex MA193,
4 ks měřicí vodiče Ø4 mm - délka 3 m,
4 ks krokosvorky Ø4 mm,
sada barevných kroužků, SD karta, adaptér USB/SD, USB kabel, software PEL Transfer, brašna a návod k obsluze v českém jazyce
OBJ: P01.1571.51
EAN: 3760171418086
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Volitelné příslušenství k PEL 103 - Záznamník kvality elektrické energie

Příslušenství P01.1205.92, P01.1205.93, P01.1205.94 - Klešťový převodník MA194-250/350/1000
Příslušenství pro C.A 8xxx, PEL1xx
Mini-AmpFLEX MA194/1000 černá
Pružný převodník Mini-AmpFLEX MA194-1000 černý 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 1000 mm
OBJ: P01.1205.94
Záruka: 12 m.
Skladem v GHV
skladem 7 ks
6 520 Kč/ks
7 889 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1205.92, P01.1205.93, P01.1205.94 - Klešťový převodník MA194-250/350/1000
Příslušenství pro C.A 8xxx, PEL1xx
Mini-AmpFLEX MA194/350 černá
Pružný převodník Mini-AmpFLEX MA194-350 černý 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 350 mm
OBJ: P01.1205.92
Záruka: 12 m.
Skladem v GHV
skladem >10 ks
5 950 Kč/ks
7 200 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1205.92, P01.1205.93, P01.1205.94 - Klešťový převodník MA194-250/350/1000
Příslušenství pro C.A 8xxx, PEL1xx
Mini-AmpFLEX MA194/250 černá
Pružný převodník Mini-AmpFLEX MA194-250 černý 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 250 mm
OBJ: P01.1205.93
Záruka: 12 m.
Není skladem
Prověříme pro Vás
5 650 Kč/ks
6 837 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1205.26B - Klešťový převodník A193/450
Příslušenství pro C.A 8xxx, PEL 1xx
AmpFLEX A193/450 černá

Pružný převodník AmpFLEX A193/450mm černá 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 450 mm

OBJ: P01.1205.26B
EAN: 3760171413159
Záruka: 12 m.
Není skladem
Prověříme pro Vás
6 400 Kč/ks
7 744 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1205.31B - Klešťový převodník A193/800
Příslušenství pro C.A 8xxx, PEL 1xx
AmpFLEX A193/800 černá

Pružný převodník AmpFLEX A193/800mm černá 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 800 mm

OBJ: P01.1205.31B
EAN: 3760171413166
Záruka: 12 m.
Není skladem
Prověříme pro Vás
8 850 Kč/ks
10 709 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1204.25B - Klešťový převodník MN93
Příslušenství pro C.A 8xxx, PEL 1xx
MN93 černá

Klešťový převodník MN93 černá 1 ks
AC rozsah 2 A ... 200 A
Průměr otvoru ø20 mm

OBJ: P01.1204.25B
EAN: 3760171412992
Záruka: 12 m.
Není skladem
Prověříme pro Vás
4 870 Kč/ks
5 893 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1204.34B - Klešťový převodník MN93A
Příslušenství pro C.A 8xxx, PEL 1xx
MN93A černá

Klešťový převodník MN93A černá 1 ks,
AC rozsah 0,005 A ... 5 A a rozsah 0,1 A...100 A, ø20 mm
Průměr otvoru ø20 mm

OBJ: P01.1204.34B
EAN: 3760171413012
Záruka: 12 m.
Skladem v GHV
skladem 1 ks
7 220 Kč/ks
8 736 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1200.79B - Klešťový převodník PAC93B
Příslušenství pro C.A 8xxx, PEL 1xx
PAC93 černá

Klešťový převodník PAC93 černá 1 ks, 9V baterie 1ks
AC rozsah 1A ... 1000 A a DC rozsah 1 A...1300 A
Průměr otvoru ø39 mm

OBJ: P01.1200.79B
EAN: 3760171412640
Záruka: 12 m.
Není skladem
na cestě 9 ks
11 370 Kč/ks
13 758 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1201.10 - Klešťový převodník J93
Příslušenství pro C.A 8xxx, PEL 1xx
J93
Klešťový převodník J93 černá 1 ks, kufr 1ks, sada identifikačních kroužků 1ks, 9V baterie 1ks
AC rozsah 50A ... 3500 A a DC rozsah 50 A...5000 A
Průměr otvoru ø72 mm
OBJ: P01.1201.10
EAN: 3760171418796
Záruka: 12 m.
Není skladem
Prověříme pro Vás
54 520 Kč/ks
65 969 Kč s DPH
Porovnání
+-
Košík
E27 Převodník klešťový
Převodník klešťový
E27
Rozsahy měření 0,05 A...7 A AC (10 A DC), 0,05 A...70 A AC (100 A DC)
Výstup 100 mV / A, 10 mV / A, šířka pásma 100 kHz
Průměr 11,8 mm, vodič s konektory BNC
Napájení: baterie 9V nebo adaptér
Dodávka včetně 9V baterie a návodu na obsluhu
Zjistit více
OBJ: P01.1200.27
EAN: 3663653007757
Záruka: 24 m.
Není skladem
na cestě 1 ks
10 170 Kč/ks
12 306 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1020.81 - Adaptér pro E3N
Příslušenství pro C.A 8xxx, PEL10x
Adaptér k E3N pro C.A833x, PEL10x
Nutný pro připojení převodníku E3N k C.A 833x a PEL10x
OBJ: P01.1020.81
EAN: 3760171412305
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 900 Kč/ks
3 509 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1203.23B - Klešťový převodník C193
Příslušenství pro C.A 8xxx, PEL 1xx
C193 černá

Klešťový převodník C193 černá 1 ks
AC rozsah 3 A ... 1000 A
Průměr otvoru ø52 mm

OBJ: P01.1203.23B
EAN: 3760171412794
Záruka: 12 m.
Není skladem
Prověříme pro Vás
10 400 Kč/ks
12 584 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1020.95 - DataView Software
Software
Software DataView
Pro přístroje:
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všechny jednoduché záznamníky řady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
OBJ: P01.1020.95
EAN: 3760171418734
Záruka: 24 m.
Skladem v GHV
skladem >50 ks
15 820 Kč/ks
19 142 Kč s DPH
Porovnání
+-
Košík

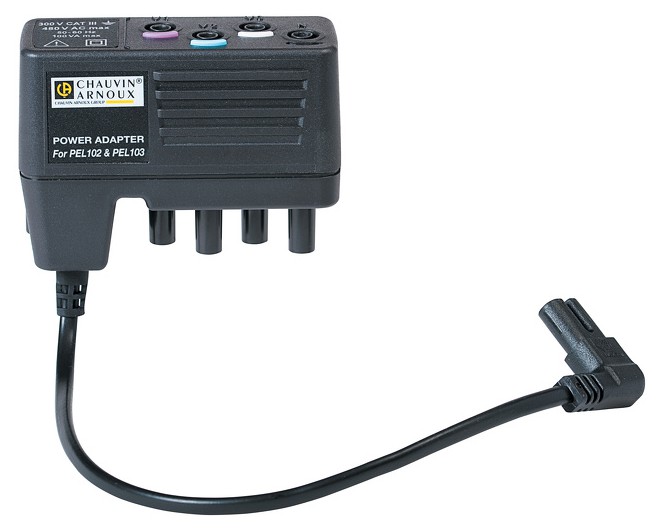

PEL 10x - Adaptér napájení
Příslušenství pro PEL 10x
Adaptér napájecí k PEL 10x 600V V2
Adaptér pro napájení z měřené instalace
600V AC max, 50, 60 a 400 Hz, 100VA max
OBJ: P01.1022.04
Záruka: 12 m.
Skladem v GHV
skladem 5 ks
4 750 Kč/ks
5 748 Kč s DPH
Porovnání
+-
Košík
XMA-7 černá Svorka magnetická
Svorka magnetická
XMA-7 černá
CAT III, 1000V, 2A, černá
Průměr magnetu 7 mm, délka 10 mm
Připojení vodičů 4 mm
Zjistit více
OBJ: 66.9516-21
EAN: 2050000366413
Záruka: 12 m.
Skladem v GHV
skladem 6 ks
364 Kč/ks
441 Kč s DPH
Porovnání
+-
Košík
Magnetické adaptéry (2ks) Adaptér magnetický
Adaptér magnetický
Magnetické adaptéry (2ks)
CAT IV, 600V, 4A, černá + červená
Průměr magnetu 6,6 mm, délka 33 mm
Připojení vodičů 4 mm
Zjistit více
OBJ: P01.1030.58Z
EAN: 3760171417379
Záruka: 12 m.
Skladem v GHV
skladem >10 ks
1 150 Kč/ks
1 392 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1020.80 - Sada označovacích kroužků
Náhradní díl
Sada identifikačních kroužků
12 barevných kroužků
OBJ: P01.1020.80
EAN: 3760171412299
Záruka: 12 m.
Skladem v GHV
skladem 1 ks
1 000 Kč/ks
1 210 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.2980.78 - Brašna S20
Brašna
330 x 240 x 240 mm
OBJ: P01.2980.78
EAN: 3663653000734
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 970 Kč/ks
2 384 Kč s DPH
Porovnání
+-
Košík
Navíjecí pouzdro ReelBox
Navíjecí pouzdro ReelBox
Uložení vodiče 1x 3m nebo 2x 1,5m
Zjistit více
OBJ: P01.1021.49
EAN: 3663653000048
Záruka: 12 m.
Skladem v GHV
skladem >50 ks
390 Kč/ks
472 Kč s DPH
Porovnání
+-
Košík
6405 Sada propichovacích svorek
Sada propichovacích svorek
6405
33 Vrms, 70 Vdc max, 1 A, set černá a červená
Pro vodiče 0,8 - 4,5 mm, připojení vodičů 4 mm
Zjistit více
OBJ: PO.1633088
EAN: 0095969208604
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 430 Kč/ks
1 730 Kč s DPH
Porovnání
+-
Košík
5913 Sada propichovacích svorek
Sada propichovacích svorek
5913
1000 Vrms max, 10 A, set černá a červená
Pro vodiče 0,9 - 4,9 mm, připojení vodičů 4 mm
Zjistit více
OBJ: PO.1546410
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 962 Kč/ks
2 374 Kč s DPH
Porovnání
+-
Košík
Příslušenství Multicontact - SKLS4 černá
Banánek
SKLS4 černá
CAT II, 600V, 10A , černá
Pro bezpečné připojení vodiče na systém 4mm
Zjistit více
OBJ: 22.3007-21
Záruka: 12 m.
Skladem v GHV
skladem 2 ks
113 Kč/ks
136 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

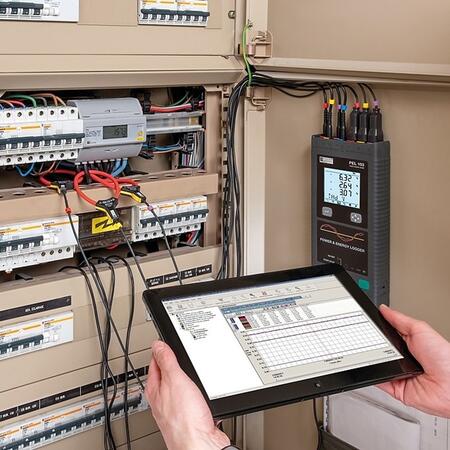

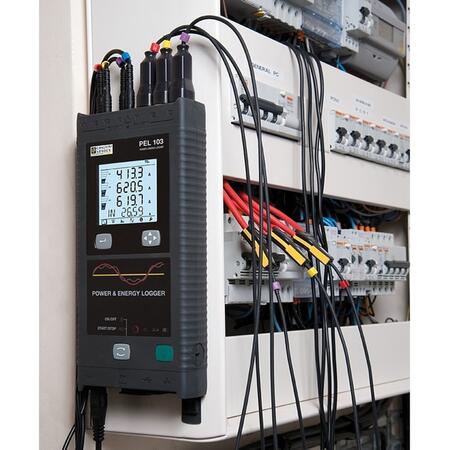

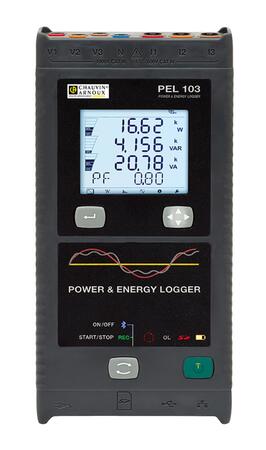

Záznamník kvality elektrické energie PEL103

Přístroje PEL 102 a PEL 103 jsou záznamníky kvality elektrické sítě, které umožňují měření a záznam výkonů a energií ve většině elektrických soustav. Měření se provádějí pomocí 3 snímačů proudu a napěťových vstupů. Umožňují zobrazení široké škály parametrů sítě a jejich záznam na paměťovou kartu pro pozdější vyhodnocení. Jsou vybaveny všemi běžnými komunikačními rozhraními pro lokální i vzdálené ovládání, nastavení a stažení dat. Ovládání je možné i pomocí mobilní aplikace pro telefony a tablety s OS Android. Model PEL 103 je vybaven displejem se zobrazením nejdůležitějších parametrů. Napájení je možné přímo z měřené instalace a přístroje jsou vybaveny magnety pro uchycení na dveře rozváděče.

Hlavní parametry

Ikona - Čip 40x40
  • Záznamník kvality elektrické energie pro jedno až třífázové sítě (3AC, 3NAC, vyvážené i nevyvážené)
  • Pro stejnosměrné a střídavé sítě do 1 000 V
  • Jmenovitý kmitočet sítí DC / 50 / 60 / 400 Hz
  • Měření proudu od 5 mA do 10 000 A (dle převodníků)

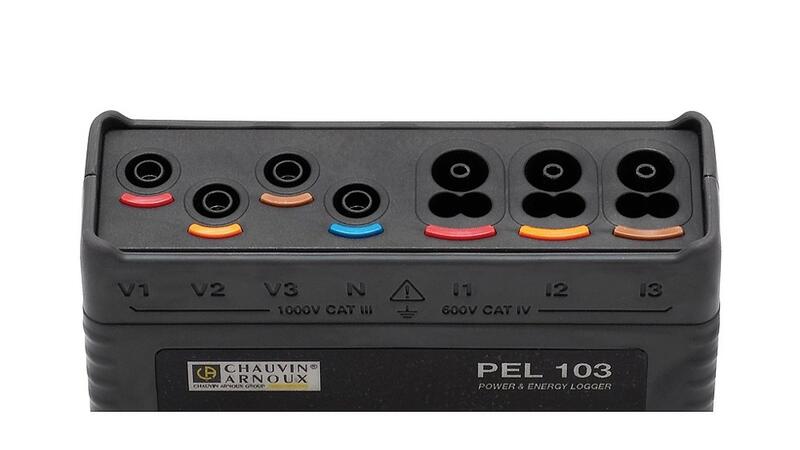

  • 3 napěťové a 3 proudové vstupy (výpočet proudu N-vodičem)
  • Třída přesnosti měření napětí 0,2%
  • Rychlost vzorkování 128 vzorků / periodu s průměrováním do jedné naměřené hodnoty za sekundu (nejkratší interval záznamu 1 s). Paralelní záznam s intervalem 1 až 60 min (uživatelsky volitelné)
  • Výpočet a záznam činného, jalového i zdánlivého výkonu (W, VA, var)
  • Výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh) s rozlišením ve 4 kvadrantech (induktivní nebo kapacitní zátěž, spotřeba nebo dodávka energie)
  • Měření a záznam účiníku cos θ, tan θ, PF
  • Měření a záznam celkových harmonických zkreslení i jednotlivých složek až do 50. harmonické

Další funkce a parametry

  • Záznam střední, minimální a maximální hodnoty. V každém uloženém vzorku je údaj o extrémních hodnotách min a max za vzorkovací periodu
  • Programovatelné začátky a konce záznamů s vlastním pojmenováním
  • Software PEL Transfer® v českém jazyce pro stažení, tisk a export naměřených dat do tabulkových procesorů (např. MS Excel). Rovněž umožňuje komunikaci se záznamníkem v reálném čase a to s více přístroji současně. To usnadňuje hledání problémových míst v instalaci
  • Software DataView®  v českém jazyce (volitelné příslušenství) umožňuje vyšší analýzu naměřených dat. Databázové zpracování nabízí evidenci míst měření, techniků provádějících měření, zákazníků. Umožňuje vkládání externích dat z dalších aplikací (např. MS Word, Excel, ...), poznámky, obrázky a jiné.

Komunikace a ukládání dat

Ikona - Bluetooth 40x40
  • Bluetooth rozhraní pro komunikaci s aplikací v mobilním telefonu nebo tabletu s OS Android
  • Zobrazení měřených dat v reálném čase
  • Kontrola nastavení přístroje bez nutnosti připojení PC
Ikona - LAN 40x40
  • Připojení do LAN sítě pro vzdálenou správu přístroje
  • Současné připojení více zařízení PEL současně k jednomu PC
  • Zobrazení měřených dat v reálném čase z více zařízení PEL současně
Ikona - USB 40x40
  • Rozhraní USB (B) pro správu přístroje, monitorování a stažení dat
  • Automatické spojení s přístrojem při opakovaném připojení
Ikona - SD 40x40
  • Slot na SD karty do velikosti až 32 GB
  • Možnost snadné výměny karty pro načítání ve čtečkách karet v PC

Provedení a fyzické parametry

Ikona - Baterie 40x40
  • Samostatný napájecí vstup pro napájení z pomocného zdroje nebo z měřené instalace pomocí adaptéru (volitelné příslušenství)
  • Integrovaný NiMH akumulátor pro překlenutí krátkých výpadků (doba provozu cca 30 min)
  • Zadní část přístroje se silnými integrovanými magnety pro uchycení na dveřích rozváděče
  • Robustní konstrukce, ergonomický design
  • Elektrická bezpečnost CAT IV/600 V a CAT III/1 000 V
  • Vysoký stupeň krytí IP54
  • Mechanická odolnost na pád z 1  m
  • Provozní teplota 0 až 50 °C
  • Rozměry: 25,6 cm × 12,5 cm × 3,7 cm (bez snímačů)
  • Hmotnost: 0,95 kg
  • Záruka na hlavní přístroj: 24 měsíců

Služby nabízené k námi dodaným přístrojům

Ikona - Prezentace 40x40
  • Konzultace vhodnosti jednotlivých typů s doporučením
  • Poradenství se softwarem přístroje (pokud je součástí dodávky)
  • Prodejní i poprodejní podpora
Ikona - Diplom 40x40
  • Zajištění záručního i pozáručního servisu
  • Zajištění pravidelných kalibrací

SOFTWARE PRO PŘÍSTROJ

Ikona - Windows 40x40

Ikona - Windows 40x40
  • Software DataView
  • Pro podporu nás kontaktujte

Ikona - Google 40x40
  • Software PEL pro Android
  • ODKAZ

Ikona - SW Google PEL transfer 80x80

Videa

PEL105, PEL103 a PEL102 - Záznamník kvality elektrické energie
(YouTube, 07.04.2016)
Download ikona
PEL103 a PEL102 - Záznamník kvality elektrické energie
(YouTube, 30.01.2016)
Download ikona
VIDEONÁVOD - PEL 103 - instalace SW PEL TRANSFER
(YouTube, 26.05.2020)
Download ikona
VIDEONÁVOD - PEL 103 - nastavení přístroje pomocí PC
(YouTube, 26.05.2020)
Download ikona
VIDEONÁVOD - PEL 103 - nastavení přístroje pomocí ANDROID
(YouTube, 26.05.2020)
Download ikona
VIDEONÁVOD - PEL 103 - připojení k 3-fázové síti
(YouTube, 26.05.2020)
Download ikona
VIDEONÁVOD - PEL 103 - manuální start a stop záznamu
(YouTube, 26.05.2020)
Download ikona
VIDEONÁVOD - PEL 103 - stažení zaznamenaných dat
(YouTube, 26.05.2020)
Download ikona
PEL103 a PEL102 - Analyzátory sítí
(YouTube, 26.09.2014)
Download ikona

Katalogy ke stažení

CHAUVIN ARNOUX - Měřicí přístroje
Kompletní katalog produktů firmy Chauvin Arnoux - Zkoušečky napětí, multimetry, klešťové multimetry, revizní přístroje, měřiče izolace, měřiče uzemnění, analyzátory kvality el. energie, infrakamery.
Download ikona
METRIX - Měřicí přístroje
Katalog měřicích přístrojů METRIX - Chauvin Arnoux. Přenosné a stolní digitální multimetry, přenosné a stolní osciloskopy, generátory signálu, RLC metry, dekády RLC, zdroje napětí a příslušenství.
Download ikona
Měřicí příslušenství MULTICONTACT
Měřicí příslušenství pro běžná měření. Testovací vodiče, krokosvorky, hroty, příchytky, adaptéry atd.
Download ikona
Měřicí příslušenství CHAUVIN ARNOUX
Měřicí příslušenství pro běžná měření. Testovací vodiče, krokosvorky, hroty, příchytky, pouzdra, brašny, pojistky atd.
Download ikona
Měřicí příslušenství POMONA
Měřicí příslušenství pro běžná měření. Testovací vodiče, krokosvorky, hroty, příchytky, adaptéry atd.
Download ikona
Měřicí příslušenství ELECTRO PJP
Měřicí příslušenství pro běžná měření. Testovací vodiče, krokosvorky, hroty, příchytky, adaptéry atd.
Download ikona

Mohlo by vás zajímat

Mimořádné akce

Akční nabídka měřicích přístrojů FLUKE
01.03.2023
* Zkoušečky FLUKE T150/VDE, T130/VDE, T110/VDE - za výhodnou cenu* Revizní přístroje instalací FLUKE 1664FC - různé sety s příslušenstvím nebo sofwarem zdarmaAkce platí do vyprodání zásob.
Akční nabídka měřicích přístrojů CHAUVIN ARNOUX
01.03.2023
* Analyzátory a záznamníky sítě C.A 8345, C.A 8336, C.A 8331 a PEL 103 - za výhodnou cenu a s bohatým příslušenstvím zdarma* Testery izolace 5000 V C.A 6505 a C.A 6547 - prakticky za POLOVINU. Ušetříte...

Novinky

Populární moduly termokamery HIKMICRO řady MINI v novém kabátě
26.05.2023
Populární moduly termokamer pro mobilní telefony HIKMICRO série MINI se dočkaly výrazné modernizace. Nové modely MINI2 a MINI2PLUS jsou nyní vybaveny čipem s pro tuto kategorii nepřekonatelným rozlišením...
Nové termokamery HIKMICRO řady M
22.05.2023
Ruční termokamery HIKMICRO série M jsou navrženy pro profesionální kontroly teplot v průmyslových prostředích. Modely HIKMICRO M11 a M11W jsou vybaveny infračerveným detektorem s rozlišením 192 × 144 a...

Odborné články

Moderní přípojnicové systémy: jak zefektivnit svou elektroinstalaci a ušetřit náklady
02.05.2023
Použití správných přípojnicových systémů může být pro každého elektroinženýra klíčové při návrhu a stavbě rozváděčů. Tato drobná, avšak klíčová součást může mít zásadní vliv na kvalitu výsledného produktu...
Analyzátory sítě pro bezdrátovou komunikaci
23.03.2023
Minimalizovat kabeláž je užitečné zejména při monitorování zátěží umístěných v izolovaných a odlehlých místech. I pro tyto aplikace máme, u nás v GHV, řadu možností, jak Vám můžeme pomoci ušetřit čas a...
