PEL 106 - Záznamník kvality elektrické energie

Záznamník kvality elektrické energie

Vysoce odolný IP67 záznamník kvality elektrické energie (TRMS) pro jedno a třífázové sítě do 1 000 V s jmenovitým kmitočtem DC, 50, 60 a 400 Hz. Záznamník umožňuje přenos dat do PC v reálném čase s možností monitorovat více míst instalace. Rozhraní USB, GPRS, WiFi, Ethernet a Bluetooth.

Cena 91 280 Kč
110 448,80 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (1)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Kančo
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatní.

Varianty k produktu PEL 106 - Záznamník kvality elektrické energie (1)

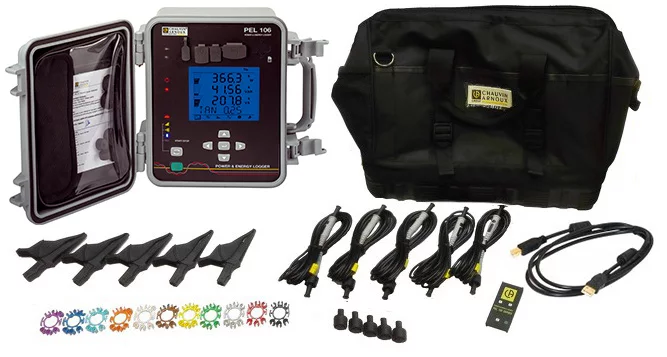

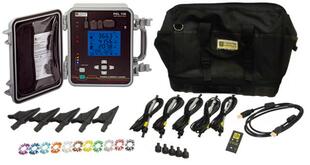

PEL 106 - Záznamník kvality elektrické energie s příslušenstvím
Analyzátor sítě třífázový
PEL 106

Záznamník PEL106, bez klešťových převodníků,
5 ks měřicí vodiče Ø4 mm - délka 3 m s krytím IP67, 5 ks krokosvorky Ø4 mm, 5 ks záslepka, 9 ks záslepka na přístroji, sada barevných kroužků, SD karta 8 GB, adaptér USB/SD, USB kabel, napájecí kabel, software PEL Transfer, brašna a návod k obsluze v českém jazyce

OBJ: P01.1571.65
Záruka: 24 m.
Není skladem
Prověříme pro Vás
91 280 Kč/ks
110 448,80 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k PEL 106 - Záznamník kvality elektrické energie

Příslušenství P01.1205.26B - Klešťový převodník A196/350
Příslušenství pro C.A 8436

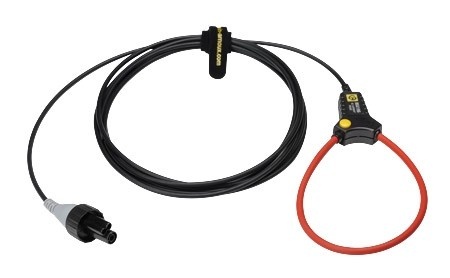

Mini-AmpFLEX MA196/350 IP67 černá
Pružný převodník Mini-AmpFLEX MA196/350 černá v IP67 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 350 mm
OBJ: P01.1205.68
EAN: 3663653000383
Záruka: 12 m.
Není skladem
Prověříme pro Vás
6 570 Kč/ks
7 949,70 Kč s DPH
Porovnání
+-
Košík
L452 - Záznamník procesních signálů 4-20mA s příslušenstvím
Záznamník
L452
Záznamník L452, připojovací svorkovnice, USB kabel, 2 ks NiMH AA baterie, napájecí adaptér, software DataLoggerTransfer a návod k obsluze
Zjistit více
OBJ: P01.1572.01
EAN: 3760171419939
Záruka: 24 m.
Není skladem
Prověříme pro Vás
11 970 Kč/ks
14 483,70 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1020.95 - DataView Software
Software
Software DataView
Pro přístroje:
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všechny jednoduché záznamníky řady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
OBJ: P01.1020.95
EAN: 3760171418734
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
16 550 Kč/ks
20 025,50 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1205.80/67 - Klešťový převodník MA193/250/350
Příslušenství pro C.A 8xxx, PEL1xx
Mini-AmpFLEX MA193/250 černá
Pružný převodník Mini-AmpFLEX MA193/250 černý 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 250 mm
OBJ: P01.1205.80
EAN: 3760171417027
Záruka: 12 m.
Není skladem
Prověříme pro Vás
6 700 Kč/ks
8 107 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1205.80/67 - Klešťový převodník MA193/250/350
Příslušenství pro C.A 8xxx, PEL1xx
Mini-AmpFLEX MA193/350 černá
Pružný převodník Mini-AmpFLEX MA193/350 černý 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 350 mm
OBJ: P01.1205.67
EAN: 3760171419243
Záruka: 12 m.
Není skladem
Prověříme pro Vás
7 120 Kč/ks
8 615,20 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1204.25B - Klešťový převodník MN93
Příslušenství pro C.A 8xxx, PEL 1xx
MN93 černá

Klešťový převodník MN93 černá 1 ks
AC rozsah 2 A ... 200 A
Průměr otvoru ø20 mm

OBJ: P01.1204.25B
EAN: 3760171412992
Záruka: 12 m.
Není skladem
Prověříme pro Vás
5 100 Kč/ks
6 171 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1204.34B - Klešťový převodník MN93A
Příslušenství pro C.A 8xxx, PEL 1xx
MN93A černá

Klešťový převodník MN93A černá 1 ks,
AC rozsah 0,005 A ... 5 A a rozsah 0,1 A...100 A, ø20 mm
Průměr otvoru ø20 mm

OBJ: P01.1204.34B
EAN: 3760171413012
Záruka: 12 m.
Není skladem
Prověříme pro Vás
7 570 Kč/ks
9 159,70 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1205.26B - Klešťový převodník A193/450
Příslušenství pro C.A 8xxx, PEL 1xx
AmpFLEX A193/450 černá

Pružný převodník AmpFLEX A193/450mm černá 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 450 mm

OBJ: P01.1205.26B
EAN: 3760171413159
Záruka: 12 m.
Není skladem
Prověříme pro Vás
6 700 Kč/ks
8 107 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1205.31B - Klešťový převodník A193/800
Příslušenství pro C.A 8xxx, PEL 1xx
AmpFLEX A193/800 černá

Pružný převodník AmpFLEX A193/800mm černá 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 800 mm

OBJ: P01.1205.31B
EAN: 3760171413166
Záruka: 12 m.
Není skladem
Prověříme pro Vás
9 250 Kč/ks
11 192,50 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1200.79B - Klešťový převodník PAC93B
Příslušenství pro C.A 8xxx, PEL 1xx
PAC93 černá

Klešťový převodník PAC93 černá 1 ks, 9V baterie 1ks
AC rozsah 1A ... 1000 A a DC rozsah 1 A...1300 A
Průměr otvoru ø39 mm

OBJ: P01.1200.79B
EAN: 3760171412640
Záruka: 12 m.
Skladem v GHV
skladem 3 ks
11 900 Kč/ks
14 399 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1201.10 - Klešťový převodník J93
Příslušenství pro C.A 8xxx, PEL 1xx
J93
Klešťový převodník J93 černá 1 ks, kufr 1ks, sada identifikačních kroužků 1ks, 9V baterie 1ks
AC rozsah 50A ... 3500 A a DC rozsah 50 A...5000 A
Průměr otvoru ø72 mm
OBJ: P01.1201.10
EAN: 3760171418796
Záruka: 12 m.
Není skladem
Prověříme pro Vás
57 000 Kč/ks
68 970 Kč s DPH
Porovnání
+-
Košík
E27 Převodník klešťový
Převodník klešťový
E27
Rozsahy měření 0,05 A...7 A AC (10 A DC), 0,05 A...70 A AC (100 A DC)
Výstup 100 mV / A, 10 mV / A, šířka pásma 100 kHz
Průměr 11,8 mm, vodič s konektory BNC
Napájení: baterie 9V nebo adaptér
Dodávka včetně 9V baterie a návodu na obsluhu
Zjistit více
OBJ: P01.1200.27
EAN: 3663653007757
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
10 650 Kč/ks
12 886,50 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1020.81 - Adaptér pro E3N
Příslušenství pro C.A 8xxx, PEL10x
Adaptér k E3N pro C.A833x, PEL10x
Nutný pro připojení převodníku E3N k C.A 833x a PEL10x
OBJ: P01.1020.81
EAN: 3760171412305
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 050 Kč/ks
3 690,50 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1203.23B - Klešťový převodník C193
Příslušenství pro C.A 8xxx, PEL 1xx
C193 černá

Klešťový převodník C193 černá 1 ks
AC rozsah 3 A ... 1000 A
Průměr otvoru ø52 mm

OBJ: P01.1203.23B
EAN: 3760171412794
Záruka: 12 m.
Není skladem
Prověříme pro Vás
10 870 Kč/ks
13 152,70 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1020.80 - Sada označovacích kroužků
Náhradní díl
Sada identifikačních kroužků
12 barevných kroužků
OBJ: P01.1020.80
EAN: 3760171412299
Záruka: 12 m.
Skladem v GHV
skladem 1 ks
1 050 Kč/ks
1 270,50 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.2980.78 - Brašna S20
Brašna
330 x 240 x 240 mm
OBJ: P01.2980.78
EAN: 3663653000734
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 070 Kč/ks
2 504,70 Kč s DPH
Porovnání
+-
Košík
Navíjecí pouzdro ReelBox
Navíjecí pouzdro ReelBox
Uložení vodiče 1x 3m nebo 2x 1,5m
Zjistit více
OBJ: P01.1021.49
EAN: 3663653000048
Záruka: 12 m.
Skladem v GHV
skladem >50 ks
420 Kč/ks
508,20 Kč s DPH
Porovnání
+-
Košík
XMA-7 černá Svorka magnetická
Svorka magnetická
XMA-7 černá
CAT III, 1000V, 2A, černá
Průměr magnetu 7 mm, délka 10 mm
Připojení vodičů 4 mm
Zjistit více
OBJ: 66.9516-21
EAN: 2050000366413
Záruka: 12 m.
Skladem v GHV
skladem 2 ks
418,70 Kč/ks
506,63 Kč s DPH
Porovnání
+-
Košík
6405 Sada propichovacích svorek
Sada propichovacích svorek
6405
33 Vrms, 70 Vdc max, 1 A, set černá a červená
Pro vodiče 0,8 - 4,5 mm, připojení vodičů 4 mm
Zjistit více
OBJ: PO.1633088
EAN: 0095969208604
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 525 Kč/ks
1 845,25 Kč s DPH
Porovnání
+-
Košík
5913 Sada propichovacích svorek
Sada propichovacích svorek
5913
1000 Vrms max, 10 A, set černá a červená
Pro vodiče 0,9 - 4,9 mm, připojení vodičů 4 mm
Zjistit více
OBJ: PO.1546410
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 100 Kč/ks
2 541 Kč s DPH
Porovnání
+-
Košík
Příslušenství Multicontact - SKLS4 černá
Banánek
SKLS4 černá
CAT II, 600V, 10A , černá
Pro bezpečné připojení vodiče na systém 4mm
Zjistit více
OBJ: 22.3007-21
Záruka: 12 m.
Skladem v GHV
skladem 2 ks
123,90 Kč/ks
149,92 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

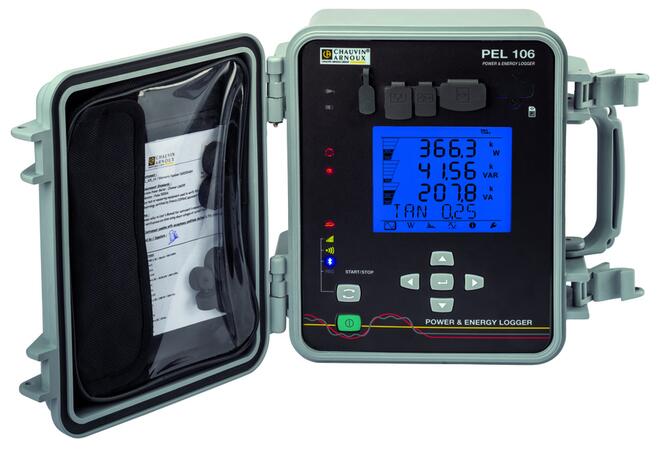

Záznamník kvality elektrické energie PEL106

Přístroj PEL 106 je záznamník kvality elektrické sítě, který umožňují měření a záznam výkonů a energií ve většině elektrických soustav. Měření se provádějí pomocí 4 snímačů proudu a napěťových vstupů. Umožňuje zobrazení široké škály parametrů sítě a jejich záznam na paměťovou kartu pro pozdější vyhodnocení a to s intervalem až 200 ms. Je vybaveny všemi běžnými komunikačními rozhraními pro lokální i vzdálené ovládání, nastavení a stažení dat, jako je USB, WiFi, Bluetooth, LAN a 3G/GPRS. Ovládání je možné i pomocí mobilní aplikace pro telefony a tablety s OS Android. Model PEL 104 je vybaven displejem se zobrazením nejdůležitějších parametrů. Napájení je přímo z měřené instalace a přístroj je osazen ve vysoce odolném kufříku s krytím IP67.

Ikona - Čip 40x40Hlavní parametry

  • Záznamník kvality elektrické energie pro jedno až třífázové sítě (3AC, 3NAC, vyvážené i nevyvážené)
  • Pro stejnosměrné a střídavé sítě od 10 do 1 000 V
  • Jmenovitý kmitočet sítí DC / 50 / 60 / 400 Hz
  • Měření střídavého proudu od 5 mA do 10 000 A (dle převodníků)
  • Měření stejnosměrného proudu od 50 mA do 1 400 A (dle převodníků)
  • 4 napěťové a 4 proudové vstupy
  • Třída přesnosti měření napětí 0,2%
  • Rychlost vzorkování 128 vzorků / periodu s průměrováním do jedné naměřené hodnoty za sekundu (nejkratší interval záznamu 0,2 s). Paralelní záznam s intervalem 1 až 60 min (uživatelsky volitelné)
  • Výpočet a záznam činného, jalového i zdánlivého výkonu (W, VA, var)
  • Výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh) s rozlišením ve 4 kvadrantech (induktivní nebo kapacitní zátěž, spotřeba nebo dodávka energie)
  • Měření rušivého výkonu D
  • Měření a záznam účiníku cos θ, tan θ, PF
  • Měření a záznam celkových harmonických zkreslení i jednotlivých složek až do 50. harmonické

Další funkce a parametry

  • Analýza motorů. Po připojení k mobilní aplikaci softwarový nástroj vypočítá mechanické parametry pohonu jako jsou otáčky, točivý moment nebo účinnost v reálném čase
  • Záznam střední, minimální a maximální hodnoty. V každém uloženém vzorku je údaj o extrémních hodnotách min a max za vzorkovací periodu
  • Programovatelné začátky a konce záznamů s vlastním pojmenováním
  • Software PEL Transfer® v českém jazyce pro stažení, tisk a export naměřených dat do tabulkových procesorů (např. MS Excel). Rovněž umožňuje komunikaci se záznamníkem v reálném čase a to s více přístroji současně. To usnadňuje hledání problémových míst v instalaci
  • Software DataView®  v českém jazyce (volitelné příslušenství) umožňuje vyšší analýzu naměřených dat. Databázové zpracování nabízí evidenci míst měření, techniků provádějících měření, zákazníků. Umožňuje vkládání externích dat z dalších aplikací (např. MS Word, Excel, ...), poznámky, obrázky a jiné.

Komunikace a ukládání dat


  • možnost komunikace přes IRD server v případech zabezpečené IT infrastruktury

Ikona - Bluetooth 40x40

  • Bluetooth rozhraní pro komunikaci s dvoukanálovými záznamníky řídících smyček 4-20 mA a 0-10 V
  • Současné připojení až 4 záznamníků (celkem až 8 dalších kanálů)
  • Společně s elektrickými parametry sítě lze zaznamenávat libovolnou další veličinu, která je převedena na signály 4-20 mA nebo 0-10 V. Díky tomu lze dát do souvislostí elektrické a neelektrické veličiny.
Ikona - GPRS 40x40
  • Po vložení SIM karty umožňuje komunikaci mezi přístrojem a počítačovým SW v místech bez pokrytí WiFi signálem nebo LAN sítí
  • Komunikace přes 3G/GPRS síť a nabízí využití IRD serveru
  • Umožňuje online komunikaci a stažení dat, ale také nabízí automatické odesílání emailů na zvolenou adresu s alarmovým upozorněním na překročení rozsahu

Ikona - Wifi 40x40

  • Umožňuje online komunikaci a stažení dat přes síť zákazníka, ale také nabízí vytvoření hotspotu pro přímé připojení k přístroji
  • Standardní frekvence 2,4 GHz
  • Možnost propojení s PC, mobilním telefonem nebo tabletem s OS Android
Ikona - LAN 40x40
  • Připojení do LAN sítě pro vzdálenou správu přístroje
  • Současné připojení více zařízení PEL současně k jednomu PC
  • Zobrazení měřených dat v reálném čase z více zařízení PEL současně

Ikona - USB 40x40

  • Rozhraní USB (B) pro správu přístroje, monitorování a stažení dat
  • Automatické spojení s přístrojem při opakovaném připojení

Ikona - SD 40x40

  • Slot na SD karty do velikosti až 32 GB
  • Možnost snadné výměny karty pro načítání ve čtečkách karet v PC

 Ikona - Baterie 40x40Provedení a fyzické parametry

  • Integrovaný NiMH akumulátor pro překlenutí krátkých výpadků (doba provozu cca 30 min) s interním nabíjením z měřené instalace
  • Adaptér pro přichycení na sloupy (volitelné příslušenství)
  • Robustní konstrukce, ergonomický design
  • Elektrická bezpečnost CAT IV/1000 V
  • Vysoký stupeň krytí IP67
  • Mechanická odolnost na pád z 1  m
  • Provozní teplota -20 až 50 °C
  • Rozměry: 27 cm × 24,5 cm × 18 cm (bez snímačů)
  • Hmotnost: 3,4 kg
  • Záruka na hlavní přístroj: 24 měsíců

Ikona - Diplom 40x40Ikona - Prezentace 40x40Služby nabízené k námi dodaným přístrojům

  • Konzultace vhodnosti jednotlivých typů s doporučením
  • Poradenství se softwarem přístroje (pokud je součástí dodávky)
  • Prodejní i poprodejní podpora
  • Zajištění záručního i pozáručního servisu
  • Zajištění pravidelných kalibrací



SOFTWARE PRO PŘÍSTROJ

Ikona - Windows 40x40
Ikona - Windows 40x40
  • Software DataView
  • Pro podporu nás kontaktujte

Ikona - Google 40x40
  • Software PEL pro Android
  • ODKAZ

Ikona - SW Google PEL transfer 80x80

Videa

PEL105, PEL103 a PEL102 - Záznamník kvality elektrické energie
(YouTube, 07.04.2016)
PEL103 a PEL102 - Záznamník kvality elektrické energie
(YouTube, 30.01.2016)
VIDEONÁVOD - PEL 103 - instalace SW PEL TRANSFER
(YouTube, 26.05.2020)
VIDEONÁVOD - PEL 103 - nastavení přístroje pomocí PC
(YouTube, 26.05.2020)
VIDEONÁVOD - PEL 103 - nastavení přístroje pomocí ANDROID
(YouTube, 26.05.2020)
VIDEONÁVOD - PEL 103 - připojení k 3-fázové síti
(YouTube, 26.05.2020)
VIDEONÁVOD - PEL 103 - manuální start a stop záznamu
(YouTube, 26.05.2020)

Katalogy ke stažení

CHAUVIN ARNOUX - Měřicí přístroje
Kompletní katalog produktů firmy Chauvin Arnoux - Zkoušečky napětí, multimetry, klešťové multimetry, revizní přístroje, měřiče izolace, měřiče uzemnění, analyzátory kvality el. energie, infrakamery.
Download ikona
METRIX - Měřicí přístroje
Katalog měřicích přístrojů METRIX - Chauvin Arnoux. Přenosné a stolní digitální multimetry, přenosné a stolní osciloskopy, generátory signálu, RLC metry, dekády RLC, zdroje napětí a příslušenství.
Download ikona
Měřicí příslušenství MULTICONTACT
Měřicí příslušenství pro běžná měření. Testovací vodiče, krokosvorky, hroty, příchytky, adaptéry atd.
Download ikona
Měřicí příslušenství CHAUVIN ARNOUX
Měřicí příslušenství pro běžná měření. Testovací vodiče, krokosvorky, hroty, příchytky, pouzdra, brašny, pojistky atd.
Download ikona
Měřicí příslušenství POMONA
Měřicí příslušenství pro běžná měření. Testovací vodiče, krokosvorky, hroty, příchytky, adaptéry atd.
Download ikona
Měřicí příslušenství ELECTRO PJP
Měřicí příslušenství pro běžná měření. Testovací vodiče, krokosvorky, hroty, příchytky, adaptéry atd.
Download ikona

Související produkty

L452 - Záznamník procesních signálů 4-20mA_1
L452

Záznamník proudové 4-20 mA a napěťové 0-10V smyčky. Dva nezávislé záznamy proudové nebo napěťové smyčky. Měření, záznam, přímý odečet nejrůznějších elektrických i neelektrických veličin.

11 970 Kč
14 483,70 Kč s DPH
Porovnání

Mohlo by vás zajímat

Události

65. Konference elektro 2024 Šternberk
16.04.2024
V předsálí bude po celou dobu konference probíhat výstava výrobců a prodejců měřící techniky, mezi kterými naleznete také naši společnost a na setkání s Vámi se těší kolegové Jan Kančo, Filip Dašek a Jakub...
65. Konference elektro 2024 Ostrava
17.04.2024
V předsálí bude po celou dobu konference probíhat výstava výrobců a prodejců měřící techniky, mezi kterými naleznete také naši společnost a na setkání s Vámi se těší kolegové Jan Kančo, Filip Dašek a Jakub...

Mimořádné akce

Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 30.8.2024
01.03.2024 - 30.08.2024
* Analyzátory kvality sítě C.A 8345, C.A 8336, C.A 8331 a záznamníky kvality sítě  PEL 103 a PEL 104 - za výhodnou cenu a s bohatým příslušenstvím zdarma* Testery izolace 5000 V C.A 6505 a C.A 6547 - prakticky...
Kupte si Fluke ... Získáte druhý ZDARMA
01.03.2024 - 31.08.2024
Více bezpečí, více výhod, více Fluke. Na kvalitním vybavení nešetřete. Je čas investovat do přístrojů, které odolají i nejnáročnějším pracovním podmínkám. Měřicí přístroje Fluke jsou sestrojeny s odolností...

Novinky

Testery elektrických částí strojních zařízení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických částí strojních zařízení, rozváděčů, nářadí, spotřebičů dle norem ČSN EN 60204-1, ČSN EN 61439-1, ČSN EN 60335-1, ČSN EN 62368-1, ČSN EN 60598-1, ČSN EN 60974-4, ČSN EN 50699, ČSN EN...
Čtyřkanálové monitory reziduálních proudů Bender RCMS410
11.09.2023 - 29.03.2024
Společnost Bender představuje čtyřkanálový monitor reziduálních proudů revoluční konstrukce RCMS410: šířka přístroje je pouhých 18 mm a chybějící displej nahrazuje vestavěná NFC komunikace. Monitor RCMS410...

Odborné články

Přehled termokamer
01.12.2023
Připravili jsme pro Vás přehlednou tabulku parametrů vybraných termokamer Hikmicro a Fluke.
Zjednodušte a zrychlete automatizační projekty použitím platformy STEGO CONNECT
01.12.2023
Inovativní systém, který vám usnadní digitalizaci v rámci průmyslových procesů a poskytne snadný přístup k datům a automatizaci dané aplikace. Zní to skvěle, co říkáte? Realita systému STEGO Connect je...
