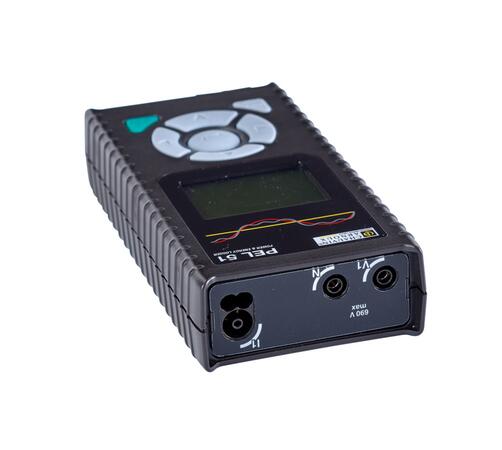

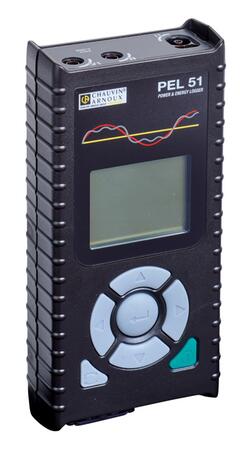

PEL 51 - Záznamník kvality elektrické energie
Záznamník kvality elektrické energie
Záznamník kvality elektrické energie (TRMS) pro jednofázové sítě do 690 V s jmenovitým kmitočtem 50 nebo 60. Záznamník umožňuje přenos dat do PC v reálném čase s možností monitorovat více míst instalace. Ukládání na SD kartu, WiFi rozhraní.
Cena 23 520 Kč
28 459,20 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (1)
Dotaz na produktPorovnat
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatní.
Varianty k produktu PEL 51 - Záznamník kvality elektrické energie (1)
Analyzátor sítě jednofázový

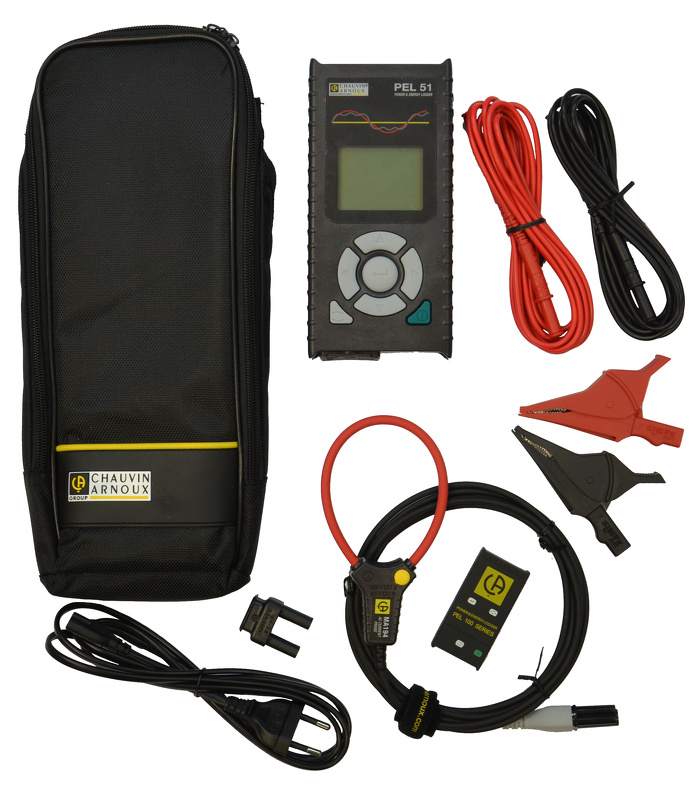

PEL 51 + MA194-2501 x přístroj PEL 51, 1 x pružný převodník MiniFlex MA194/250, 2 x prodlužovací vodič, 2 x krokosvorka, 1x SD karta 8 GB (instalována), 1 x adaptér USB/SD, 1 x napájecí kabel ze sítě, 1 x adaptér pro napájecí kabel, 1 x pouzdro, 1 x software PEL Transfer (volně ke stažení), 1 x návod k obsluze v českém jazyce
OBJ: P01.1571.66
EAN: 3663653008808
Záruka: 24 m.
Není skladem
Prověříme pro Vás
23 520 Kč/ks
28 459,20 Kč s DPH
+-
Volitelné příslušenství k PEL 51 - Záznamník kvality elektrické energie
Příslušenství pro PEL, C.A 83xx

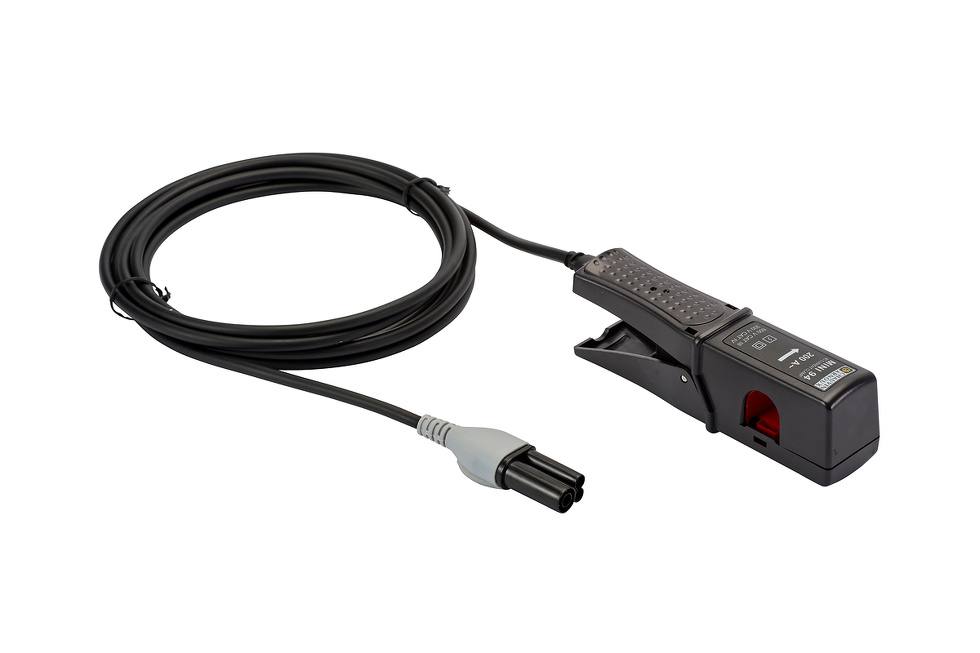

MINI 94Klešťový převodník MINI 94 černá 1 ks
AC rozsah 50 mA ... 200 A
Průměr otvoru ø16 mm
AC rozsah 50 mA ... 200 A
Průměr otvoru ø16 mm
OBJ: P01.1061.94
Záruka: 12 m.
Skladem v GHV
skladem 1 ks
7 850 Kč/ks
9 498,50 Kč s DPH
+-
Příslušenství pro C.A 8xxx, PEL1xx
Mini-AmpFLEX MA194/1000 černáPružný převodník Mini-AmpFLEX MA194-1000 černý 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 1000 mm
AC rozsah 100 mA ... 10 000 A
Délka převodníku 1000 mm
OBJ: P01.1205.94
Záruka: 12 m.
Skladem v GHV
skladem 1 ks
6 820 Kč/ks
8 252,20 Kč s DPH
+-
Příslušenství pro C.A 8xxx, PEL1xx
Mini-AmpFLEX MA194/350 černáPružný převodník Mini-AmpFLEX MA194-350 černý 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 350 mm
AC rozsah 100 mA ... 10 000 A
Délka převodníku 350 mm
OBJ: P01.1205.92
Záruka: 12 m.
Skladem v GHV
skladem >50 ks
6 220 Kč/ks
7 526,20 Kč s DPH
+-
Příslušenství pro C.A 8xxx, PEL1xx
Mini-AmpFLEX MA194/250 černáPružný převodník Mini-AmpFLEX MA194-250 černý 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 250 mm
AC rozsah 100 mA ... 10 000 A
Délka převodníku 250 mm
OBJ: P01.1205.93
Záruka: 12 m.
Není skladem
Prověříme pro Vás
5 920 Kč/ks
7 163,20 Kč s DPH
+-
Příslušenství pro C.A 8xxx, PEL 1xx
AmpFLEX A193/450 černáPružný převodník AmpFLEX A193/450mm černá 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 450 mm
OBJ: P01.1205.26B
EAN: 3760171413159
Záruka: 12 m.
Není skladem
Prověříme pro Vás
6 700 Kč/ks
8 107 Kč s DPH
+-
Příslušenství pro C.A 8xxx, PEL 1xx
AmpFLEX A193/800 černáPružný převodník AmpFLEX A193/800mm černá 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 800 mm
OBJ: P01.1205.31B
EAN: 3760171413166
Záruka: 12 m.
Není skladem
Prověříme pro Vás
9 250 Kč/ks
11 192,50 Kč s DPH
+-
Příslušenství pro C.A 8xxx, PEL 1xx
MN93 černáKlešťový převodník MN93 černá 1 ks
AC rozsah 2 A ... 200 A
Průměr otvoru ø20 mm
OBJ: P01.1204.25B
EAN: 3760171412992
Záruka: 12 m.
Není skladem
Prověříme pro Vás
5 100 Kč/ks
6 171 Kč s DPH
+-
Příslušenství pro C.A 8xxx, PEL 1xx
MN93A černáKlešťový převodník MN93A černá 1 ks,
AC rozsah 0,005 A ... 5 A a rozsah 0,1 A...100 A, ø20 mm
Průměr otvoru ø20 mm
OBJ: P01.1204.34B
EAN: 3760171413012
Záruka: 12 m.
Není skladem
Prověříme pro Vás
7 570 Kč/ks
9 159,70 Kč s DPH
+-
Příslušenství pro C.A 8xxx, PEL 1xx
C193 černáKlešťový převodník C193 černá 1 ks
AC rozsah 3 A ... 1000 A
Průměr otvoru ø52 mm
OBJ: P01.1203.23B
EAN: 3760171412794
Záruka: 12 m.
Není skladem
Prověříme pro Vás
10 870 Kč/ks
13 152,70 Kč s DPH
+-
Popis výrobku

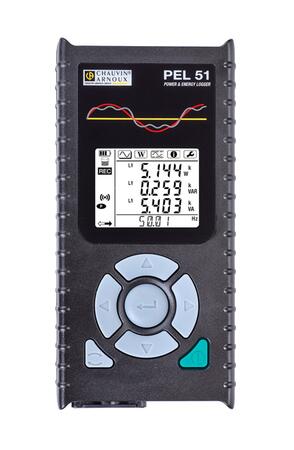

Záznamník kvality elektrické energie PEL 51 pro jednofázové střídavé sítě
Přístroj PEL 51 je záznamníky kvality elektrické sítě, které umožňují měření a záznam výkonů a energií v jednofázové střídavé soustavě. Měření se provádí pomocí 1 snímače proudu a napěťových vstupů se 4 mm zdířkami. Přístroj zobrazuje na displeji aktuální parametry sítě a provádí jejich záznam na paměťovou kartu pro pozdější vyhodnocení. Je vybaven WiFi rozhraním pro komunikaci a stažení dat. Data je možné sledovat v reálném čase i v obslužném software. Paměťová SD karta je uživatelsky přístupná a lze zaměňovat. Napájení je realizované přímo z měřené instalace a přístroj je vybaven magnety pro uchycení na dveře rozváděče.
Hlavní parametry
- Záznamník kvality elektrické energie pro jednofázové sítě
- Pro střídavé sítě do 690 V
- Jmenovitý kmitočet sítí 50 / 60 Hz
- Měření proudu od 5 mA do 3 000 A (dle převodníků)
- 2 napěťové a 1 proudový vstup
- Třída přesnosti měření napětí 0,2%
- Záznam s průměrováním do jedné naměřené hodnoty za sekundu (nejkratší interval záznamu 1 s). Paralelní záznam s intervalem 1 až 60 min (uživatelsky volitelné)
- Výpočet a záznam činného, jalového i zdánlivého výkonu (W, VA, var)
- Výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh)
- Měření a záznam účiníku cos θ a PF
Další funkce a parametry
- Programovatelné začátky a konce záznamů s vlastním pojmenováním
- Software PEL Transfer® v českém jazyce pro stažení, tisk a export naměřených dat do tabulkových procesorů (např. MS Excel). Rovněž umožňuje komunikaci se záznamníkem v reálném čase a to s více přístroji současně. To usnadňuje hledání problémových míst v instalaci
- Software DataView® v českém jazyce (volitelné příslušenství) umožňuje vyšší analýzu naměřených dat. Databázové zpracování nabízí evidenci míst měření, techniků provádějících měření, zákazníků. Umožňuje vkládání externích dat z dalších aplikací (např. MS Word, Excel, ...), poznámky, obrázky a jiné.
Komunikace a ukládání dat
| možnost komunikace přes IRD server v případech zabezpečené IT infrastruktury | |
|
|
|
|
|
|
Provedení a fyzické parametry
- Samostatný napájecí vstup pro napájení z pomocného zdroje nebo z měřené instalace pomocí adaptéru (volitelné příslušenství)
- Integrovaný NiMH akumulátor pro překlenutí krátkých výpadků (doba provozu cca 1 až 3h dle nastavení)
- Zadní část přístroje se silnými integrovanými magnety pro uchycení na dveřích rozváděče
- Elektrická bezpečnost CAT III/600 V
- Vysoký stupeň krytí IP54
- Provozní teplota -20 až 50 °C
- Rozměry: 280 × 88 cm × 3,7 mm (bez snímačů)
- Hmotnost: 400 g
- Záruka na hlavní přístroj: 24 měsíců
Služby nabízené k námi dodaným přístrojům
-
Konzultace vhodnosti jednotlivých typů s doporučením
-
Poradenství se softwarem přístroje (pokud je součástí dodávky)
-
Prodejní i poprodejní podpora
- Zajištění záručního i pozáručního servisu
- Zajištění pravidelných kalibrací
