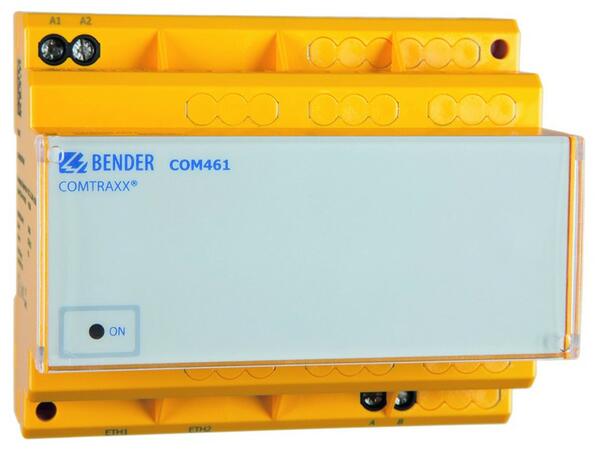

COM461MT - Převodník rozhraní BMS-Ethernet

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

Převodník rozhraní BMS-Ethernet

Převodník dat BMS na Modbus/TCP protokol pro vizualizační nástroje, monitorování a analýza zařízení Bender na komunikační sběrnici (RCMS, EDS, MEDICS®, ...).
Dostupnost: Prodej ukončen
Nahrazující produkty
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Nahrazeno produkty

COM465IP - Převodník rozhraní BMS - BCOM/Modbus RTU/Modbus TCP
Varianty: 3
COM465IPPřevodník rozhraní BMS - BCOM/Modbus TCP/Modbus RTU
Převodník rozhraní COM465IP může převádět data ze sběrnice BMS na protokol BCOM, Modbus RTU nebo Modbus TCP. Lze jej použít i jako ethernetovou bránu s webovým serverem.
Porovnání
Skladem v GHVDetail produktu

Popis výrobku

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

  • Nastavení IP adres, BMS adres a času/data pomocí webového prohlížeče
  • Časová synchronizace pro všechna zařízení na BMS sběrnici
  • Integrovaný Ethernet switch: 2 x RJ45, 10/100 Mbit/s
  • Lze řídit po interní BMS sběrnici
  • Přístup k datům do interní BMS sběrnice (max. 150 BMS zařízení) přes Modbus/TCP
  • Čtení naměřených hodnot a zadávání příkazů BMS zařízením z externí aplikace (např. vizualizační software)

Rozšířené informace

Rozměry pouzdra XM460

Rozměry pouzdra XM460

Technické údaje

Izolace podle IEC 60664-1
Jmenovité napětí izolace AC 250 V
Jmenovité pulzní zkušební napětí (IEC 60664-1) 4 kV
Stupeň znečištění 3
Napájecí napětí
Napájecí napětí US viz údaje pro objednávku
Rozsah kmitočtu US viz údaje pro objednávku
Vlastní spotřeba viz údaje pro objednávku
LED indikace
ON indikace připojení napájení
ETH1 svítí během síťového připojení, bliká během přenosu dat
ETH2 svítí během síťového připojení, bliká během přenosu dat
Rozhraní
Ethernet
Připojení 2x RJ-45
Přenosová rychlost 10/100 Mbit/s, autodetekce
IP adresy nnn.nnn.nnn.nnn, (192.168.0.254)*
Maska sítě nnn.nnn.nnn.nnn (255.255.0.0)*
Protokoly (závislé na vybraném funkčním modulu) TCP/IP, Modbus TCP, NTP
BMS sběrnice (interní)
Rozhraní/protokol RS-485/BMS interní
Pracovní režim master/slave (slave)*
Přenosová rychlost BMS 9,6 kBit/s
Délka kabelu ≤ 1200 m
Doporučený kabel J-Y(St)Y min. 2x2x0.8, kroucený pár, stíněný, jedna strana stínění připojená k PE
Připojení svorky A, B
Zakončovací odpor 120 Ω (0.25 W)
Adresa zařízení 1…99 (2)*
Mechanické vlastnosti, klimatické podmínky, EMC
EMC IEC 61326-1
Klimatická třída podle IEC 60721:
Statické použití (IEC 60721-3-3) 3K5
Přeprava (IEC 60721-3-2) 2K3
Dlouhodobé skladování (IEC 60721-3-1) 1K4
Pracovní teplota okolí -10...+55 °C
Klasifikace mechanické odolnosti podle IEC 60721:
Statické použití (IEC 60721-3-3) 3M4
Přeprava (IEC 60721-3-2) 2M2
Skladování (IEC 60721-3-1) 1M3
Připojení
Typ připojení šroubové svorky
Průřezy připojovacích vodičů - jednoduchý vodič/splétané lanko 0,2...4/0,2...2,5 mm2 (AWG 24...12)
Vícevodičové připojení (2 vodiče stejného průřezu) - jednoduchý vodič/splétané lanko 0,2...1,5 mm2
Délka odizolování vodiče 8...9 mm
Utahovací moment 0,5...0,6 Nm
Všeobecná data
Pracovní režim trvalý provoz
Montáž v jakékoli poloze
Stupeň krytí, vnitřní součásti (IEC 60529) IP30
Stupeň krytí, svorky (IEC 60529) IP20
Montáž na DIN lištu podle IEC 60715
Uchycení pomocí šroubů 2 x M4
Typ pouzdra X460
Materiál pouzdra polykarbonát
Třída hořlavosti UL94V-0
Hmotnost ≤ 310 g

()* Tovární nastavení

Soubory ke stažení

Katalogový list
Katalogový list
