CREx 020 - Topné těleso pro výbušné prostředí
Tepelný výkon: 50, 100 W
Pro výbušné prostředí Ex; Max. rozměry: 118×69×180 mm
Napětí: 110-120 V, 230-240 V AC
Platnost do 31.12. 2017
Dotaz na produktPorovnat
Popis výrobku
Kompaktní konvekční topné těleso pro použití ve výbušném prostředí jako ochrana před kondenzací, teplotními výkyvy a mrazem.
- Velký konvekční povrch
- Bezúdržbový provoz
- Jednoduchá montáž na DIN lištu
- Hned k použití
- Připojení kabelem
Rozšířené informace
| Ochrana před výbuchem dle EN | LCIE (Laboratoire Central des Industries Electriques) |
|---|---|
| Osvědčení o shodě | 01 ATEX 6073/03, LCIE ° 06 ATEX Q8011, IECExLCI 07.0020 |
| Topný element | výkonná odporová patrona |
| Tepelný zářič | černě eloxovaný hliníkový profil |
| Připojení | Si kabel HF-JZ 3×0,75 mm2, délka 1 m |
| Připojení PE | 4 mm2 |
| Uchycení | příchytka pro DIN lištu 35 mm, EN 60715 |
| Montážní poloha | svislá (výstupem vzduchu vzhůru, přívod napájení dole s možností uchycení na DIN širší nebo užší stranou) |
| Provozní/skladovací teplota | -40 až +40°C / -45 až +70 °C |
| Třída ochrany | I (zemněním) |
| Stupeň krytí | IP 65 |
| Obj. číslo | Provozní napětí |
Tepelný výkon |
Doporučená pojistka T |
Typ ochrany Ex (výbušné prostředí) |
Teplota povrchu |
L | Hmotnost |
| 02010.0-00 | AC 230...240 V | 50 W | 0,5 A | d IIC T5 - Ex tD A21 IP6x T100 °C |
100 °C | 150 mm | 1,3 kg |
|---|---|---|---|---|---|---|---|
| 02011.0-00 | AC 230...240 V | 100 W | 1,0 A | d IIC T5 - Ex tD A21 IP6x T135 °C |
135 °C | 180 mm | 1,5 kg |
| 02010.0-01 | AC 110...120 V | 50 W | 1,0 A | d IIC T5 - Ex tD A21 IP6x T100 °C |
100 °C | 150 mm | 1,3 kg |
| 02011.0-01 | AC 110...120 V | 100 W | 2,0 A | d IIC T5 - Ex tD A21 IP6x T135 °C |
135 °C | 180 mm | 1,5 kg |

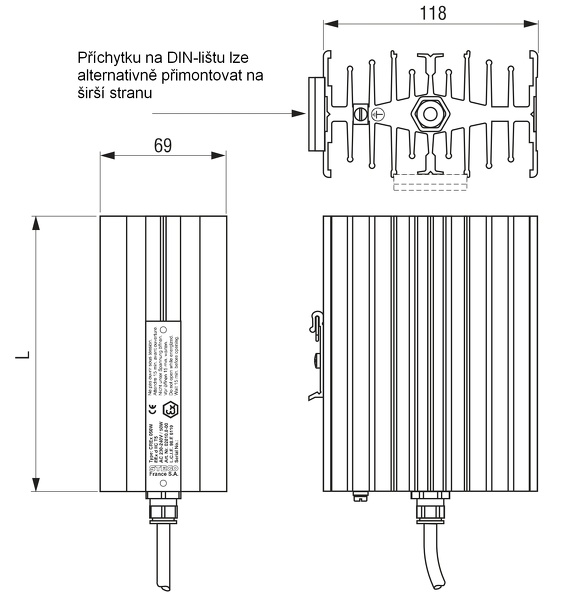

Schéma
Technické údaje
Parametry
| Výbušné prostředí |  Ano |
|---|---|
| Topná tělesa pro rozváděčové skříně | |
