Držáky svislých sběrnic typu PSB
Stavebnicové držáky svislých sběrnic z polyesterového materiálu, vyztuženého skelnými vlákny.
Cena od 66 Kč
od 79,86 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (48)
Dotaz na produktPorovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
Varianty k produktu Držáky svislých sběrnic typu PSB (48)

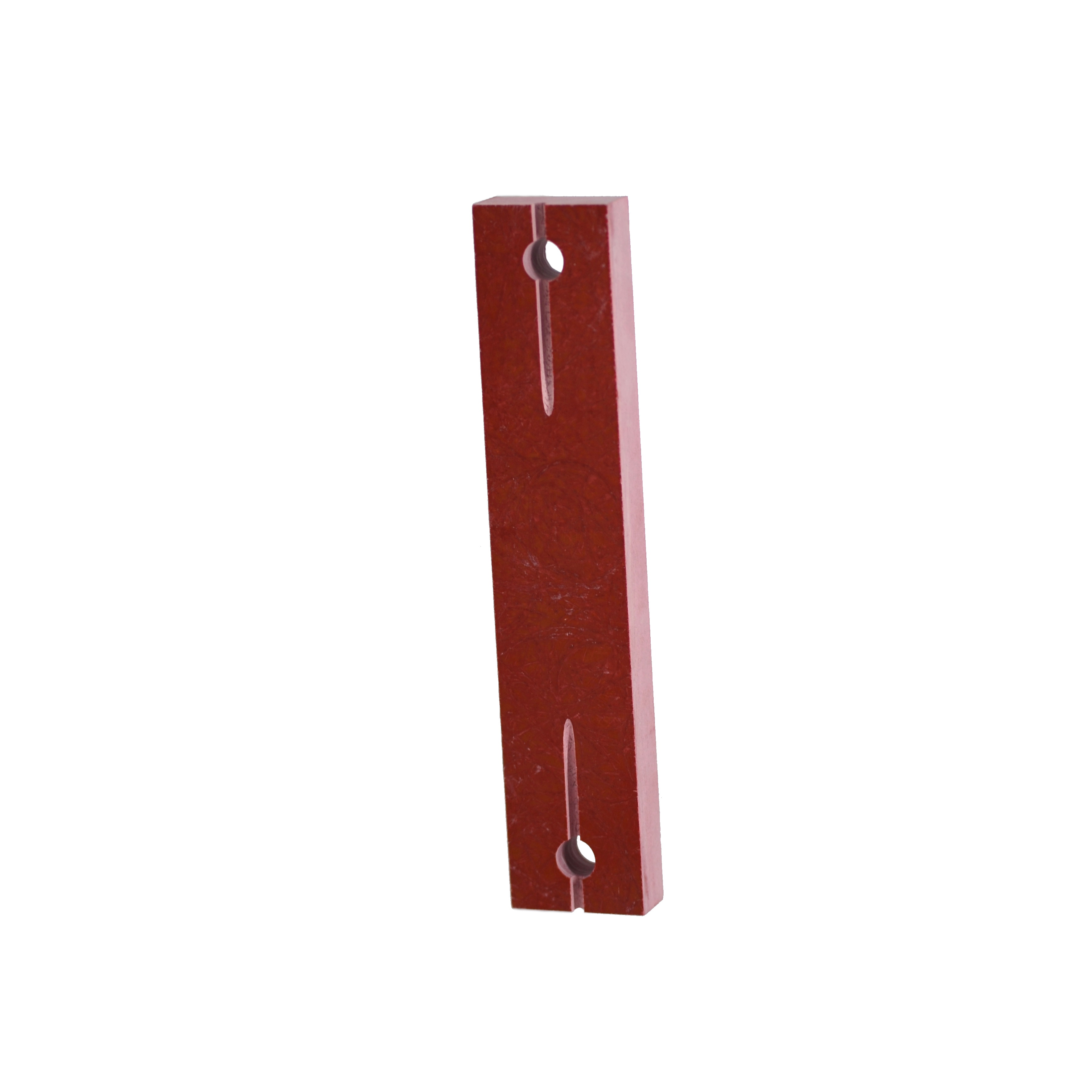

Podpěra

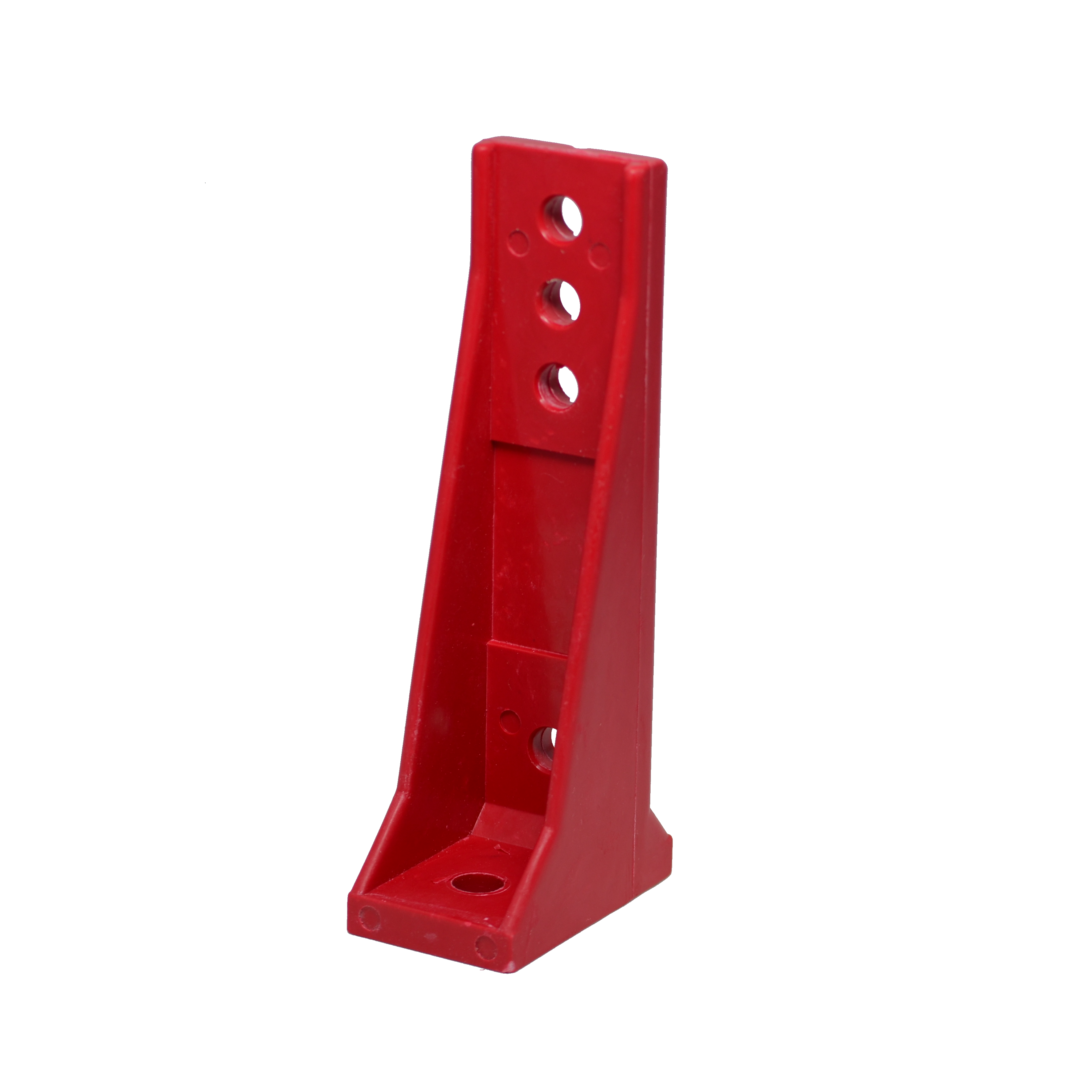

PSB/1Podpěra pro přípojnici šířky 60/80/100 mm.
Možno kombinovat s jakýmkoliv blokem.
Možno kombinovat s jakýmkoliv blokem.
OBJ: 90175
EAN: 4061701225129
Záruka: 24 m.
Skladem v GHV
skladem >50 ks
117 Kč/ks
141,57 Kč s DPH
+-
Podpěra

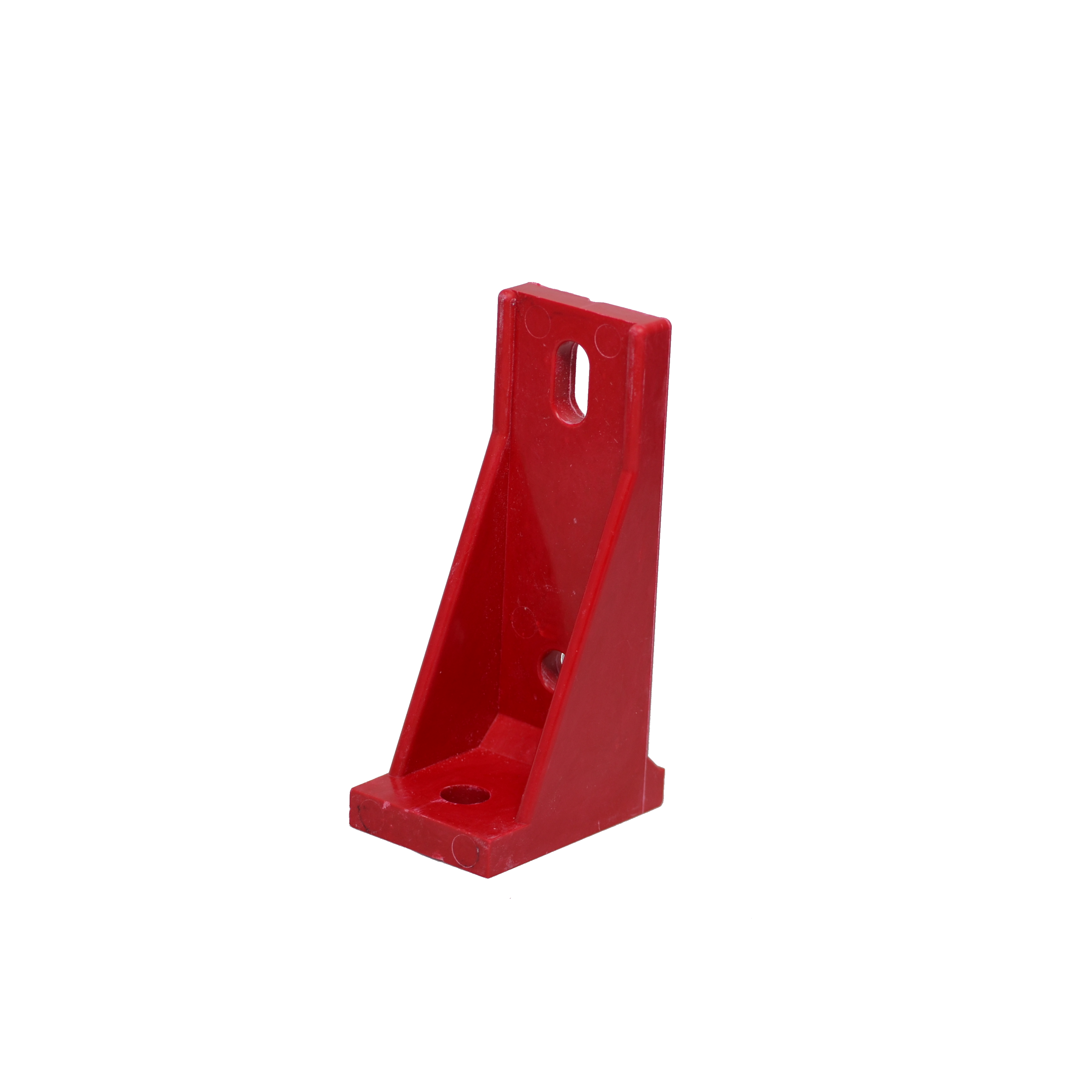

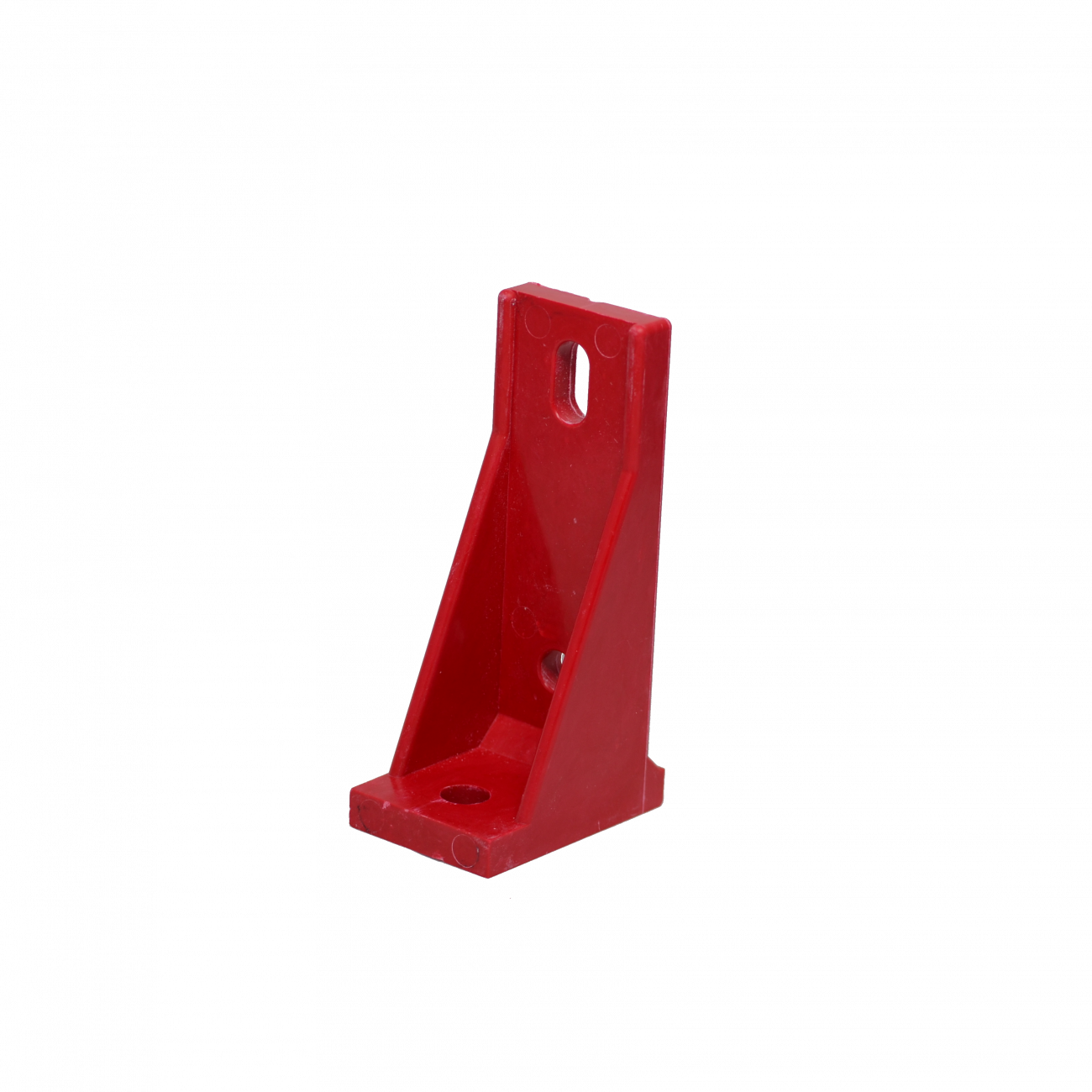

PSB/2Podpěra pro přípojnici šířky 40/50 mm.
Možno kombinovat s jakýmkoliv blokem.
Možno kombinovat s jakýmkoliv blokem.
OBJ: 90176
EAN: 4061701225136
Záruka: 24 m.
Skladem v GHV
skladem >50 ks
108 Kč/ks
130,68 Kč s DPH
+-
Podpěra
PSB/120Podpěra pro přípojnici šířky 120 mm.
Možno kombinovat s jakýmkoliv blokem.
Možno kombinovat s jakýmkoliv blokem.
OBJ: 90177
EAN: 4061701225143
Záruka: 24 m.
Skladem v GHV
skladem >50 ks
239 Kč/ks
289,19 Kč s DPH
+-

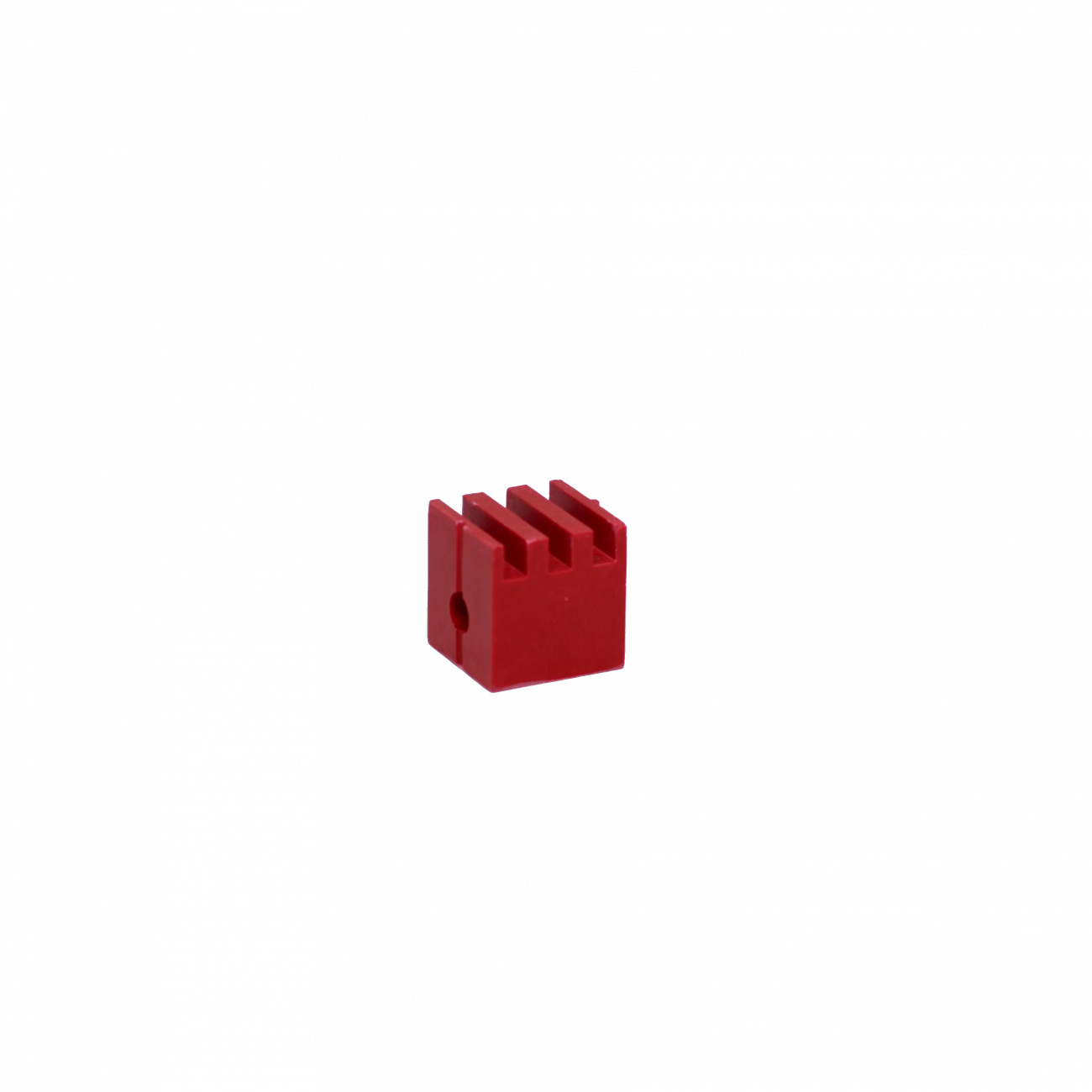

Blok
PSB/6Blok pro přípojnici tloušťky 6 mm.
OBJ: 90178
EAN: 4061701225150
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
66 Kč/ks
79,86 Kč s DPH
+-

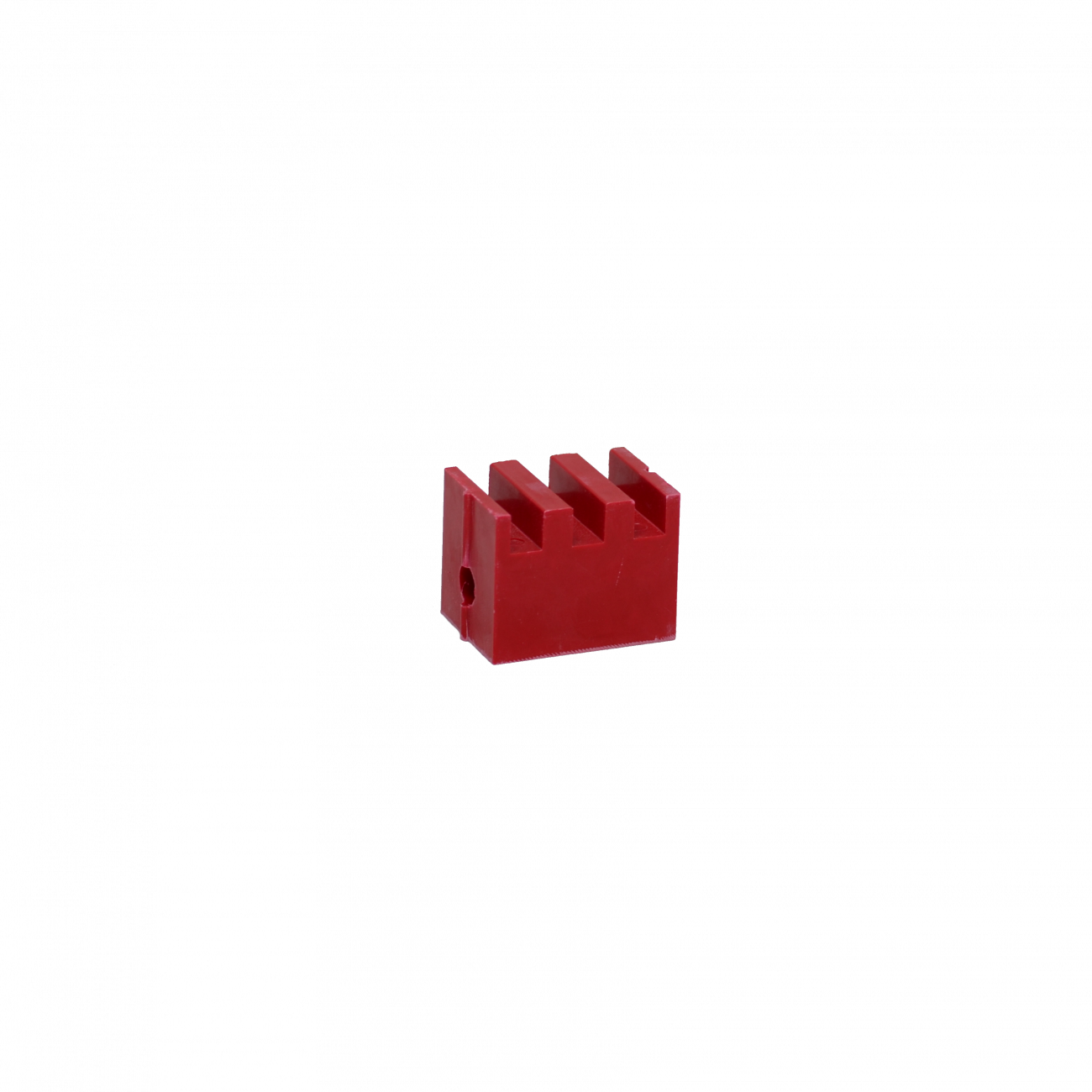

Blok

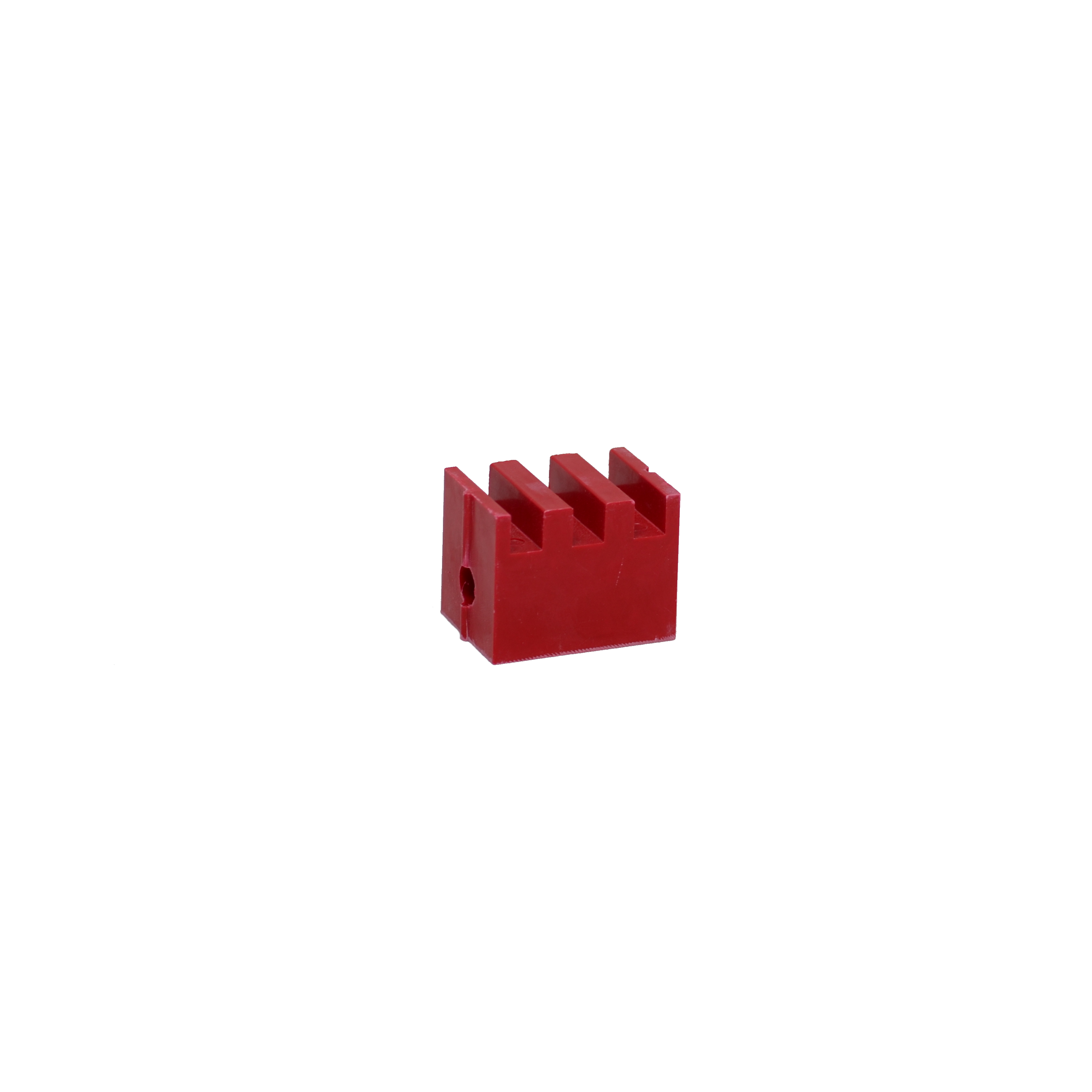

PSB/8Blok pro přípojnici tloušťky 8 mm.
OBJ: 90179
EAN: 4061701225167
Záruka: 24 m.
Skladem v GHV
skladem >200 ks
76 Kč/ks
91,96 Kč s DPH
+-
Blok

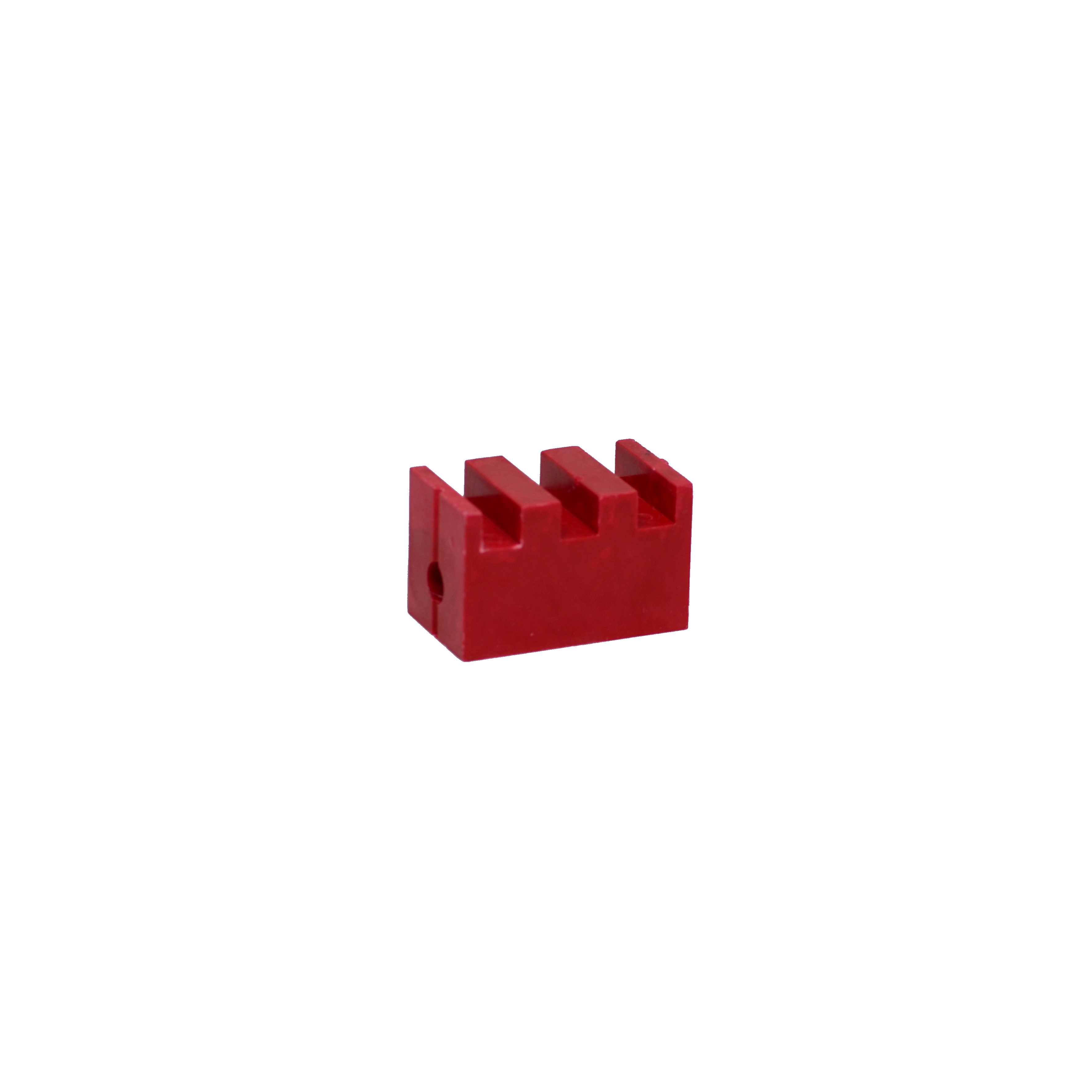

PSB/10Blok pro přípojnici tloušťky 10 mm.
OBJ: 90180
EAN: 4061701225181
Záruka: 24 m.
Skladem v GHV
skladem >50 ks
88 Kč/ks
106,48 Kč s DPH
+-
Držák sběrnic sada 90187
1x bočnice PSB/1
2x blok PSB 6
2x šroub s maticí SKS M10x60
2x blok PSB 6
2x šroub s maticí SKS M10x60
Držák sběrnic sada 90192
2x bočnice PSB/1
2x blok PSB/10
2x šroub s maticí SKS M10x100
2x blok PSB/10
2x šroub s maticí SKS M10x100
Držák sběrnic sada 90197
2x bočnice PSB/1
6x blok PSB/8
2x šroub s maticí GB M10x194
6x blok PSB/8
2x šroub s maticí GB M10x194
Držák sběrnic sada 90198
2x bočnice PSB/1
6x blok PSB/10
2x šroub s maticí GB M10x230
6x blok PSB/10
2x šroub s maticí GB M10x230
Držák sběrnic sada 90199
2x bočnice PSB/1
8x blok PSB/6
2x šroub s maticí GB M10x194
8x blok PSB/6
2x šroub s maticí GB M10x194
Držák sběrnic sada 90201
2x bočnice PSB/1
8x blok PSB/10
2x šroub s maticí GB M10x290
8x blok PSB/10
2x šroub s maticí GB M10x290
Držák sběrnic sada 90202
2x bočnice PSB/1
10x blok PSB/6
2x šroub s maticí GB M10x230
10x blok PSB/6
2x šroub s maticí GB M10x230
Držák sběrnic sada 90203
2x bočnice PSB/1
10x blok PSB/8
2x šroub s maticí GB M10x290
10x blok PSB/8
2x šroub s maticí GB M10x290
Popis výrobku
Stavebnicové držáky svislých sběrnic jsou zhotoveny z polyesterového materiálu červené barvy, vyztuženého skelnými vlákny.
Díky své konstrukci jsou tyto držáky sběrnic vhodné zejména tam, kde jsou kladeny vysoké požadavky na izolační a mechanickou odolnost.
Rozšířené informace
Pro sestavení držáku jsou potřebné tyto díly:
- 1 nebo 2 boční podpěry
- 2 montážní šrouby
- potřebný počet bloků pro uchycení daného počtu sběrnic
| Provozní napětí: | 1000 V |
|---|---|
| Provozní teplota: | -40...130 °C |
| Odolnost proti ohni: | norma UL 94-VO |
| Mez pevnosti: | tolerance ±10 % |

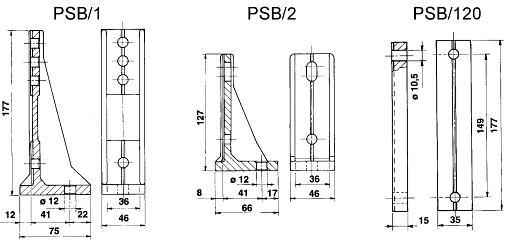

Boční podpěry
| Boční podpěra | Pro bloky | Rozměr přípojnice | Objednací kód | ||
| PSB/1 | PSB 6 | 60×6 | 80×6 | 100×6 | 90175 |
|---|---|---|---|---|---|
| PSB 8 | 60×8 | 80×8 | 100×8 | ||
| PSB 10 | 60×10 | 80×10 | 100×10 | ||
| PSB/2 | PSB 6 | 40×6 | 50×6 | 90176 | |
| PSB 8 | 40×8 | 50×8 | |||
| PSB 10 | 40×10 | 50×10 | |||
| PSB/120 | PSB 6 | 120×6 | 90177 | ||
| PSB 8 | 120×8 | ||||
| PSB 10 | 120×10 | ||||

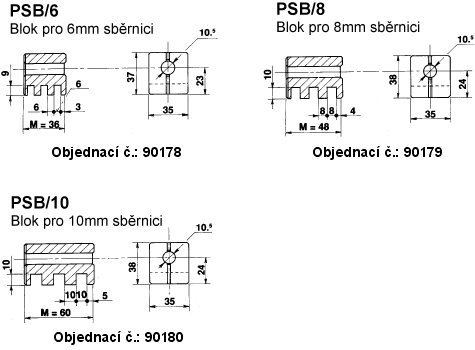

Bloky
Spojovací a montážní materiál
Šrouby se šestihrannou hlavou, podložkou a maticí
| Typ | Rozměr | Objednací kód |
| SKS | M10×60 mm | 90309 |
|---|---|---|
| SKS | M10×80 mm | 90310 |
| SKS | M10×70 mm | 90311 |
| SKS | M10×90 mm | 90312 |
| SKS | M10×100 mm | 90313 |
| SKS | M10×110 mm | 90314 |
| SKS | M10×140 mm | 90315 |
| SKS | M10×150 mm | 90316 |
| SKS | M10×160 mm | 90317 |
Svorník se závitem, 2 kusy podložek a matic
| Typ | Rozměr | Objednací kód |
| GB | M10×194 mm | 90318 |
|---|---|---|
| GB | M10×230 mm | 90319 |
| GB | M10×242 mm | 90320 |
| GB | M10×270 mm | 90321 |
| GB | M10×290 mm | 90322 |
| GB | M10×350 mm | 90323 |
| GB | M10×410 mm | 90324 |
| GB | M10×1000 mm | 90325 |
