Fluke 1775 - Analyzátor kvality elektrické energie

Popis výrobku

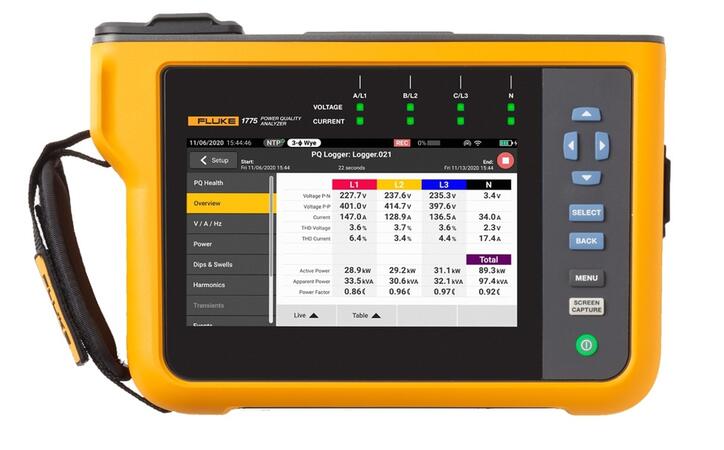

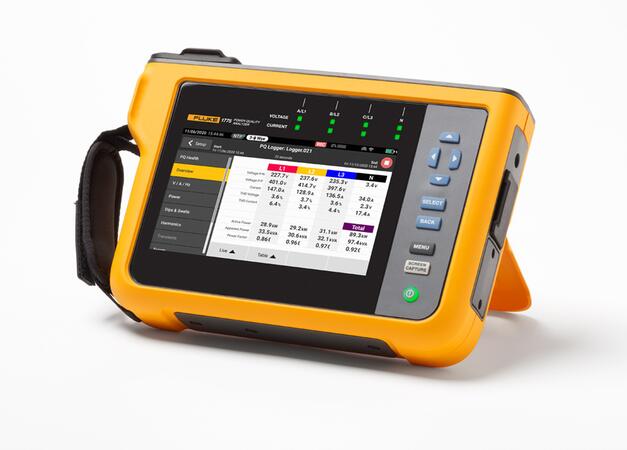

Analyzátor kvality elektrické energie Fluke 1775

Hlavní funkce

• Inteligentní systém automatického záznamu. Automaticky zaznamenává až 500 parametrů kvality sítě a zároveň umožňuje vybrat pouze důležitá měření pro danou aplikaci
• Stažení, zobrazení a sdílení měření. I nedokončený záznam lze zobrazit, stáhnout a sdílet pomocí dodaného SW. Lze tak vyhodnocovat i měření, která ještě nebyla plně dokončena
• Snadné nastavení. Průvodce připojením pomůže uživateli, aby připojení a nastavení přístroje bylo vždy správné
• Systém automatické opravy zapojení. Každý udělá chybu a třeba otočení proudového převodníku je dílem okamžiku. Funkce automatické opravy zapojení zajistí, že měření nebudete muset opakovat
• Napájení z měřené instalace. Není potřeba shánět dodatečné napájení. Pomocí dodaného příslušenství lze přístroj napájet přímo z měřené instalace
• Software Energy Analyze Plus v českém jazyce. Slouží pro stažení, tisk a export naměřených dat tak jednoduše, jak jen to je možné. Rychle umožňuje porovnávat výsledky, analyzovat naměřené údaje nebo vytváří automatické zprávy dle protokolů kvality sítě (jako jsou EN 50160, IEEE 519, GOST 33073 a IEC 61000-2-2)
• Napěťové přechodové jevy se vzorkováním 1 MS/s s pokročilou analýzou dokáží zachytit pulzní nebo oscilační jevy, které mohou poškodit zařízení.

Hlavní parametry

• Záznamník kvality elektrické energie pro jedno až třífázové sítě
• Pro frekvence sítě DC, 50/60 Hz ±15 % (42,5 Hz až 57,5 Hz, 51 Hz až 69 Hz)
• Topologie 1-φ, 1-φ IT, pomocná fáze, 3-φ trojúhelník, 3-φ hvězda IT, 3-φ Aron/Blondel (2prvkový trojúhelník), 3-φ trojúhelník otevřený, 3-φ trojúhelník s odbočkou
• Třída přesnosti A dle IEC 61000-4-30 edice 3

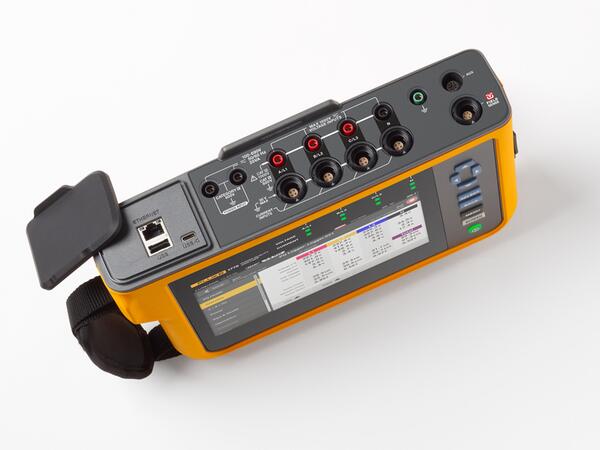

Napětí:

• 5 konektoru, 3xL, 1xN, 1xPE
• Vstupní impedance 10 MΩ P-P a P-N, 5 MΩ P-PE a N-PE
• Pro stejnosměrné a střídavé sítě od 50 do 1 000 V (1 700 V_šš)
• Šířka pásma DC až 30 kHz (pro měření kvality sítě)
• Rozlišení 24 bitů

Proud:

• 4 konektory, 3xL, 1xN
• Vstupní impedance 11 kΩ
• Automatická volba rozsahu pro daný snímač
• Měření střídavého proudu od 1 A do 6 000 A (dle převodníků)
• Měření stejnosměrného proudu od 20 A do 2 000 A (dle převodníků)
• Šířka pásma DC až 30 kHz (pro měření kvality sítě)
• Rozlišení 24 bitů

AUX vstup:

• 2 programovatelné vstupy pro záznam dodatečných parametrů
• Měření 0 až 10 V_DC
• Programovatelné jednotky až 8 znaků (např. psi, m/s, ...)

• Interval záznamu programovatelný 1 s, 3 s, 5 s, 10 s, 30 s, 1 min., 5 min., 10 min., 15 min., 30 min
• Interval průměrování pro hodnoty Min/Max ½ cyklu (20 ms pro 50 Hz)
• THD vypočítáváno z 50 harmonických
• Harmonické h0 až h50
• Meziharmonické h0 až h50
• Superiharmonické, 2 až 9 kHz s intervaly 200 Hz, 9 až 30 kHz s intervaly 2 kHz
• Výpočet a záznam činného, jalového i zdánlivého výkonu (W, VA, var) až
• Výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh)
• Měření a záznam účiníku cos θ, tan θ, PF

Komunikace a ukládání dat

	Bluetooth rozhraní pro komunikaci s moduly Fluke Connect Bluetooth 5.0/BLE
	Po vložení SIM karty umožňuje komunikaci mezi přístrojem a počítačovým SW v místech bez pokrytí WiFi signálem nebo LAN sítí Komunikace přes LTE-A Cat 12 síť Umožňuje online komunikaci a stažení dat
	Po vložení Wi-Fi adaptéru je možná komunikace mezi přístrojem a počítačovým SW v místech bez pokrytí LAN sítí Komunikace přes 2,4 GHz / 5 GHz síť Umožňuje online komunikaci a stažení dat
	Připojení do běžné Ethernetové sítě Rychlost 1 Gbit/s 1000BASE-T Umožňuje online komunikaci a stažení dat
	Rozhraní USB (A) pro vysokorychlostní USB disky Rozhraní USB (C) pro vysokorychlostní stahování dat do PC Automatické spojení s přístrojem při opakovaném připojení
	Interní paměť 8 GB (rozšířitelné o μSD karty) Kapacita typicky pro 10 relací se záznamem 8 týdnů s agregací 1 min a 100 událostmi
	Interní GPS/GLONASS modul umožňuje přesnou synchronizaci dat. Data je pak možné dát do korelace s jinými zaznamenanými daty Externí GPS/GLONASS anténa s dvojitou izolací (volitelné příslušenství)

Provedení a fyzické parametry

• Samostatný napájecí vstup umožňuje napájení z měřené instalace nebo z pomocného zdroje. Není potřeba žádný externí adaptér
• Integrovaný akumulátor pro překlenutí krátkých výpadků (doba provozu cca 90 min) a prohlížení zaznamenaných dat na místě měření
• Štíhlé provedení s malou hloubkou. Malá tloušťka přístroje umožňuje jeho snadnější umístění v rozváděči a provádění dlouhodobých měření.
• Integrovaný řemínek na ruku
• Možnost připojení zámku Kensington
• Robustní konstrukce, ergonomický design
• Elektrická bezpečnost CAT IV/600 V a CAT III/1 000 V
• Vysoký stupeň krytí IP50
• Provozní teplota -10 až 50 °C
• Skladovací teplota -20 až 60 °C
• Rozměry: 28 cm × 19 cm × 6,2 cm (bez snímačů)
• Hmotnost: 2,1 kg

• Záruka na hlavní přístroj: 24 měsíců

Služby nabízené k námi dodaným přístrojům

• Konzultace vhodnosti jednotlivých typů s doporučením
• Poradenství se softwarem přístroje (pokud je součástí dodávky)
• Prodejní i poprodejní podpora

• Zajištění záručního i pozáručního servisu
• Zajištění pravidelných kalibrací

SOFTWARE PRO PŘÍSTROJ

Software Energy Analyze Plus pro Windows ODKAZ
