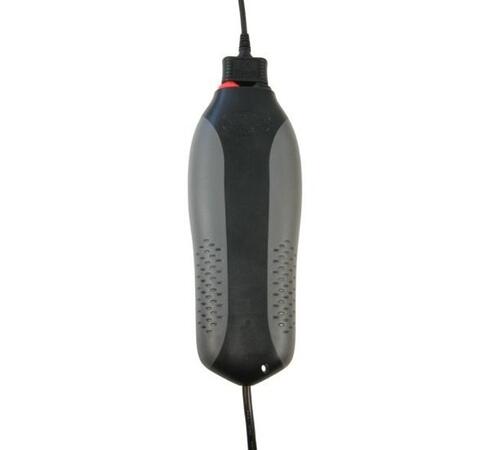

HP3-20 - Virtuální USB osciloskop s diferenciálním vstupem

Virtuální USB osciloskop s diferenciálním vstupem

Virtuální osciloskop s diferenciálním vstupem pro měření až 800 V
Počet kanálů: 1
Připojení: USB
Šířka pásma: 10 MHz / 20 MS/s
Paměť: až 1 MS
Diferenciální vstup
Cena 3 900 Kč
4 719 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (1)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Kančo
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatní.

Varianty k produktu HP3-20 - Virtuální USB osciloskop s diferenciálním vstupem (1)

HP3-20 Osciloskop virtuální USB
Osciloskop virtuální USB
HP3-20
USB osciloskop HP3-20, software a návod k obsluze
OBJ: TP.HP3-20
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 900 Kč/ks
4 719 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k HP3-20 - Virtuální USB osciloskop s diferenciálním vstupem

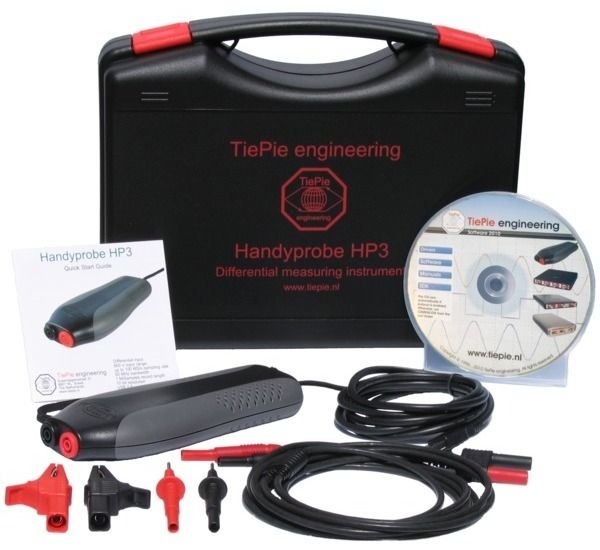

HP3 - Virtuální USB osciloskop s příslušenstvím
Rozšíření
HP3 option PS
1 ks měřicí vodič, 1 sada měřicích hrotů červená a černá, 1 sada krokosvorek červená a černá, 1 ks kufřík
OBJ: TP.HP3-OP-PS
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 350 Kč/ks
1 633,50 Kč s DPH
Porovnání
+-
Košík
Micsig SW rozšíření
Rozšíření
HP3 option XM
Rozšíření: paměť zvětšená na 1 MS
OBJ: TP.HP3-OP-XM
Záruka: 12 m.
Není skladem
Prověříme pro Vás
500 Kč/ks
605 Kč s DPH
Porovnání
+-
Košík
Micsig SW rozšíření
Rozšíření
HP3-020 option W5
Rozšíření: záruka 5 let
OBJ: TP.HP3-020-OP-W5
Záruka: 12 m.
Není skladem
Prověříme pro Vás
170 Kč/ks
205,70 Kč s DPH
Porovnání
+-
Košík
Příslušenství TiePie - TP-C812B - Měřicí vodič
Měřicí vodič
TP-C812B
200cm, černá, banánek 4mm - BNC samec
1000V CAT III
OBJ: TP.TP-C812B
Záruka: 12 m.
Není skladem
Prověříme pro Vás
700 Kč/ks
847 Kč s DPH
Porovnání
+-
Košík
Příslušenství Multicontact - XDK-1033/I-2 - černá
Krokosvorka
XDK-1033/I-2 černá
CAT IV, 600 V, 19 A, černá
Rozevření 30 mm, připojení vodičů 4 mm
Zjistit více
OBJ: 66.9561-21
Záruka: 12 m.
Není skladem
na cestě 3 ks
212,90 Kč/ks
257,61 Kč s DPH
Porovnání
+-
Košík
Příslušenství Multicontact - XDK-1033/I-2 - červená
Krokosvorka
XDK-1033/I-2 červená
CAT IV, 600 V, 19 A, červená
Rozevření 30 mm, připojení vodičů 4 mm
Zjistit více
OBJ: 66.9561-22
Záruka: 12 m.
Není skladem
na cestě 3 ks
212,90 Kč/ks
257,61 Kč s DPH
Porovnání
+-
Košík
XMA-7 černá Svorka magnetická
Svorka magnetická
XMA-7 černá
CAT III, 1000V, 2A, černá
Průměr magnetu 7 mm, délka 10 mm
Připojení vodičů 4 mm
Zjistit více
OBJ: 66.9516-21
EAN: 2050000366413
Záruka: 12 m.
Skladem v GHV
skladem 9 ks
418,70 Kč/ks
506,63 Kč s DPH
Porovnání
+-
Košík
Příslušenství Multicontact - XMA-7 červená
Svorka magnetická
XMA-7 červená
CAT III, 1000V, 2A, červená
Průměr magnetu 7 mm, délka 10 mm
Připojení vodičů 4 mm
Zjistit více
OBJ: 66.9516-22
EAN: 2050000366420
Záruka: 12 m.
Skladem v GHV
skladem 6 ks
418,70 Kč/ks
506,63 Kč s DPH
Porovnání
+-
Košík
Příslušenství TiePie - CC80 - Klešťový převodník
Převodník klešťový
CC80
Rozsah měření 10 mA...80 A AC/DC
Šířka pásma DC ... 20 kHz
Výstup 10 mV / A, 100 mV / A
Průměr 12,5 mm, vodič s konektory Ø4 mm samice
Dodávka: převodník, pouzdro a návod k obsluze
OBJ: TP.TP-CC80
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 720 Kč/ks
3 291,20 Kč s DPH
Porovnání
+-
Košík
Příslušenství TiePie - CC400 - Klešťový převodník
Převodník klešťový
CC400
Rozsah měření 1 A...400 A AC/DC
Šířka pásma DC ... 20 kHz
Výstup 1 mV / A, 10 mV / A
Průměr 20 mm, vodič s konektory Ø4 mm samice
Dodávka: převodník, pouzdro a návod k obsluze
OBJ: TP.TP-CC400
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 660 Kč/ks
3 218,60 Kč s DPH
Porovnání
+-
Košík
Příslušenství TiePie - CC600 - Klešťový převodník
Převodník klešťový
CC600
Rozsah měření 0,6 A...600 A AC/DC
Šířka pásma DC ... 400 Hz
Výstup 0,1 mV / A, 1 mV / A
Průměr 30 mm, zdířky Ø4 mm
Dodávka: převodník, pouzdro a návod k obsluze
OBJ: TP.TP-CC600
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 390 Kč/ks
2 891,90 Kč s DPH
Porovnání
+-
Košík
Příslušenství TiePie - TP-BP85 - Sada hrotů
Sada měřicích hrotů
TP-BP85 Set
Tenké hroty pro přímé připojení do konektorů
4ks černá, 1ks červená, 1ks zelená, 1ks modrá, 1ks žlutá
OBJ: TP.TP-BP85-Set
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 230 Kč/ks
1 488,30 Kč s DPH
Porovnání
+-
Košík
Příslušenství Silex - SX-DS-520AN
Převodník USB2.0 - Ethernet/Wifi
SX-DS-520AN: Prodloužení 1x USB 2.0 přes WiFi nebo Ethernet
Připojení USB zařízení přes počítačovou síť
WiFi: IEEE 802.11a/b/g/n Dual-Band, (2T2R), dvě interní antény
Ethernet: 10BASE-T, 100BASE-TX, 1000BASE-T
USB rozhraní: 1 x USB 2.0
Dodávka: převodník, napájecí adaptér
OBJ: PA.SX-DS-520AN
EAN: 4944406005411
Záruka: 36 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Příslušenství Silex - SX-DS-600
Převodník USB3.0, USB2.0 - Ethernet
SX-DS-600: Prodloužení 1x USB 3.0 a 1x USB 2.0 přes Ethernet
Připojení USB zařízení přes počítačovou síť
Ethernet: 10BASE-T, 100BASE-TX, 1000BASE-T
USB rozhraní: 1x USB 3.0 a 1x USB 2.0
Dodávka: převodník, napájecí adaptér
OBJ: PA.SX-DS-600
Záruka: 36 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
3283 Spojka BNC
Spojka BNC
3283
30VAC, 60VDC, 50 Ohm
samice - samice, pozlacené kontakty
Zjistit více
OBJ: PO.1928789
Záruka: 12 m.
Není skladem
Prověříme pro Vás
225 Kč/ks
272,25 Kč s DPH
Porovnání
+-
Košík
3284 Spojka T BNC
Spojka T BNC
3284
30VAC, 60VDC, 50 Ohm
samice - samice - samice, pozlacené kontakty
Zjistit více
OBJ: PO.528786
Záruka: 12 m.
Není skladem
Prověříme pro Vás
650 Kč/ks
786,50 Kč s DPH
Porovnání
+-
Košík
3285 Spojka T BNC
Spojka T BNC
3285
30VAC, 60VDC, 50 Ohm
samice - samec - samice, pozlacené kontakty
Zjistit více
OBJ: PO.528794
Záruka: 12 m.
Není skladem
Prověříme pro Vás
325 Kč/ks
393,25 Kč s DPH
Porovnání
+-
Košík
3533 Spojka BNC
Spojka BNC
3533
30VAC, 60VDC, 50 Ohm
samec - samec, pozlacené kontakty
Zjistit více
OBJ: PO.1929241
Záruka: 12 m.
Není skladem
Prověříme pro Vás
150 Kč/ks
181,50 Kč s DPH
Porovnání
+-
Košík
3534 Spojka BNC
Spojka BNC
3534
30VAC, 60VDC, 50 Ohm
samec - samec, zahnutí 90°, pozlacené kontakty
Zjistit více
OBJ: PO.1929265
Záruka: 12 m.
Není skladem
Prověříme pro Vás
425 Kč/ks
514,25 Kč s DPH
Porovnání
+-
Košík
4896 Spojka T BNC
Spojka T BNC
4896
30VAC, 60VDC, 50 Ohm
samec - samice - samice, pozlacené kontakty
Zjistit více
OBJ: PO.1914846
Záruka: 12 m.
Není skladem
Prověříme pro Vás
650 Kč/ks
786,50 Kč s DPH
Porovnání
+-
Košík
6700 Spojka T BNC
Spojka T BNC
6700
30VAC, 60VDC, 50 Ohm
samice - samec - samice, souběžný vstup a výstup in-line, pozlacené kontakty
Zjistit více
OBJ: PO.2066999
Záruka: 12 m.
Není skladem
Prověříme pro Vás
850 Kč/ks
1 028,50 Kč s DPH
Porovnání
+-
Košík
6701 Spojka T BNC
Spojka T BNC
6701
30VAC, 60VDC, 50 Ohm
samice - samec - samice, souběžný vstup a výstup in-line 90°, pozlacené kontakty
Zjistit více
OBJ: PO.2067002
Záruka: 12 m.
Není skladem
Prověříme pro Vás
850 Kč/ks
1 028,50 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Virtuální USB osciloskop s diferenciálním vstupem

  • Průmyslový USB osciloskop s 1 kanálem
  • Diferenciální vstupy pro měření až 800 V špička-špička
  • Šířka pásma 10 MHz
  • Rozlišení 10 bitů
  • Spektrální analyzátor
  • Výkonný digitální voltmetr
  • Záznamník Y-t

Handyprobe HP3 je přenosný USB osciloskop s izolovanými vstupy schopný měřit 800 Všpička-špička se vzorkovací frekvencí 20 MSa/ss možností záznamu do interní paměti o velikosti až 1 MSa (rozšíření).

Příslušenství SW TiePie - 12


Izolované vstupy přístroje dovolují měřit až 800 Všpička-špička, díky čemuž se výborně hodí pro měření v průmyslovém prostředí. Handyprobe HP3 je možné připojit do obvodůi bez nutnosti použití útlumových článků (atenuátorů). Izolované vstupy zamezují vzniku zemníchspojení přes uzemnění sond. To zajišťuje vyšší bezpečnost měření.

Handyprobe HP3 je navržen tak, aby co nejlépe padl do ruky. Na těle přístroje jsou oblasti dotyku pokryté měkkou gumou. To zajišťuje bezpečnou a pohodlnou  manipulaci a držení. K přístroji lze připojit poutko na ruku. Napájení přístroje je zajištěno přímo z USB rozhraní a není tak nutné připojovat nepraktický externí zdroj.

Příslušenství SW TiePie - 13


Nízkošumové vodiče byly speciálně navrženy pro měření s Handyprobe HP3. Vstup přístroje je izolovaný, což znamená, že oba póly vstupu mají vysokou impedanci. Vstupy nejsou spojeny se zemí jako u běžných osciloskopů s neizolovanou architekturou.

Vodiče jsou velmi odolné vůči vnějším rušivým vlivům. Oba konce lze zapojit až 2 m od sebe aniž by došlo k ovlivnění měření nežádoucím rušením. Díky tomu může být jeden bod měření vzdálený od druhého až 2m. S běžným osciloskopem tohle není možné. U běžných osciloskopů je vzdálenost mezi měřicím bodem a zemí limitována na 20 cm. Při 20 cm je rušení velmi malé. Vodiče jsou vyrobeny z odolné silikonové izolace a na koncích opatřeny bezpečnostními banánky.

Příslušenství SW TiePie - 14


Handyprobe HP3 se dodává s univerzální softwarem pro všechny přístroje výrobce. Multi Channel software umožňuje rychlé a pohodlné měření se snadným nastavením a širokou škálou funkcí. Software umožňuje přístroji pracovat jako osciloskop, multimetr, spektrální analyzátor a nebo Y-t záznamník.


Zaznamenaná data je pak možné různě zobrazovat jako jeden graf, nebo více grafů s různými režimy zobrazení. Spektrální analyzátor umožňuje vidět frekvenční spektrum signálu vedle klasického zobrazení. Na výběr jsou různá okna pro matematické zpracování signálů a další nástroje.

Příslušenství SW TiePie - 15


Pokud ani rozšířený záznam 1 MSa nestačí, je možné použít PC jako záznamník. Přenos dat v reálném čase do PC nabízí nepřerušený a teoreticky neomezený záznam dat ve vysoké vzorkovací frekvenci. Limitem je pouze velikost pevného disku. Data na disku lze pak kdykoli analyzovat v plné délce. Samozřejmostí je použití matematických operací přímo během záznamu.

Technické údaje

Parametry

Šířka pásma10 MHz
Počet vstupů1
Izolované vstupyano Ano
Vzorkovací rychlost20 MS/s
Převodník10 Bit
Hloubka paměti126 kB
Integrovaný generátorbe Ne
Integrovaný multimetrbe Ne
Propojení pro vícekanálová měřeníano Ano
Spektrální analyzátorano Ano
Analýza sběrnicbe Ne
