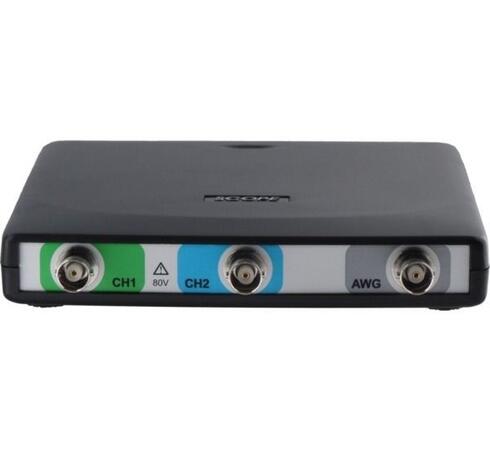

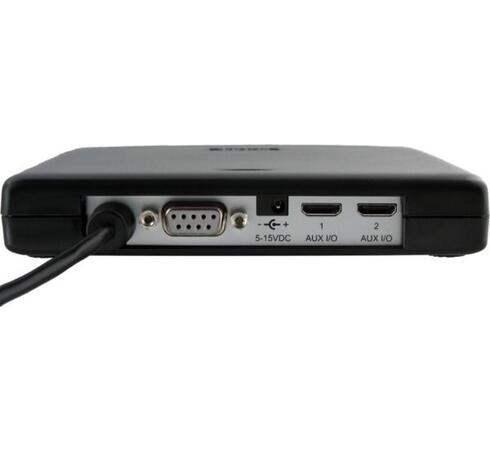

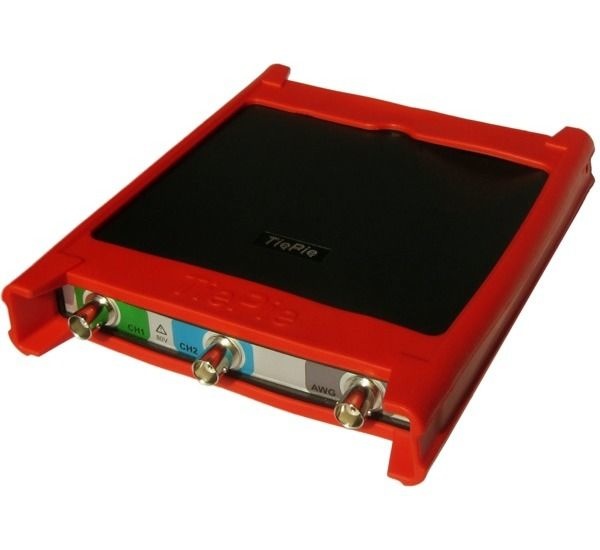

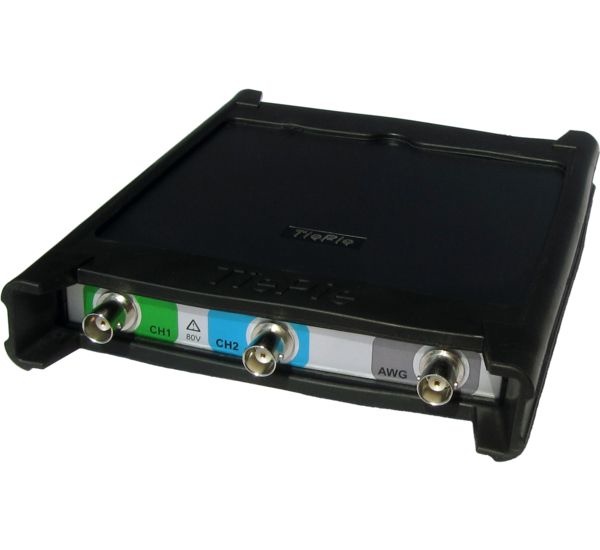

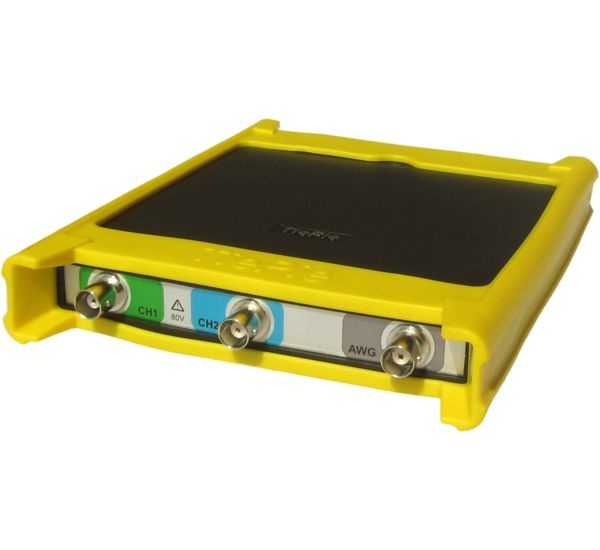

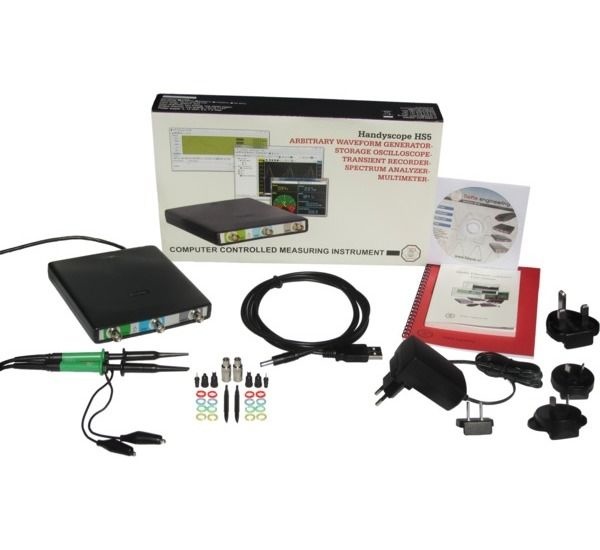

HS5-530 - Virtuální USB osciloskop s AWG generátorem

Popis výrobku

Virtuální USB osciloskop s vysokým rozlišením

• 14 a 16 bitové rozlišení nabízí 256x více napěťových úrovní než u 8 bitového osciloskopu a v režimu superrozlišení až 32 M vzorků na kanál
• Spektrální analyzátor
• Výkonný digitální multimetr (DMM)
• Anylyzátor sériových sběrnic
• USB generátor libovolných (arbitrary AWG) průběhů
• Záznamník

Nabízí nejlepší možné parametry u průmyslových osciloskopů při limitovaném rozpočtu. Všestrannost a flexibilita modelu Handyscope HS5 je nesrovnatelně vyšší než u jiných modelů této třídy.

Díky integraci pěti přístrojů do jednoho pouzdra je Handyscope HS5 tím nejvýkonnějším kompaktním přístrojem do průmyslu. Pro uživatele kteří měří na různých místech a nebo potřebují více místa na pracovním stole je Handyscope HS5 ideálním nástrojem. Díky své konstrukci je snadno přenosný, ale zároveň robustní a perfektní v kombinaci s přenosným PC.

Velmi vysoké rozlišení 14 a 16 bitů, 256 x více než u standardních osciloskopů

Běžné stolní osciloskopy nabízejí relativně nízké rozlišení 8 nebo 9 bitů. V kombinaci s limitovanou velikostí obrazovky zobrazují signály v jejich maximálním rozlišení a funkce zoom u nich nepřináší více detailů pro uživatele. Handyscope HS5 má rozlišení 14 nebo 16 bitů a díky tomu se jedná o osciloskop s opravdu vysokým rozlišením. Pomocí tak vysokého rozlišení je signál vzorkován daleko přesněji a kvantizační chyba je díky tomu daleko menší. Zobrazení signálu na 24" monitoru přinese velmi vysokou míru detailů zobrazeného signálu. I ty nejmenší změny tvaru signálu je možné odhalit díky funkci zoom, která díky vysokému rozlišení přinese dodatečné informace o zkoumaném detailu.

První průmyslový osciloskop s 1 ppm

Časová základna osciloskopu Handyscope HS5 je 25 až 100 x stabilnější než srovnatelné přístroje na trhu. Díky vysoké stabilitě 1ppm je možné velmi přesně měřit frekvenci a časové parametry signálů. Spojení několika přístrojů dohromady, které se používá pro vytvoření vícekanálového osciloskopu, nemá vliv na přesnost časové základny. Rozdíl je 0 ppm.

Spojení více přístrojů pro vícekanálová měření s plnou synchronizací přístrojů

Handyscope HS5 je vybaven sofistikovanou synchronizační sběrnicí, která umožňuje snadné propojení více přístrojů do jednoho celku. Jeden z přístrojů slouží jako řídící master a ostatní jsou jím řízená slave zařízení. Všechna propojená zařízení potom měří se stejnou vzorkovací frekvencí jako jeden vícekanálový přístroj (odchylka 0 ppm!). Vedle synchronizační sběrnice obsahuje rozhraní také sběrnici spouštění a detekční systém. O vzájemné propojení se stará propojovací kabel. Celkový počet přístrojů je limitovaný pouze množstvím USB portů počítače. Po spuštění obslužného SW Multi Channel jsou všechna propojená zařízení identifikována (každé má svoje vlastní identifikační číslo) a automaticky spojena do jednoho většího celku. Obě sběrnice, synchronizační i spouštěcí, jsou na obou koncích zakončeny správnou hodnotou impedance. Není proto potřeba, aby uživatel připojoval tyto dodatečné impedance sám. Spojení přístrojů je plně automatické. Možnost propojování přístrojů a vytváření např. osmikanálového osciloskopu, který se tváří jako jeden přístroj, nenabízí žádný jiný USB osciloskop.

Zabudovaný USB generátor libovolných (arbitrary) průběhů s extrémně nízkým zkreslením

Handyscope HS5 je prvním USB ocsiloskopem s vysokým rozlišením a zabudovaným 40 MHz generátorem. Využívá nejmodernější techniky signálové syntézy vyvinuté firmou TiePie díky níž nabízí ten nejvěrnější signál pro náročné aplikace. Drahé samostatné generátory jsou díky tomu překonány. Díky velmi nízkému zkreslení až -85 dB na frekvenci 100 kHz, velmi plochému amplitudovému spektru a 8 ns nástupnou a sestupnou hranou nabízí skvělé možnosti použití. Výstupní napětí 24 VPP, 14 bitové rozlišení při 240 MS/s a buffer na 64 MSamples dělá z osciloskopu Handyscope HS5 velmi kvalitní generátor. Běžné signály jako sinus, obdelník, pila, DC nebo šum jsou samozřejmostí. Bez problémů si ale poradí i s generováním libovolných průběhů, které jsou uloženy v paměti na 64 MSamples nebo byly dříve nahrány a uloženy pomocí osciloskpu.

SureConnect - test správného připojení a měření odporů

Funkce SureConnect je použitelná vždy po připojení sondy, hrotu nebo krokodýlku k měřenému objektu. Přístroj automaticky otestuje, zda je kontakt v pořádku. Tato funkce zabraňuje mylným indikacím nepřítomnosti signálu (lze rozlišit kdy signál není přítomen a kdy jde o špatné připojení). To je užitečné tam, kde je povrch zoxidovaný nebo špatně dostupný. Funkce SureConnect je dostupná u modelů Handyscope HS5 jako volitelné rozšíření. Na každém kanálu je možné měřit odpor až do 2 MΩ a hodnota může být zobrazena na displeji softwarového multimetru. Samozřejmě jde hodnotu odporu zaznamenávat v čase do grafu

Vysoce výkonný USB digitální multimetr

Díky vysokému rozlišení 16 bitů je Handyscope HS5 použitelný jako velmi vyspělý digitální multimetr s velmi dobrými vlastnostmi (jako RMS, Špička-Špička, MAX, MIN, Mean, Frekvence, Střída, Náběžná a Sestupná hrana, dBm, ... ). Hodnoty je možné zobrazit jako číslo, nebo jako analogový budíkový ukazatel. Velmi přesná a stabilní časová základna Handyscope HS5 (1 ppm) umožňuje velmi přesná měření frekvence a časových veličin. Díky tomu se externí multimetry a frekvenční čítače stávají nadbytečnými. I díky tomu je přístroj Handyscope HS5 naprosto unikátní ve své třídě.

Spektrální analyzátor - řešení problémů ve frekvenčí oblasti

Handyscope HS5 přináší na pole spektrálních analyzátorů myšlenku cenově dostupného, snadno ovladatelného a přehledného přístroje. Vysoká flexibilita tohoto spektrálního analyzátoru jej předurčuje i k jiným měřením než k vyhodnocení vysokofrekvenčních signálů z přijímačů a vysílačů. Na ose X je zobrazena frekvence a na ose Y úroveň signálu. Tomuto zobrazení se řízá zobrazení ve frekvenční oblasti. Při hledání závad se často používá osciloskop, tedy měření v časové oblasti. Pokud je ale signál rušen signály s malou amplitudou a obsahuje větší množství frekvenčních složek, tak jsou tato rušení na osciloskopu sotva patrná. Většinou se jeví pouze jako šum na měřeném signálu. Po zobrazení ve frekvenčním oblasti jsou tato rušení daleko lépe viditelná. Lze tak stanovit velikost rušivých složek a jejich frekvenci.

Například při měření na zařízeních se spínanými zdroji jsou rušení z těchto zdrojů velmi dobře odhalitelná právě ve frekvenční oblasti. Stačí umístit sondu poblíž cívek napájecího spínaného zdroje a zobrazit signál na spektrálním analyzátoru. Tento signál je možné uložit do paměti jako referenční a známe tak unikátní frekvence rušení. Pokud tato měření zopakujete dále v napájeném systému a zjistíte stejné složky jako u zdroje, tak rušení pochází z napájecího zdroje. Na základě těchto měření je pak možné činit opatření k odstranění těchto složek. Poté je možné měření zopakovat a ověřit, zda opatření byla účinná.

Handyscope HS5 měří s velmi velkým rozlišením ve frekvenční oblasti a tak rušení mohou být detekována a analyzována najednou s rozlišením na Hz. Až 16 milionů frekvenčních složek je možné zobrazit v grafu. Díky vertikálnímu rozlišení 14 nebo 16 bitů a paměti 32 MSa jsou odhalitelná i velmi malá rušení. Také kontrola signálu po učiněných opatřeních proti rušení je možná pomocí Handyscope HS5. Vysoké rozlišení a velká paměť umožňuje měřit spektrum ve velmi vysokém dynamickém rozsahu 120 dB. To je další unikátní vlastnost v této třídě USB osciloskopů.

Analyzátor sběrnic

Přístroj Handyscope HS5 umožňuje dekódování sériových sběrnic. Data zobrazuje formou grafu a dekódovací tabulky a je tak jednoduché odhalovat vadné datové pakety. Pro vývojáře je to vítané rozšíření funkcí osciloskopů. Dekódovat lze pakety z CAN sběrnice, I2C sběrnice a dalších sériových sběrnic.

Extrémně velká paměť 32 MSa na kanál

Při měření s vysokou vzorkovací frekvencí je důležité mítdostatečně hlubokou paměť, aby se zaznamenal celý měřený signál. Oproti konkurenčním výrobkům, které mají běžně 2 až 100 kSa, nabízí Handyscope HS5 neuvěřitelných 32 MSa na každý kanál. To dává uživateli 300 až 10000 krát větší paměť pro uložení průběhu. Takto hluboká paměť umožňuje zaznamenat dlouhé úseky signálu (například celý blok komunikace CAN sběrnice) s možností pozdějšího přiblížení kratších úseků bez ztráty vysokého rozlišení. Při využití funkce USB spektrálního analyzátoru dává hluboká paměť možnost využití přístroje ve velmi velkém dynamickém rozsahu, pokud se pohybujeme ve frekvenční oblasti. Funkce SuperZoom u přístroje Handyscope HS5 umožňuje přiblížit libovolný vzorek signálu bez ohledu na zvolenou délku záznamu.

Záznamník s velmi rychlým záznamem 20 MSa/s

Pokud požadujete neomezenou velikost záznamu, tak přístroje Handyscope HS5 nabízí přímý přenos dat na disk počítače. Přístroj umožňuje přenášet rychlostí až 20 MSa/s se 14ti bitovým rozlišením. Díky tomu je snadné analyzovat i dlouhé sekvence záznamu se zachováním velmi podrobných infomací.
